製品概要
機能と利点
- 単一正電源から安定化された負電圧を生成
- 出力が安定化されていることを示すREGピン
- 可変または固定出力電圧
- 出力レギュレーション:±3.5%
- 消費電流: 650μA(標準)
- シャットダウン・モードでは消費電流を5μAに低減
- 最大20mAの出力電流
- 必要なのは3または4個の外付けコンデンサのみ

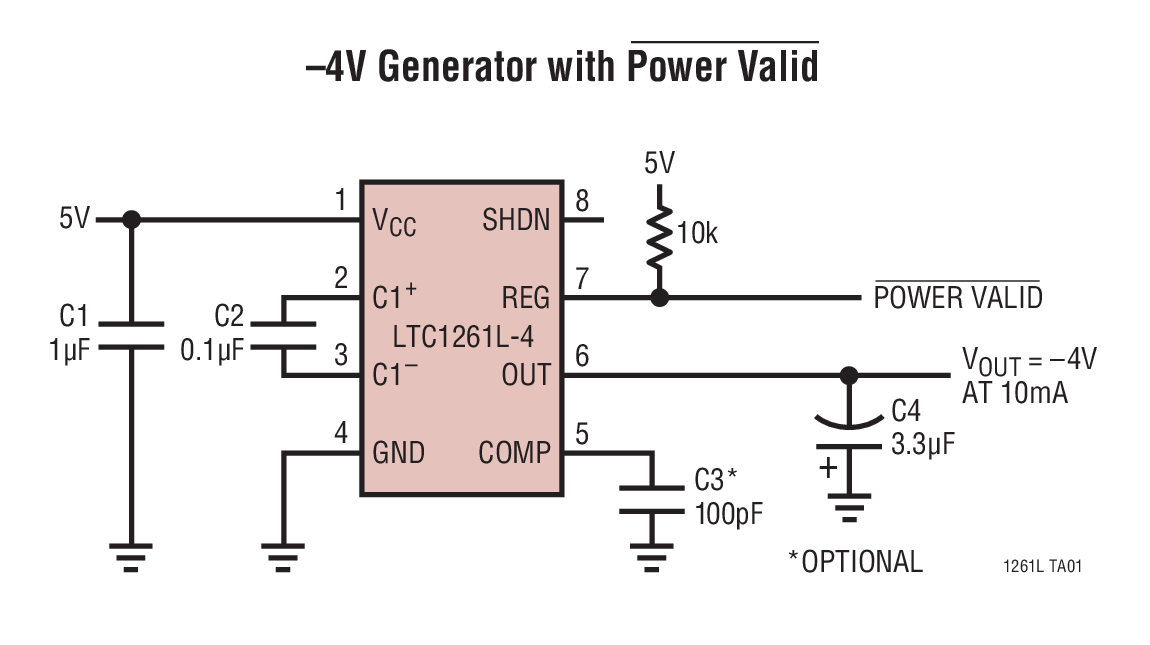

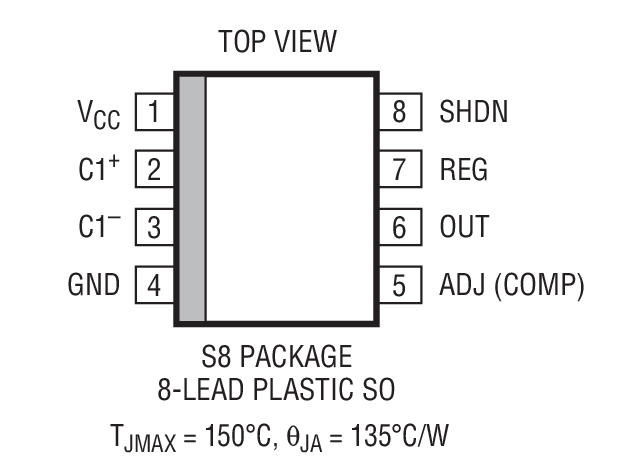

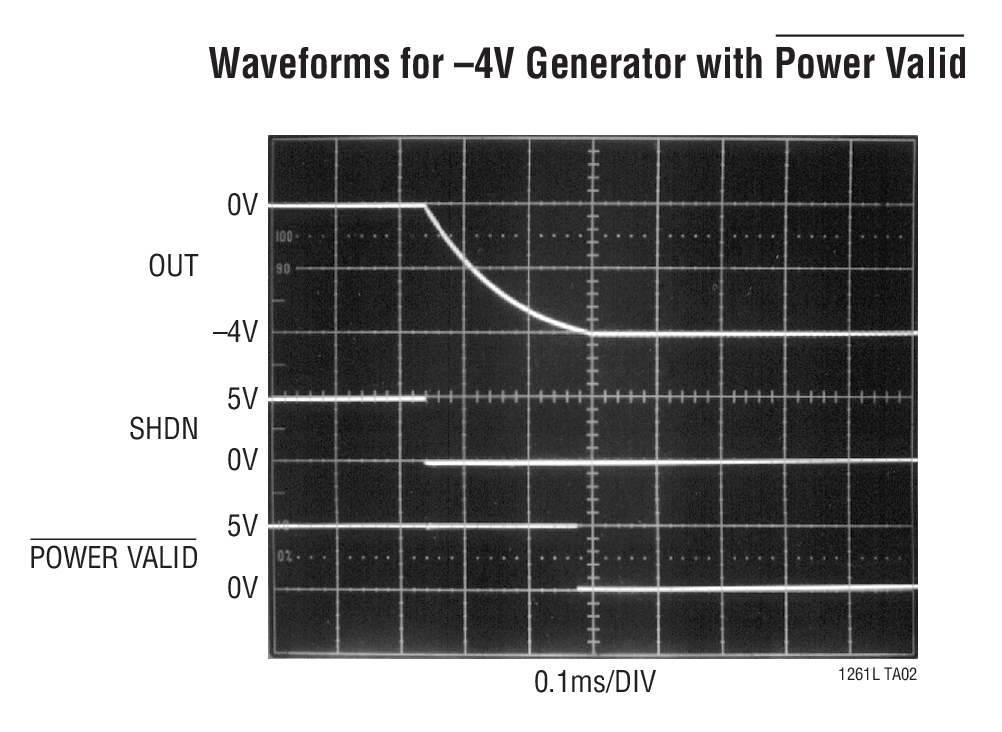

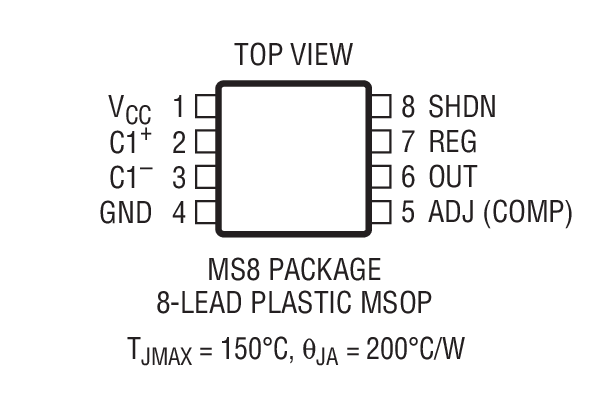

- MS8およびSO-8パッケージで供給
製品概要
LTC1261Lは、単一正電源から安定化された負電圧を供給するように設計されたスイッチトキャパシタ電圧インバータです。このデバイスは2.7V~5.25Vの単一電源で動作し、-1.23V~-5Vの可変出力電圧を供給します。LTC1261L-4/LTC1261L-4.5には4.5V~5.25Vの単一電源が必要で、-4V~-4.5Vの固定出力電圧を供給します。0.1μFのフライング・コンデンサ、入出力バイパス・コンデンサの合計3個の外付けコンデンサが必要です。また、ADJ(COMP)にオプションの補償コンデンサを使用して、出力電圧リップルを低減することができます。
LTC1261Lの各バージョンは、±3.5%の出力レギュレーションを保証しながら最大20mAの出力電流を供給します。LTC1261Lは、出力電圧が設定値の5%以内のときに“L”になるオープンドレインのREG出力を備えています。消費電流は動作時に標準で650μA、シャットダウン時には5μAになります。
LTC1261Lは8ピンMSOPおよびSOパッケージで供給されます。
アプリケーション
- GaAs FETバイアス発生器
- 負電源生成器
- バッテリ駆動機器
- 単一電源アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
