LTC1261

製造中

スイッチト・キャパシタ・安定化電圧インバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 単一正電源から安定化された負電圧を発生
  • 3V電源から安定化された–5Vを供給
  • 出力がレギュレーション中であることを示すREGピン
  • 低出力リップル：5mV（TYP）
  • 電源電流：600μA（TYP）
  • シャットダウン・モードでは電源電流が5μAに減少
  • 最大15mAの出力電流
  • 可変または固定出力電圧
  • 3または4 個の外付けコンデンサのみ
  • SO-8パッケージで供給

LTC1261は、単一正電源から安定化された負電圧を供給するように設計されたスイッチト・キャパシタ電圧インバータです。LTC1261CSは単一3V～8V電源で動作し、–1.25Vから–8Vの可変出力電圧を供給します。内蔵抵抗列により、LTC1261CSは外付け部品なしで、–3.5V、–4V、–4.5V、または–5Vの出力電圧に構成することができます。LTC1261CS8は5V以上の電源を使用するアプリケーションまたは低出力電圧を必要とするアプリケーション用に最適化されています。1個の0.1μFの外付けコンデンサしか必要なく、8ピンのSOパッケージで可変出力電圧または固定出力電圧オプションを提供します。LTC1261CSには、入力電圧に応じて、1個または2個の0.1μFの外付けコンデンサが必要です。両方のバージョンとも、追加の外部入力および出力バイパス・コンデンサが必要になります。ADJ/COMPにオプションの補償コンデンサを使用して、出力電圧のリップルを低減することができます。

LTC1261の各バージョンは、5%の出力レギュレーションを保証しながら最大12mAの出力電流を供給します。LTC1261には、出力が設定された電圧値の5%以内のときに“L”になるオープンドレインのREG出力を備えています。出力リップルは標準で最低5mVです。静止電流は通常動作時には標準で600μA、シャットダウン時には標準で5μAになります。

LTC1261は14ピン・ナロー・ボディSOパッケージおよび8ピンSOパッケージで供給されます。


アプリケーション

  • GaAs FETバイアス発生器
  • 負電源発生器
  • バッテリ電源機器
  • 単一電源アプリケーション

LTC1261
スイッチト・キャパシタ・安定化電圧インバータ

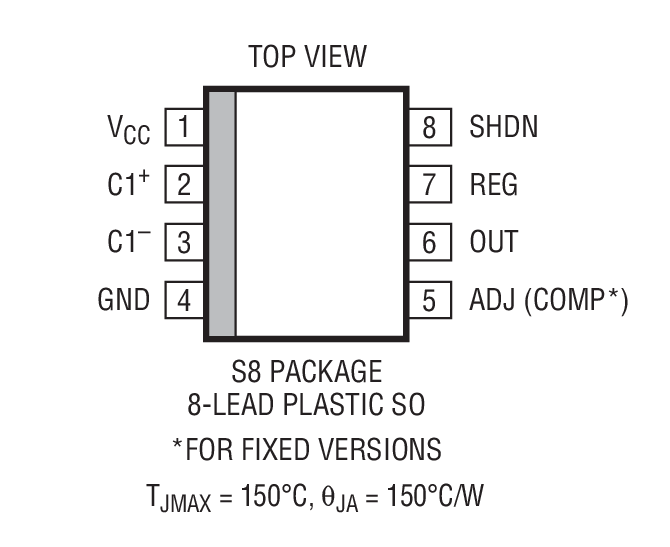

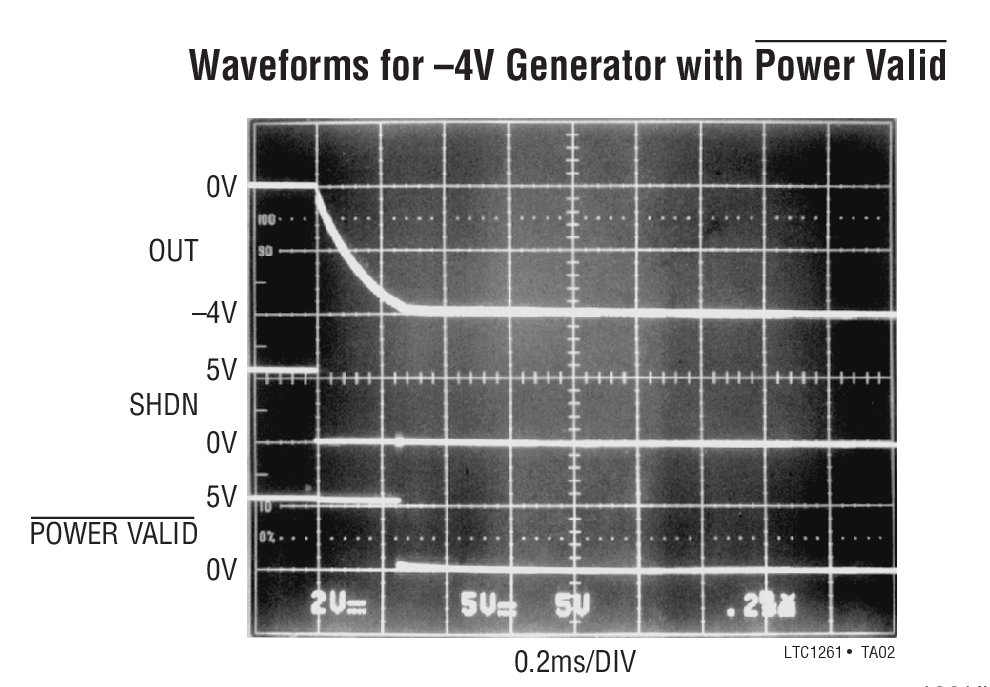

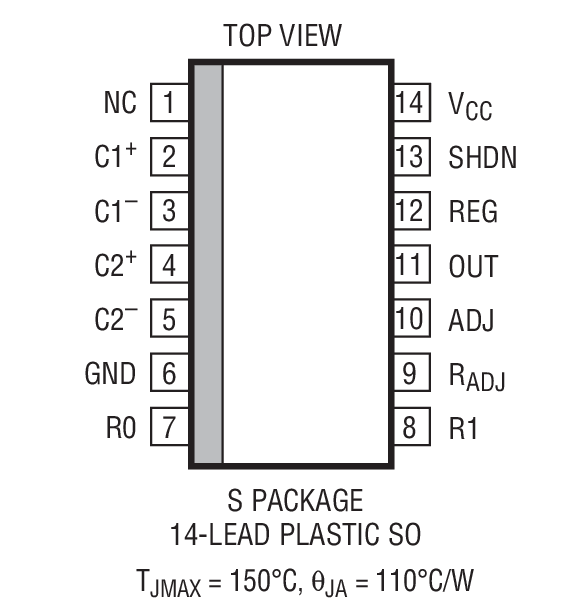

–4V Generator with Power Valid Waveforms for –4V Generator with Power Valid Product Package 1 Product Package 2
