製品概要
機能と利点
- VCC = 1V時でのリセット保証
- 8ピンSOプラスチック･パッケージ
- 消費電流：2.0mA（最大）
- 4.62V/4.37V高精度電圧モニタ
- パワーオーケー/リセット時間遅延：600ms
- 最小の外付け部品数
- DS1232と上位互換
製品概要

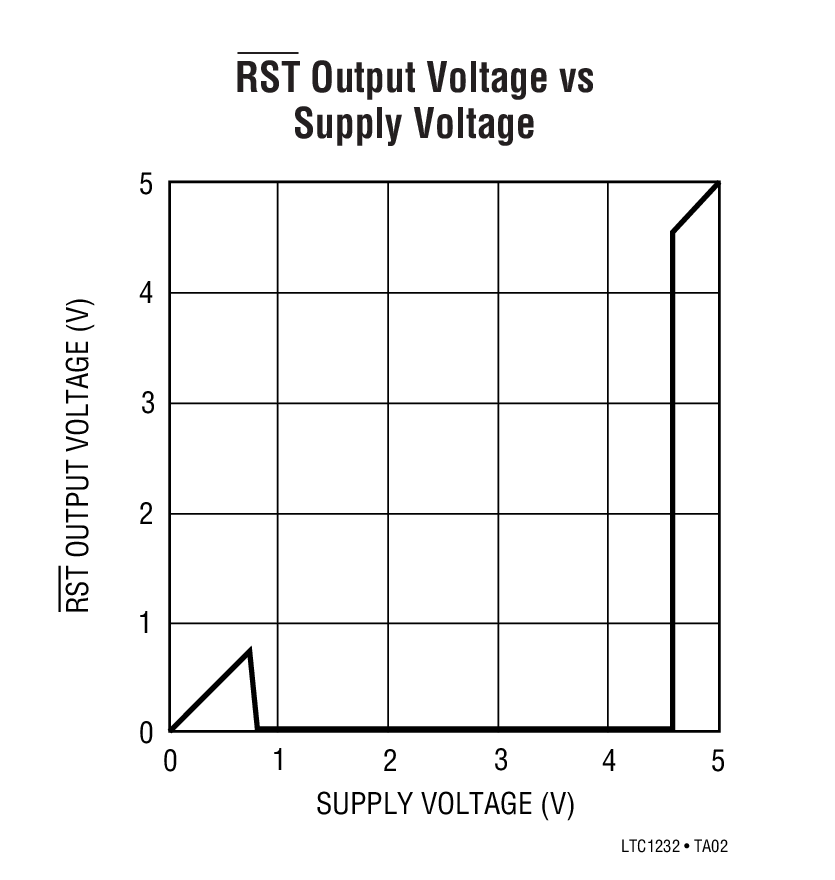

LTC1232はマイクロプロセッサ・システム向けに電源モニタリング機能、ウォッチドッグ・タイミング機能、外部リセット機能を提供します。内蔵の高精度電圧リファレンスとコンパレータ回路によって、電源ラインをモニタします。許容値を超えた状態が発生すると、リセット出力がアクティブになります。RST出力はVCCが1Vの場合でもロジック“L”に保持されることが保証されます。
LTC1232に内蔵されているウォッチドッグ・タイマは、あらかじめ設定されたタイムアウト期間内にStrobe入力が“L”にならない場合にリセット出力を強制的にアクティブ状態にします。ウォッチドッグ・タイミングのタイムアウト期間は、標準で150ms、600msまたは1.2秒に設定することができます。

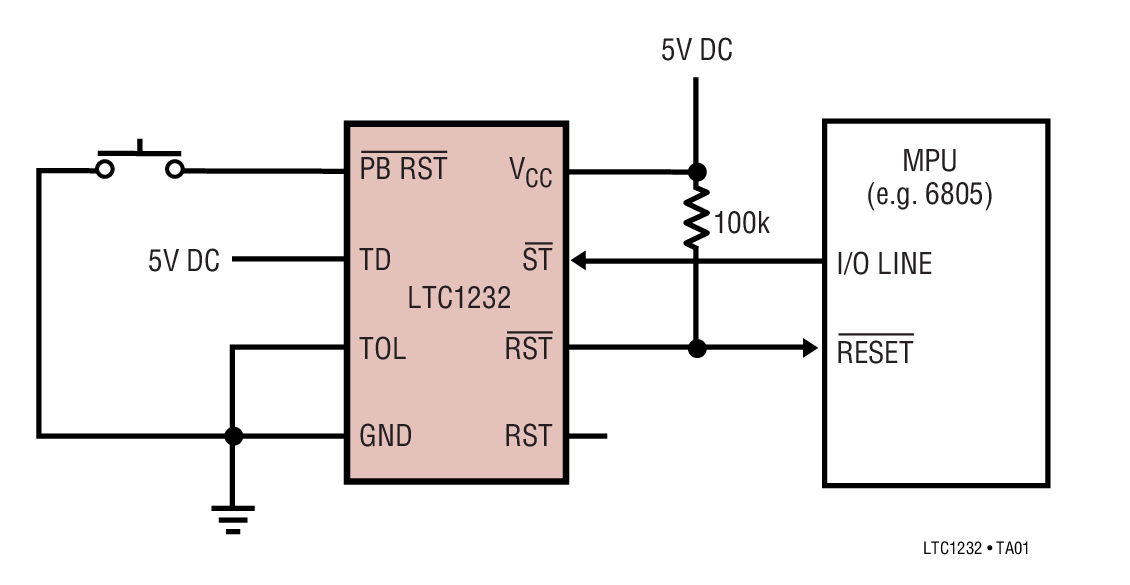

LTC1232はプッシュボタン・リセット制御が可能で、プッシュボタン入力がデバウンスされ、最小250msのアクティブ・リセット・パルス幅が保証されます。
アプリケーション
- マイクロプロセッサ電源の高精度モニタ
- インテリジェント計測器
- コンピュータおよびコントローラ
- 車載システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1232
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

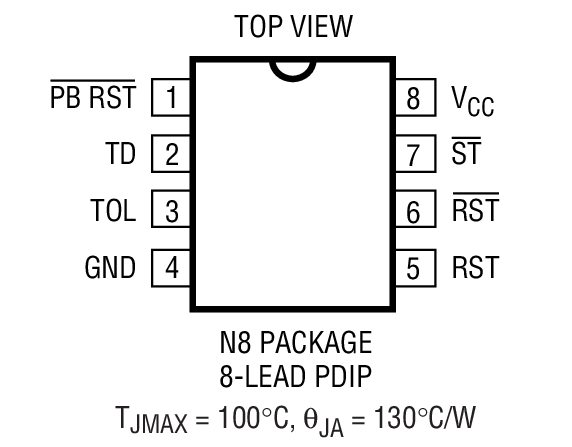

| LTC1232CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |

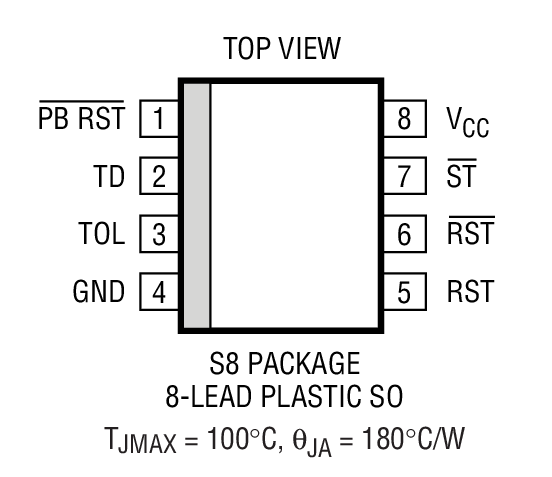

| LTC1232CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1232CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1232IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1232IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R163 Reliability Data |
