製品概要

機能と利点

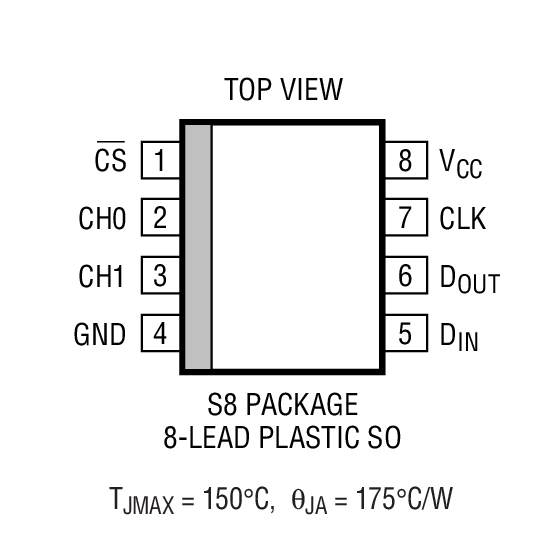

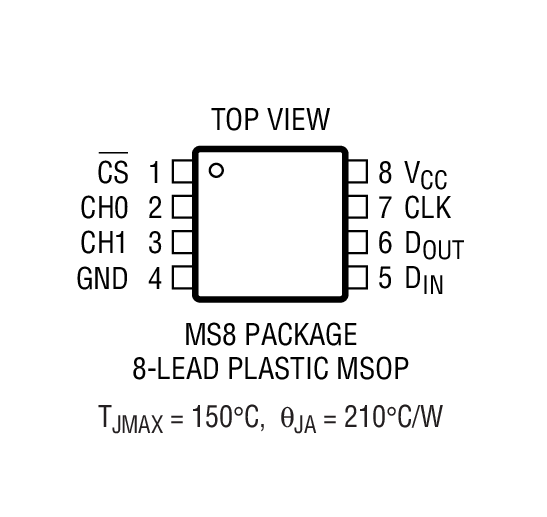

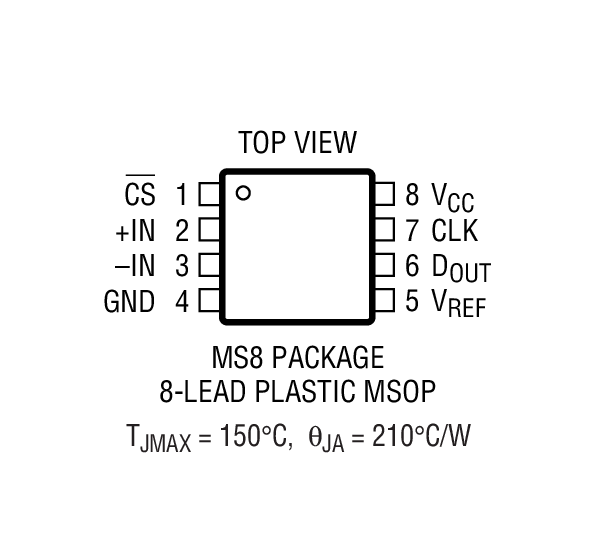

  • 8ピンMSOPおよびSOパッケージで供給
  • 500kspsで10ビット分解能
  • 単一電源:5Vまたは3V
  • 最高速動作時にも低消費電力:
    • 5Vで標準25mW
    • 2.7Vで標準2.2mW

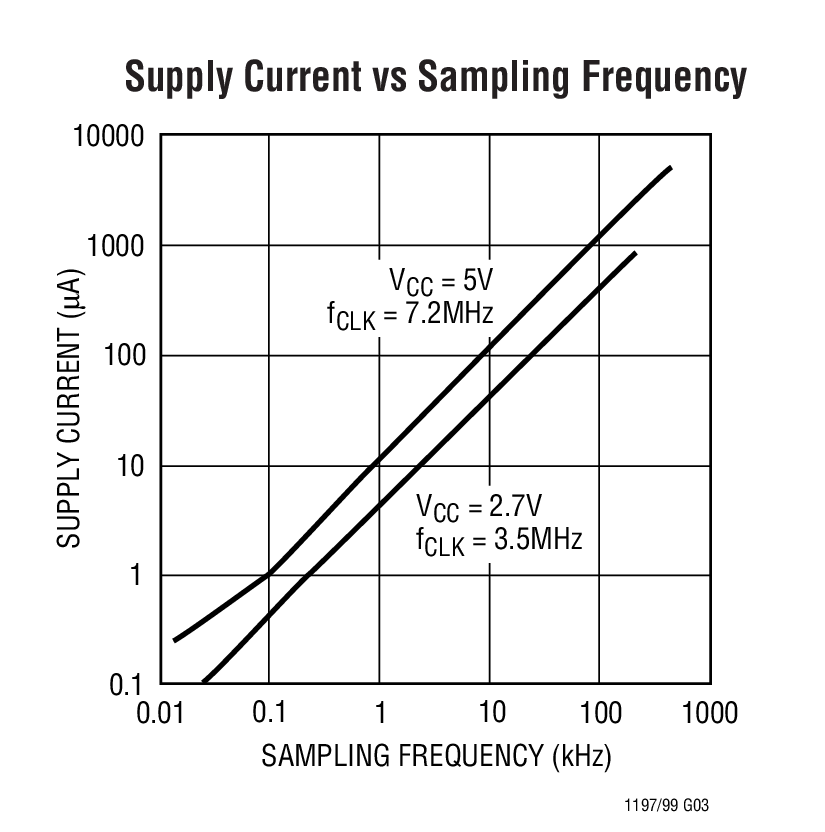

  • 自動シャットダウンにより低サンプル・レートでの消費電力を直線的に低減
  • 8ビットのLTC1196/LTC1198を10ビットにアップグレード
  • SPIおよびMICROWIRETM互換シリアルI/O
  • 低コスト

製品概要

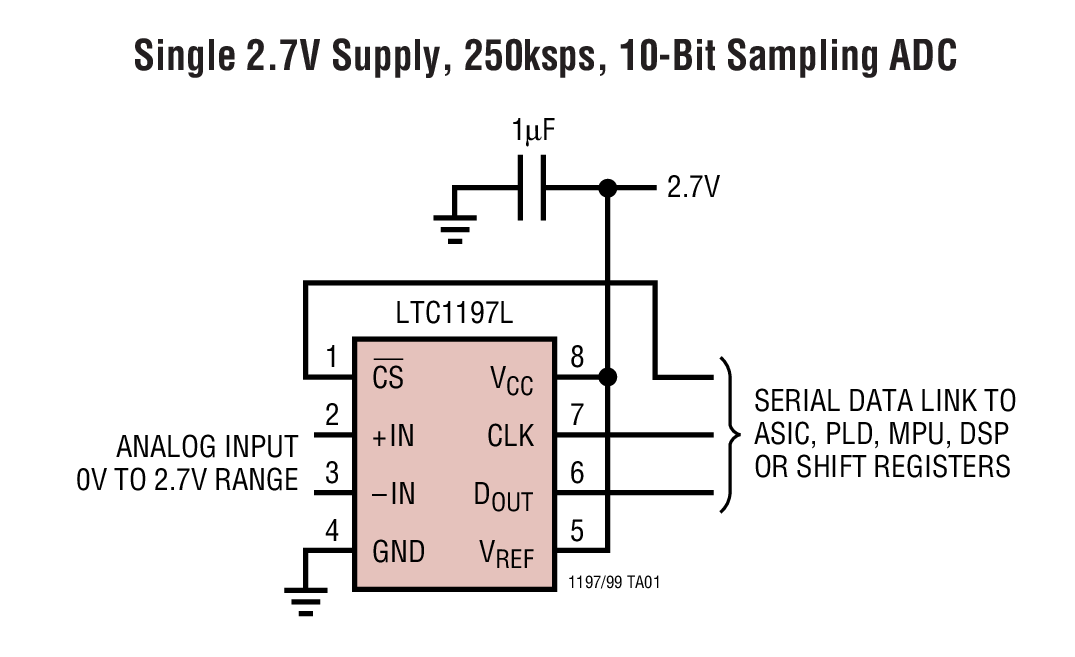

LTC1197/LTC1197L/LTC1199/LTC1199Lは、最大サンプリング速度が500kHzの10ビットA/Dコンバータです。これらのデバイスには、2.7V(L)バージョンと5Vバージョンがあり、8ピンMSOPおよびSOパッケージで供給されます。消費電力は最大動作速度時に、わずか標準2.2mW/2.7V(25mW/5V)です。自動パワー・ダウン機能により、サンプリング速度が遅くなると、消費電流は直線的に低下します。これらの10ビット・スイッチト・キャパシタ逐次比較型ADCには、サンプル・ホールドが内蔵されています。LTC1197/LTC1197Lは、調整可能なリファレンス・ピン付きで差動アナログ入力を備えています。LTC1199/LTC1199Lはソフトウェアで選択可能な2チャネルMUXを備えています。

これらのADCは、3線式シリアルI/O、MSOPおよびSO-8パッケージ、2.7V動作、およびきわめて高いサンプル・レート対電力比などの特徴を備えているため、小型、低消費電力の高速システムに最適です。

これらの回路は計測アプリケーションや外部リファレンスを接続して使用することができます。また、高インピーダンスのアナログ入力および1V以下のフルスケールの縮小スパンで動作可能なため(LTC1197/LTC1197L)、多くのアプリケーションで信号ソースに直接接続でき、利得段は必要ありません。


アプリケーション

  • 高速データ収集
  • ポータブルまたは小型計装装置
  • 低消費電力またはバッテリ駆動計装システム
