LTC1159

高効率・同期整流式ステップダウン・スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$7.18
特長
  • 4V~40Vの入力電圧での動作

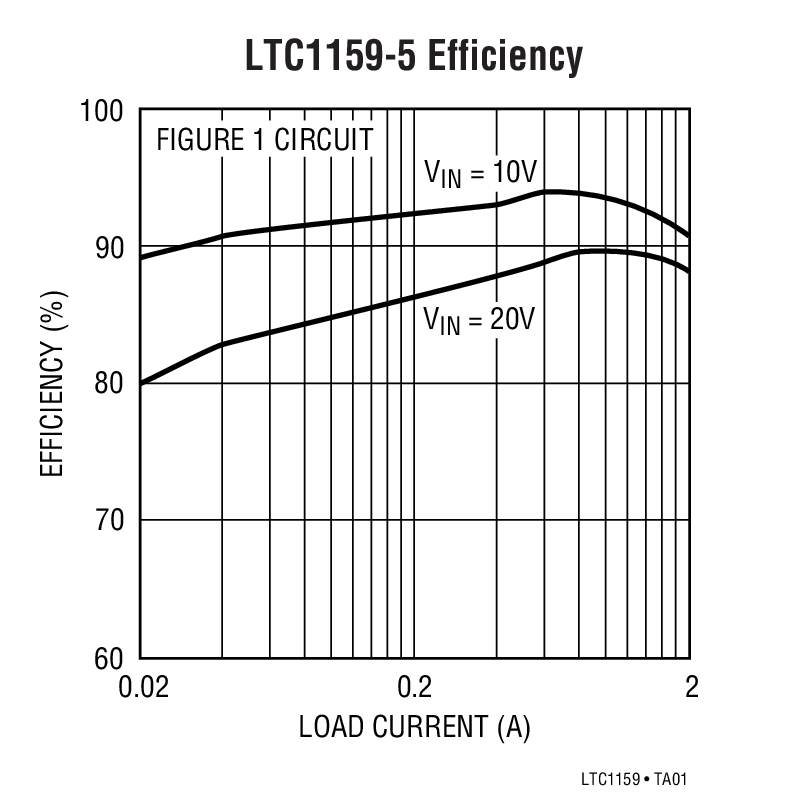

  • 超高効率:95%以上が可能
  • シャットダウン時の消費電流: 20μA
  • 広い電流範囲で高効率を維持
  • 電流モード動作で優れたラインおよび負荷過渡応答を達成
  • 低ドロップアウト動作: デューティ・サイクル100%
  • 短絡保護
  • 高効率を実現する同期式FETスイッチング
  • 適応型非オーバラップ・ゲート・ドライブ

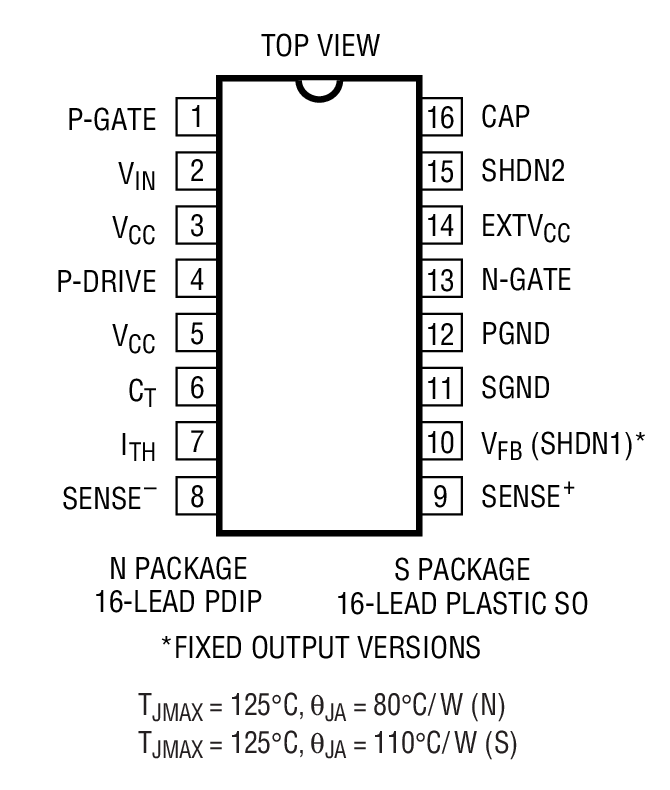

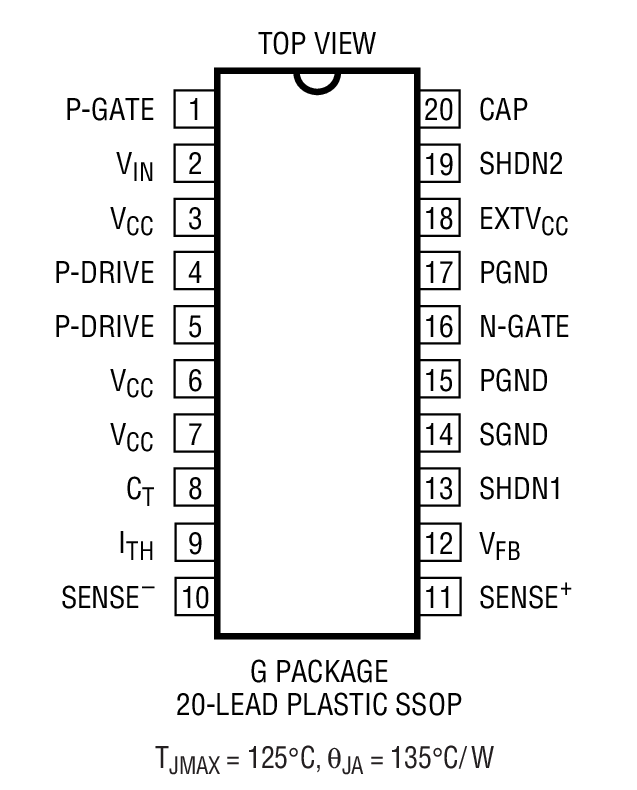

  • SSOPおよびSOパッケージで供給

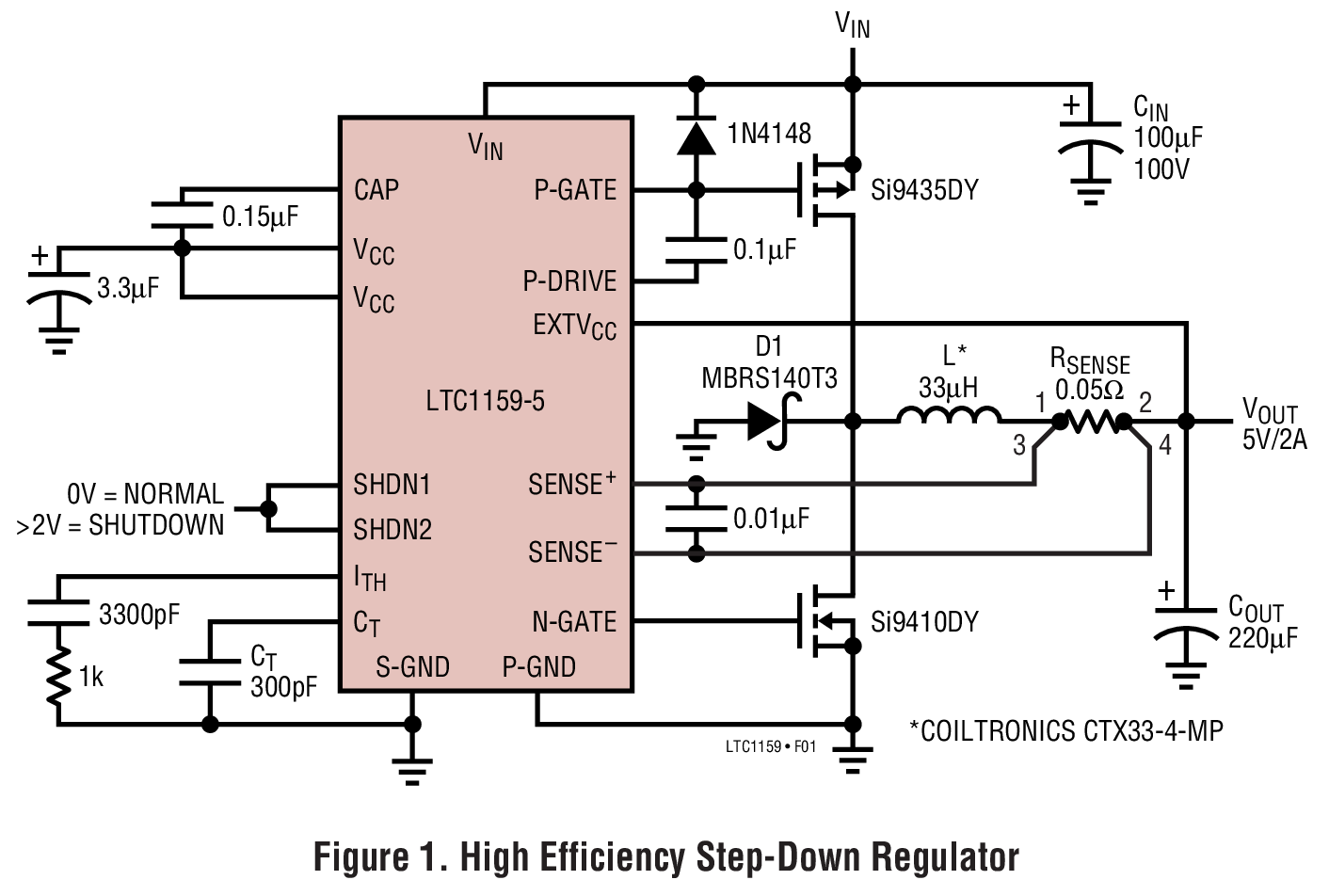

製品概要
show more Icon

LTC1159シリーズは、同期整流式ステップダウン・スイッチング・レギュレータ・コントローラのファミリで、低出力電流時に高効率を維持するための自動バースト・モード動作を特徴としています。これらのデバイスは、外部コンプリメンタリ・パワーMOSFETを、コンスタント・オフタイム電流モード・アーキテクチャを使用して最大250kHzのスイッチング周波数でドライブします。

ピンが独立しており、スイッチも内蔵されているため、安定化出力電圧からMOSFETドライバ電力を取り出すことができ、高入力電圧で動作するときに効率が大幅に改善されます。コンスタント・オフタイム電流モード・アーキテクチャにより、インダクタのリップル電流が一定に維持し、優れたラインおよび負荷過渡応答を実現しています。動作電流レベルは、外部電流センス抵抗を通してユーザがプログラム可能です。

LTC1159は、負荷電流が最大電流の約15%以下に低下すると自動的にパワー・セーブを行うバースト・モード動作に切り替わります。スタンバイ電流はわずか300μAで、スタンバイ時にも出力の安定化を継続します。シャットダウン電流はさらに20μAに低下します。


アプリケーション

  • ステップダウンおよび反転レギュレータ
  • ノートブックおよびパームトップ・コンピュータ
  • ポータブル計測装置
  • バッテリ動作のデジタル・デバイス
  • 工業用電力配分システム
  • アビオニクス・システム
  • テレコム用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$7.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1159CG#PBF
  • HTML
  • HTML
LTC1159CG#TRPBF
  • HTML
  • HTML
LTC1159CG-3.3#PBF
  • HTML
  • HTML
LTC1159CG-3.3#TRPBF
  • HTML
  • HTML
LTC1159CG-5#PBF
  • HTML
  • HTML
LTC1159CG-5#TRPBF
  • HTML
  • HTML
LTC1159CS#PBF
  • HTML
  • HTML
LTC1159CS#TRPBF
  • HTML
  • HTML
LTC1159CS-3.3#PBF
  • HTML
  • HTML
LTC1159CS-3.3#TRPBF
  • HTML
  • HTML
LTC1159CS-5#PBF
  • HTML
  • HTML
LTC1159CS-5#TRPBF
  • HTML
  • HTML
LTC1159IS#PBF
  • HTML
  • HTML
LTC1159IS#TRPBF
  • HTML
  • HTML
LTC1159IS-3.3#PBF
  • HTML
  • HTML
LTC1159IS-3.3#TRPBF
  • HTML
  • HTML
LTC1159IS-5#PBF
  • HTML
  • HTML
LTC1159IS-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LTC1159CG#PBF

製造中

LTC1159CG#TRPBF

製造中

LTC1159CG-3.3#PBF

製造中

LTC1159CG-3.3#TRPBF

製造中

LTC1159CG-5#PBF

製造中

LTC1159CG-5#TRPBF

製造中

LTC1159CS#PBF

製造中

LTC1159CS#TRPBF

製造中

LTC1159CS-3.3#PBF

製造中

LTC1159CS-3.3#TRPBF

製造中

LTC1159CS-5#PBF

製造中

LTC1159CS-5#TRPBF

製造中

LTC1159IS#PBF

製造中

LTC1159IS#TRPBF

製造中

LTC1159IS-3.3#PBF

製造中

LTC1159IS-3.3#TRPBF

製造中

LTC1159IS-5#PBF

製造中

LTC1159IS-5#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LTC1159CG#PBF

製造中

LTC1159CG#TRPBF

製造中

LTC1159CG-3.3#PBF

製造中

LTC1159CG-3.3#TRPBF

製造中

LTC1159CG-5#PBF

製造中

LTC1159CG-5#TRPBF

製造中

LTC1159CS#PBF

製造中

LTC1159CS#TRPBF

製造中

LTC1159CS-3.3#PBF

製造中

LTC1159CS-3.3#TRPBF

製造中

LTC1159CS-5#PBF

製造中

LTC1159CS-5#TRPBF

製造中

LTC1159IS#PBF

製造中

LTC1159IS#TRPBF

製造中

LTC1159IS-3.3#PBF

製造中

LTC1159IS-3.3#TRPBF

製造中

LTC1159IS-5#PBF

製造中

LTC1159IS-5#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

DC057A-B

LTC1159CS | High Efficiency Synchronous Switcher (3.3V @ 2.5)

DC057A-C

LTC1159CS-5 | High Efficiency Synchronous Switcher (5V @ 2A)

DC057A-A

LTC1159CS | High Efficiency Synchronous Switcher (3.3V Adjustable @ 1A)

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
