製品概要
機能と利点
- 高電圧動作：±16V
- 外付け部品不要
- 最大オフセット電圧：10μV
- 最大オフセット電圧ドリフト：0.05μV/℃
- 低ノイズ：1.8μVP-P（0.1Hz～10Hz）
- 最小電圧利得：135dB
- 最小PSRR：120dB
- 最小CMRR：110dB
- 低消費電流：0.8m A
- 単一電源動作：4.75V～32V
- グランドを含む入力同相範囲
- ピン1がグランド接続された場合の消費電流：200μA
- 過負荷からの復帰時間：20ms（標準）
製品概要
LTC1150は、高電圧で高性能のゼロドリフト・オペアンプです。通常のチョッパ・アンプでは外付けされる2個のサンプルホールド・コンデンサをチップに搭載しています。また、リニアテクノロジー独自の高電圧CMOS構造を採用することにより、最大32Vの総電源電圧で動作可能です。
LTC1150はオフセット電圧が0.5μV、ドリフトが0.01μV/℃、0.1Hz～10Hzでの入力ノイズ電圧が1.8μVP-P、標準電圧利得が180dBです。また、わずか0.8mAの消費電流で3V/μsのスルーレートと2.5MHzの利得帯域幅積を実現します。 正と負の飽和状態からの過負荷復帰時間はそれぞれ3msと20msです。
低消費電力が要求されるアプリケーション向けには、ピン1を使用して消費電流をプログラムすることができます。ピン5はオプションのAC結合クロック入力で、同期化に有用です。

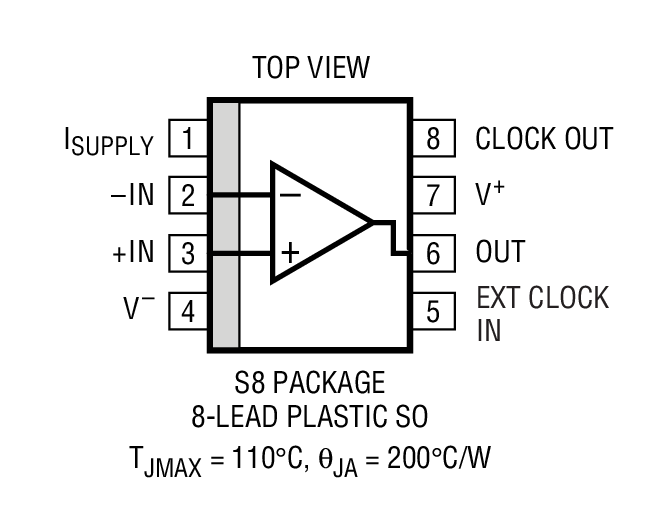

LTC1150は標準の8ピン・プラスチック・デュアルインライン・パッケージと8ピンSOパッケージで供給されます。LTC1150はほとんどの標準バイポーラ・オペアンプのプラグイン互換品として使用可能で、DC特性を大幅に改善することができます。
アプリケーション

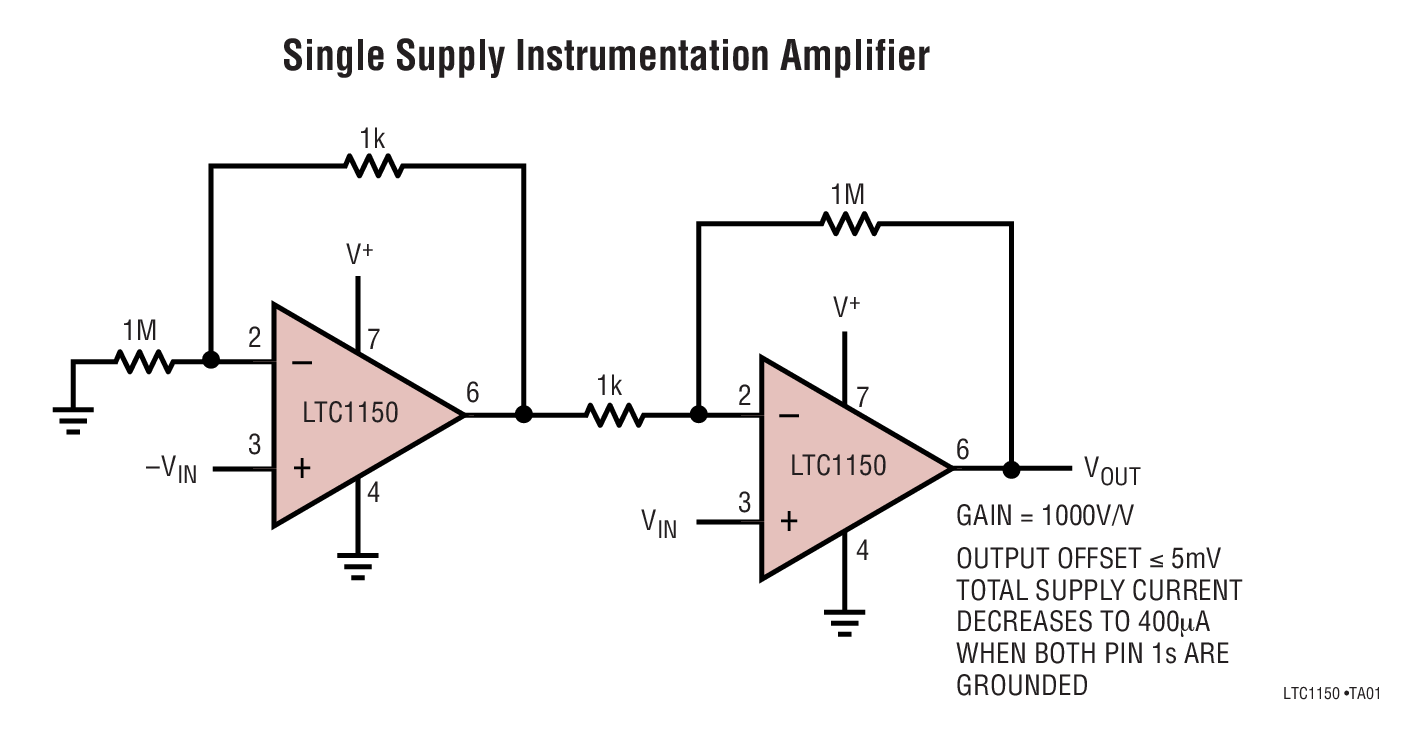

- ストレインゲージ・アンプ
- 電子式秤
- 医療用計測器
- 熱電対アンプ
- 高分解能データ収集
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R235 Reliability Data3/25/2018
-
AN45 - Measurement and Control Circuit Collection11/29/2012
-
AN43 - Bridge Circuits7/10/2012
-
AN98 - Signal Sources, Conditioners and Power Circuitry Circuits of the Fall, 20049/4/2008
-
AN78 - A Collection of Differential to Single-Ended Signal Conditioning Circuits for Use with the LTC2400, a 24-Bit No Latency Delta Sigma ADC in an SO-810/15/2007
-
DC417B - Demo Manual2/1/2012
-
High Voltage Amplifiers9/10/2013
