製品概要
機能と利点
- デュアル/クワッド低コスト高精度オペアンプ
- 外付け部品が不要
- 最大オフセット電圧：5μV
- 最大オフセット電圧ドリフト：0.05μV/℃

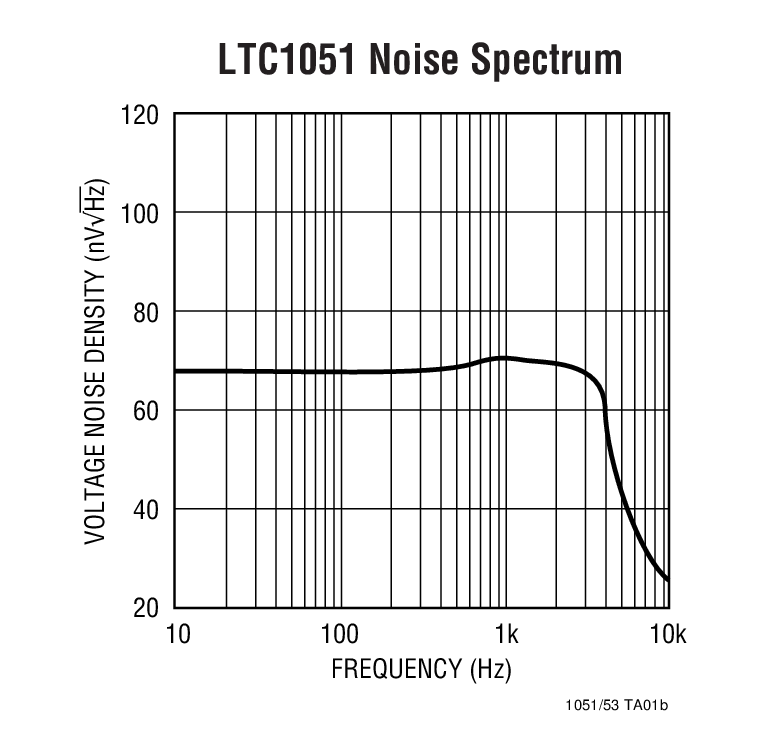

- 低ノイズ：1.5μVP-P（0.1Hz～10Hz）
- 最小電圧利得：120dB
- 最小PSRR：120dB
- 最小CMRR：114dB
- 低消費電流：1mA/オペアンプ
- 4.75V～16Vの単一電源動作
- グランドを含む入力同相範囲
- 出力がグランドまで振幅
- 過負荷からの復帰時間：3ms（標準）
- 業界標準のデュアルおよびクワッド・オペアンプとピン互換
製品概要
高性能で低コストのデュアル/クワッド・ゼロドリフト・オペアンプLTC1051/LTC1053は、通常のチョッパ・アンプでは外付けされるサンプルホールド・コンデンサをチップに搭載しています。また、サンプルホールド・コンデンサを内蔵もしくは内蔵していない他のチョッパ安定化アンプと比べて、全体的なDC特性、 AC特性が優れています。
LTC1051/LTC1053はオフセット電圧が0.5μV、ドリフトが0.01μV/℃、入力ノイズ電圧がDC～10Hzで1.5μVP-P、標準電圧利得が140dBです。わずか1mAの消費電流/アンプで4V/μsのスルーレートと2.5MHzの利得帯域幅積を実現します。
正と負の飽和状態からの過負荷復帰時間はそれぞれ1.5msと3msで、外付けコンデンサを使用したチョッパ・アンプの約100分の1以下に短縮されています。

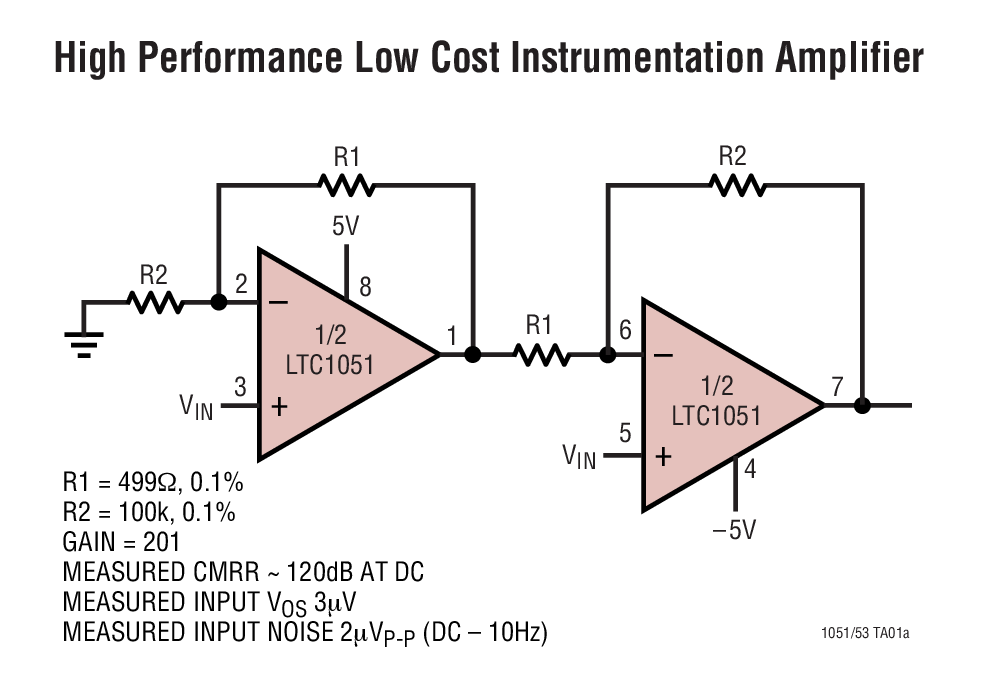

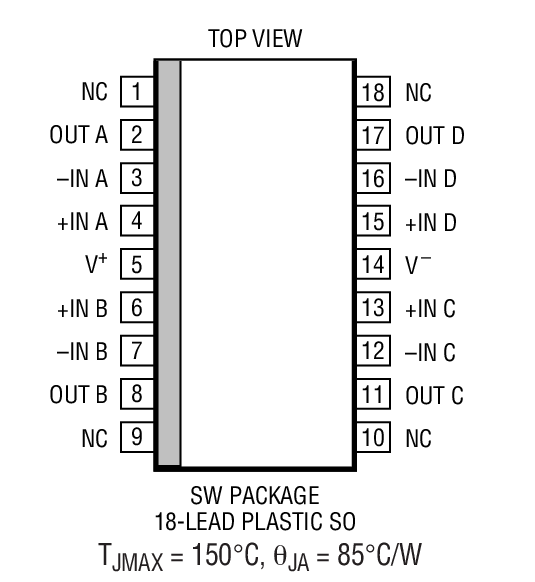

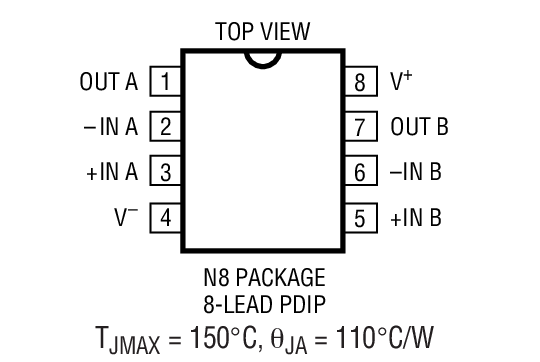

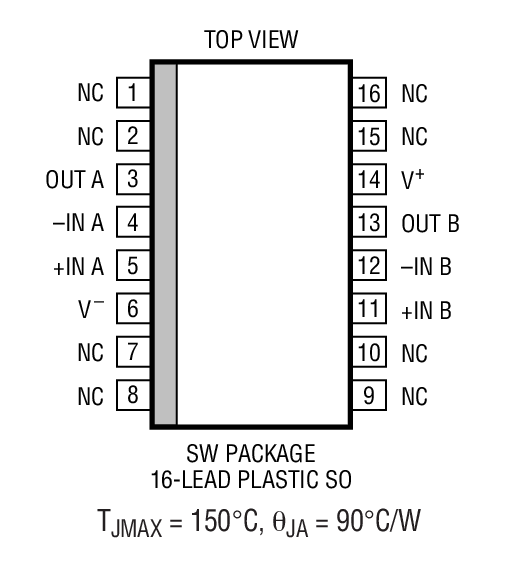

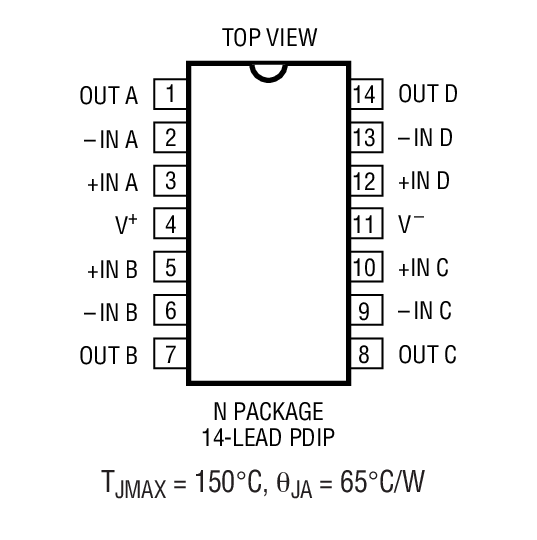

LTC1051は8ピン標準プラスチック・デュアルインライン・パッケージと16ピンSWパッケージで供給されます。LTC1053は標準14ピン・プラスチック・パッケージと18ピンSOパッケージで供給されます。LTC1051/LTC1053はほとんどの標準デュアル/クワッド・オペアンプに対してプラグインで互換性があり、性能向上を図ることができます。
アプリケーション
- 熱電対アンプ
- 電子式秤
- 医療用計測器
- ストレインゲージ・アンプ
- 高分解能データ収集
- 高DC精度のR Cアクティブ・フィルタ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
