LTC1042

ウィンドウ・コンパレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.41
特長
  • マイクロパワー1.5μW(1サンプル/秒)
  • 広範囲の電源+2.8Vから+16V
  • 高精度
    • 最大中心誤差±1mV
    • 最大幅誤差±0.15%
  • 広範囲の入力電圧グランドからV+
  • 5V電源によるTTL出力
  • 2つの独立したグランド基準制御入力

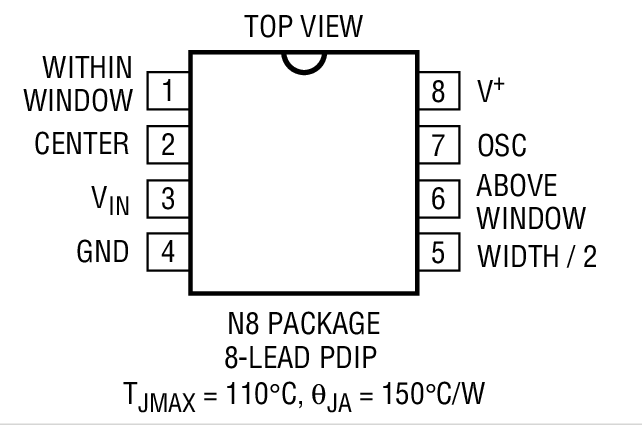

  • 小型8ピン・ミニDIP

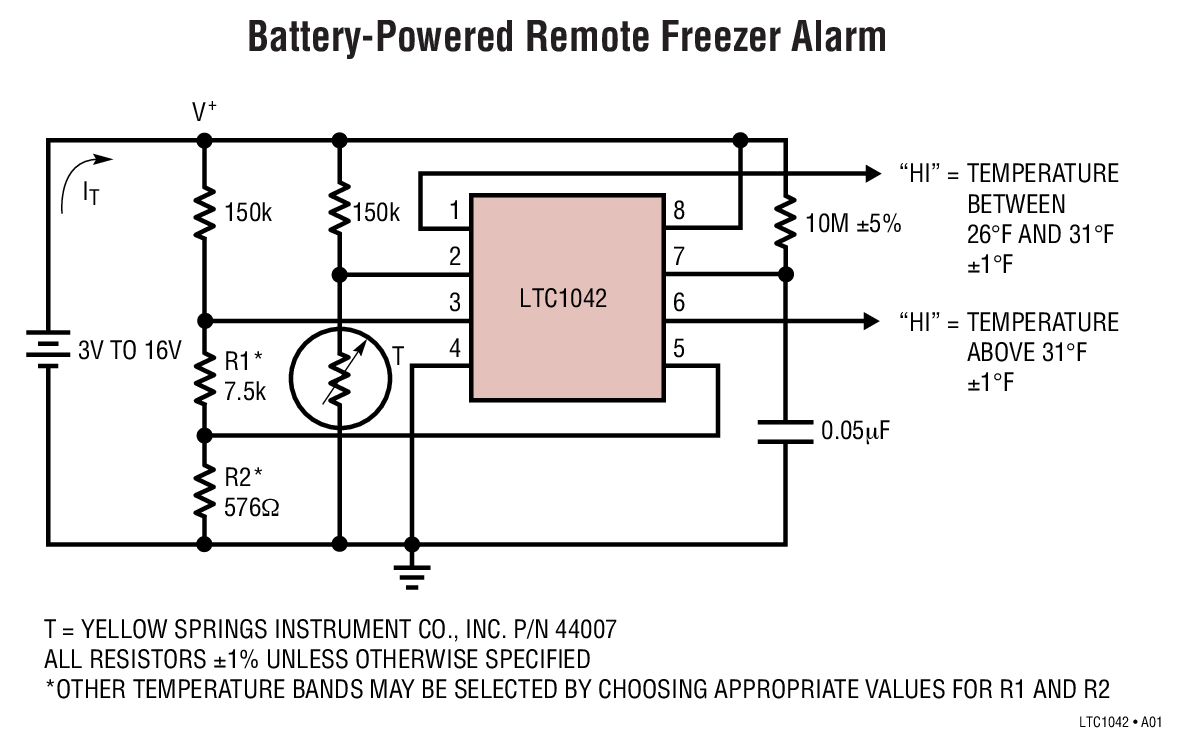

製品概要
show more Icon

LTC1042は、高性能LTCMOSシリコン・ゲート・プロセスを使用して製造されたモノリシックCMOSウィンドウ・コンパレータです。2つの高インピーダンス電圧入力、CENTERおよびWIDTH/2によって比較ウィンドウの中心および幅を定義します。入力電圧VINがウィンドウの内部にあるときは常にWITHINWINDOW出力が“H”になります。VINがウィンドウの上にあるときは常にABOVEWINDOW出力が“H”になります。VINとCENTERを交換すると、ABOVE WINDOW出力がBELOE WINDOWとなり、VINがウィンドウの下にある場合には“H”になります。

サンプリング・テクニックにより、同相入力範囲が両方の電源レール(V(+)およびGND)の高インピーダンス電圧入力が与えられます。2つの入力の重要な特長は互いに非干渉であることです。また、デバイスは実際的に「チョッパー方式」なので、すべての温度、電源、および入力電圧範囲の状態下できわめて高精度が得られます。

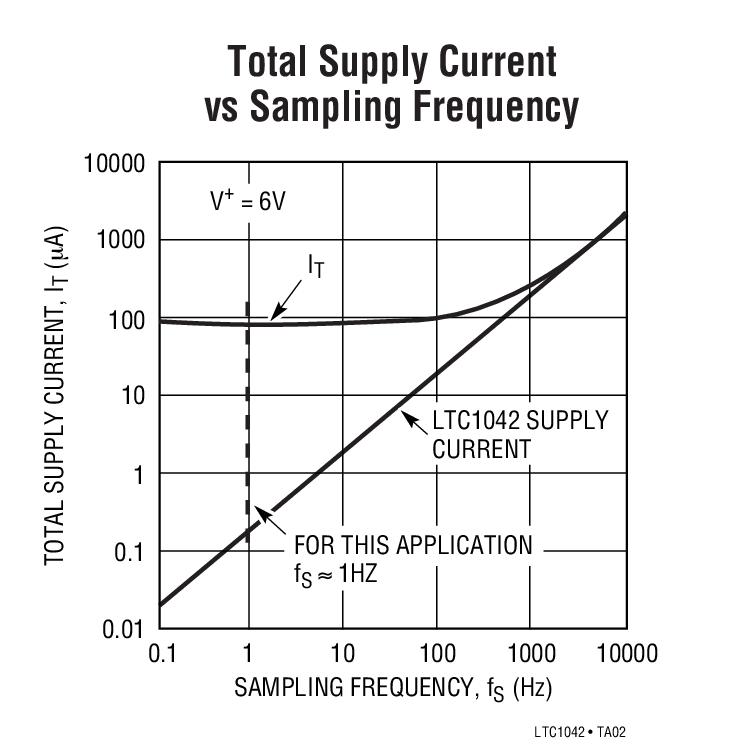

LTC1042の設計に使用されているサンプリング・テクニックのもう1つの利点は、消費電力が非常に低いことです。デバイスはストローブされるとコンパレータの電源を内部でオンにし、入力をサンプリングし、出力をCMOSラッチに保存し、そしてコンパレータの電源をオフにします。これはすべて約80μsで行われます。平均電力は、ストローブ・レートを下げることによってほぼ任意に小さくすることができます。デバイスは、外部RCネットワークを使用することによって自己ストローブとするか、あるいはCMOSゲートでOSCピンを駆動することによって外部ストローブとすることができます。


アプリケーション

  • フォルト・デテクタ
  • ゴー/ノーゴー・テスト
  • マイクロプロセッサ電源モニタ
