LTC1041

バング・バング・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.41
特長
  • マイクロパワー: 1.5µW(1サンプル/秒)
  • 広い電源範囲: 2.8 V ~ 16 V
  • 高精度
    • 最大保証 SET POINT 誤差±0.5 mV
    • 最大保証デッドバンド値±0.1%
  • Vからグラウンドまでの広範囲の入力電圧
  • 5V 電源による TTL 出力
  • 2つの独立したグラウンド基準制御入力

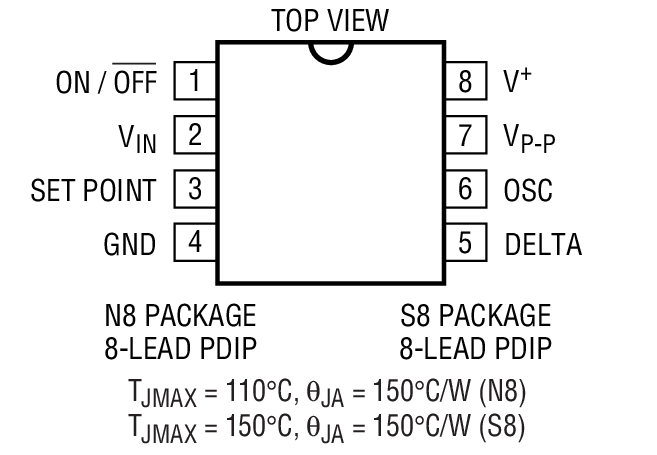

  • 小型8ピン SO
製品概要
show more Icon

LTC1041 は、リニア・テクノロジーの高性能 LTCMOS シリコン・ゲート・プロセスを使用して製造されたモノリシック CMOS バング・バング・コントローラです。バング・バング・ループの特長は、制御要素を完全に ON または OFF にして制御対象のパラメータの平均値を調整することです。SET POINT 入力によって平均制御値を決め、DELTA 入力によって不感帯を設定します。不感帯は常に2× DELTA であり、SET POINT を中心とします。LTC1041 独自のサンプリング入力構造によって、SET POINT とデッドバンドの相互作用のない個別の制御が可能となります。

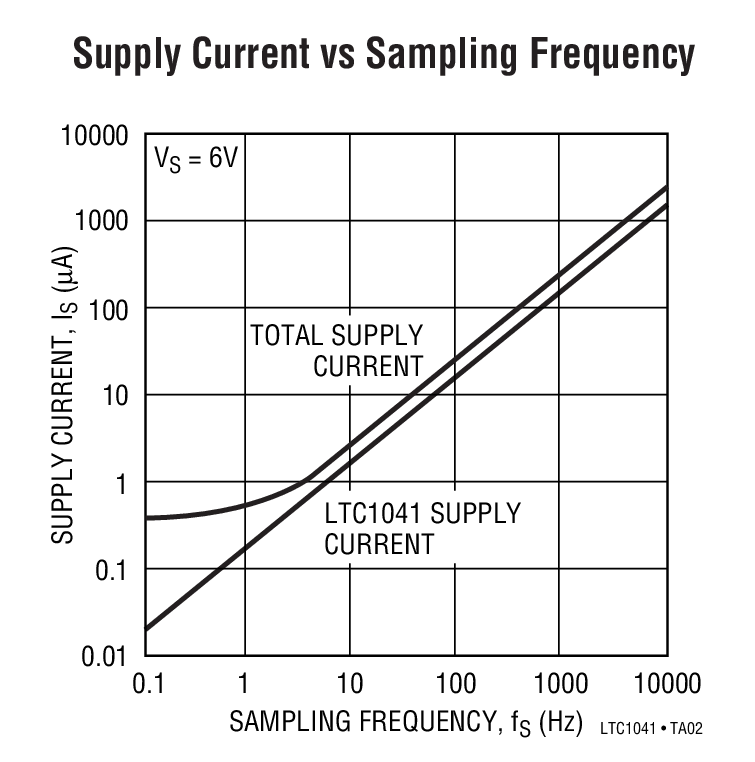

OSC ピンに接続された外部 RC によってサンプリング・レートを設定します。各サンプリングの先頭で、アナログ・セクションへの内部出力が ≈80µ秒間オンにされます。この間、アナログ入力がサンプリングされ、比較されます。比較が完了すると、電源がオフになります。このため、低いサンプリング・レートでは非常に低い平均消費電力が達成されます。CMOS ロジックは、事実上電力を消費せずに継続して出力を保持します。

システム電力を絶対最小値に保つために、スイッチング電源出力(VP-P )があります。ブリッジ・ネットワークおよび抵抗分圧回路のような外部負荷は、このスイッチング出力によって駆動することができます。

出力ロジック検出(つまりON = V + )は、VIN と SET POINT 入力を交換することによって逆(つまりON = GND)にすることができます。これによる LTC1041 の動作に対する他の影響はありません。

アプリケーション

  • 温度制御(サーモスタット)
  • モータ・スピード・コントロール
  • バッテリ・チャージャ
  • オン/オフ制御ループ
