LT8500

製造中止

カスケード接続可能な50MHzシリアル・インタフェース付き、12ビット分解能の48チャネルLED PWM ジェネレータ

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 入力電圧：3V～5.5V
  • 48の独立したPWM 出力
  • TTL/CMOS ロジックの50MHz シリアル・データ・インタフェース
  • PWM 幅の分解能：12ビット (4096ステップ)
  • PWM補正：6ビット (64 ステップ) (設定されたPWM幅の±50%)
  • PWM周波数：最大6.1kHz (PWMCK = 25MHz)
  • 位相シフト・オプションにより、スイッチング・ノイズを低減
  • 3個の LT3595A 16チャネルLED ドライバを直接制御
  • 診断情報：同期エラー/オープンLEDのフラグ
  • 56ピン(5mm × 6mm × 0.78mm) TLA QFN パッケージ

LT8500は、48本の独立したチャネルを備えたパルス幅変調 (PWM) ジェネレータです。チャネルごとに個別に調整可能な12ビット (4096ステップ) PWM レジスタと6ビット (64ステップ) ±50%補正レジスタを搭載しています。シンプルなシリアル・データ・インタフェースを介してすべての制御機能をプログラム可能です。それぞれ16チャネルから成る3つのバンクが120°位相をシフトして動作するように構成することができます。

LT8500は、同期エラーとオープンLEDの2つの診断情報フラグを備えています。これらのフラグは、状態の読み出し時にシリアル・データ・インタフェースを介して追加の状態情報とともに送出されます。カスケード接続可能な50MHzのシリアル・データ・インタフェースはバッファおよびスキュー・バランシング機能を備えているので、大画面LCDのダイナミック・バックライトや、モノカラー、マルチカラーおよびフルカラーのLEDディスプレイなど、PWMを多用するアプリケーションに最適です。 また、LT8500は3個のLT3595A LEDドライバを制御するのにも最適です。


アプリケーション

  • 大画面ディスプレイのLED バックライト
  • モノカラー、マルチカラー、フルカラーのLEDディスプレイ
  • LED の広告塔や看板
  • モータ制御
  • 産業用制御
  • 自動テスト装置
  • ロボティクス
LT8500
カスケード接続可能な50MHzシリアル・インタフェース付き、12ビット分解能の48チャネルLED PWM ジェネレータ

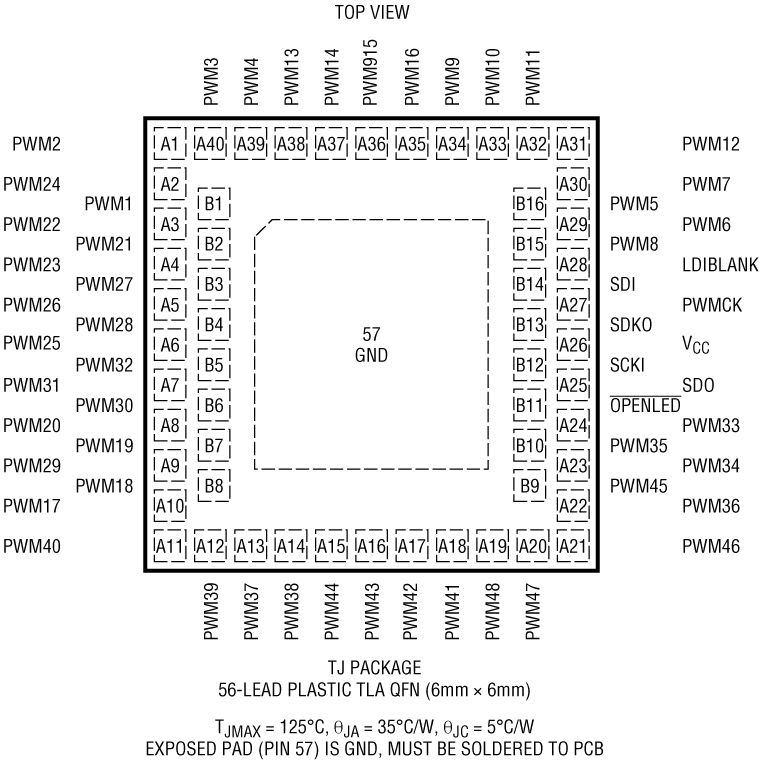

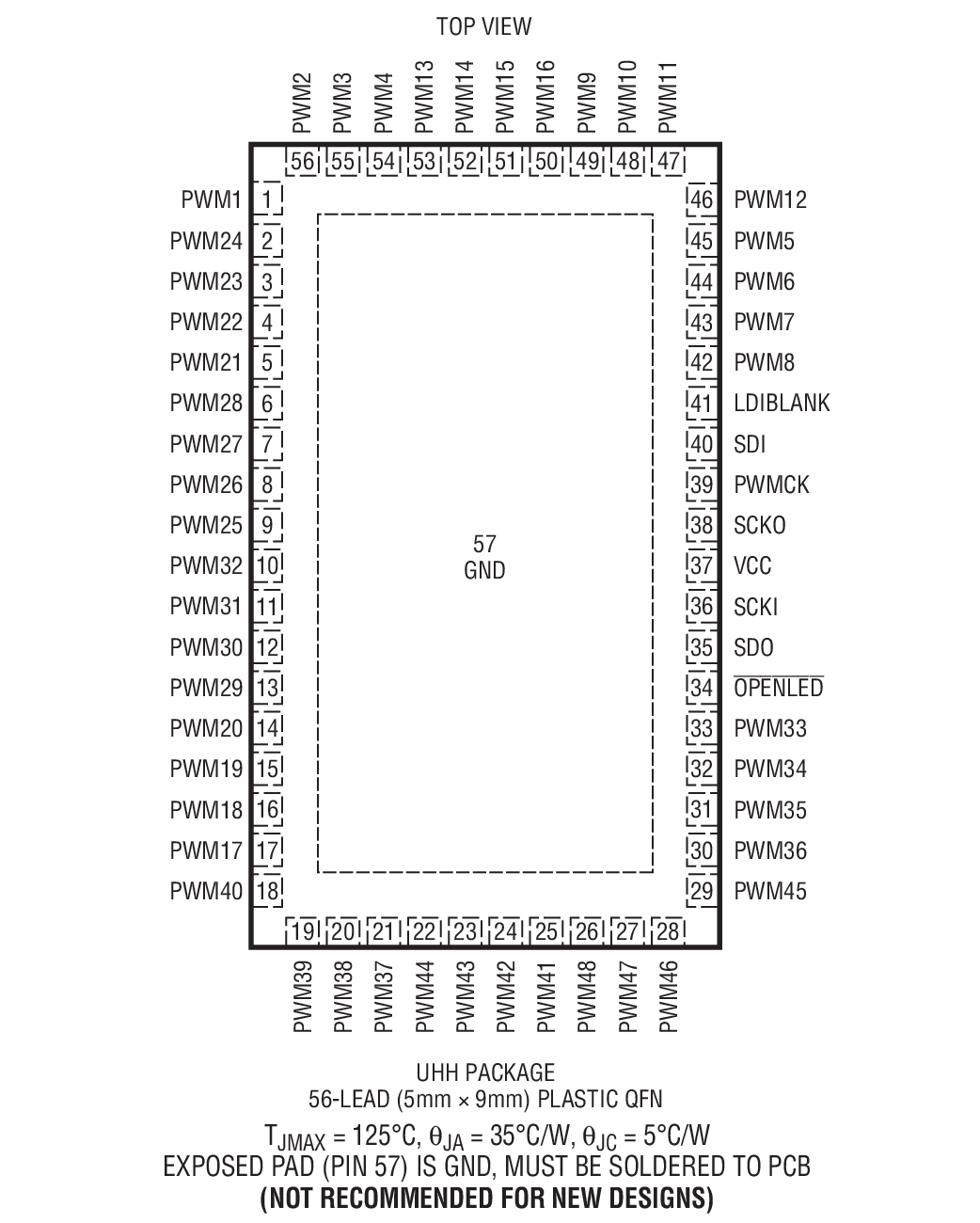

LT8500 Application Circuit LT8500 Pin Configuration Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

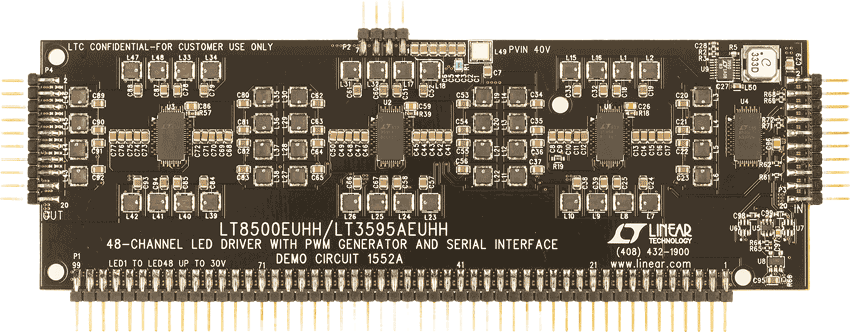

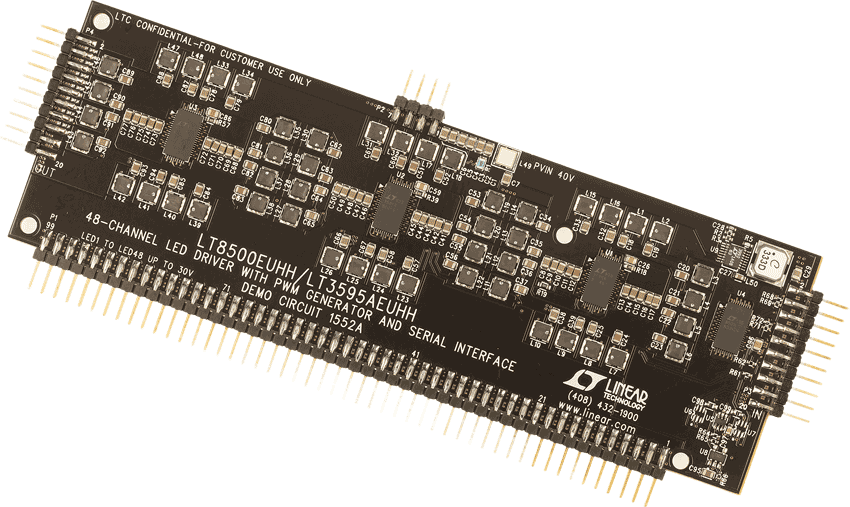

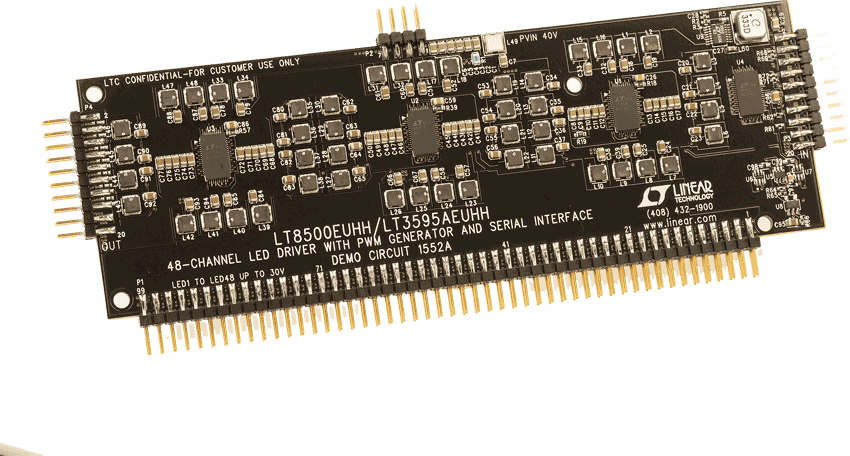

DC1552A

LT8500EUHH/LT3595AEUHHデモ用ボード | 48チャンネルLEDドライバ（3つのLT3595A）、PWMジェネレータ（LT8500）およびシリアル・インターフェース付き

今すぐ購入 詳細を表示

製品詳細

デモ用回路1552は、48チャンネルPWMジェネレータおよびシリアル・インターフェースであるLT8500を利用しています。30V〜45Vの入力電源で動作し、それぞれ30mA、最大32Vの48チャンネルのLEDストリングを駆動します。また、ストリングごとに50mAに調整することもできます。LT8500は、3つの個別のLT3595A 16チャンネル降圧LEDドライバのPWM入力に直接接続された48チャンネルのPWMを駆動します。各LEDドライバは、最大45Vの入力で動作し、チャンネルごとに最大50mAのLED電流を供給します。


LT8500への入力は、最大50MHzで動作可能なシリアル・インターフェースです。DC1552Aは、入出力コネクタを備えており、単一のシリアル・インターフェースから駆動しながら、2つ以上のチェーンで直列接続できます。
DC1552A
LT8500EUHH/LT3595AEUHHデモ用ボード | 48チャンネルLEDドライバ（3つのLT3595A）、PWMジェネレータ（LT8500）およびシリアル・インターフェース付き

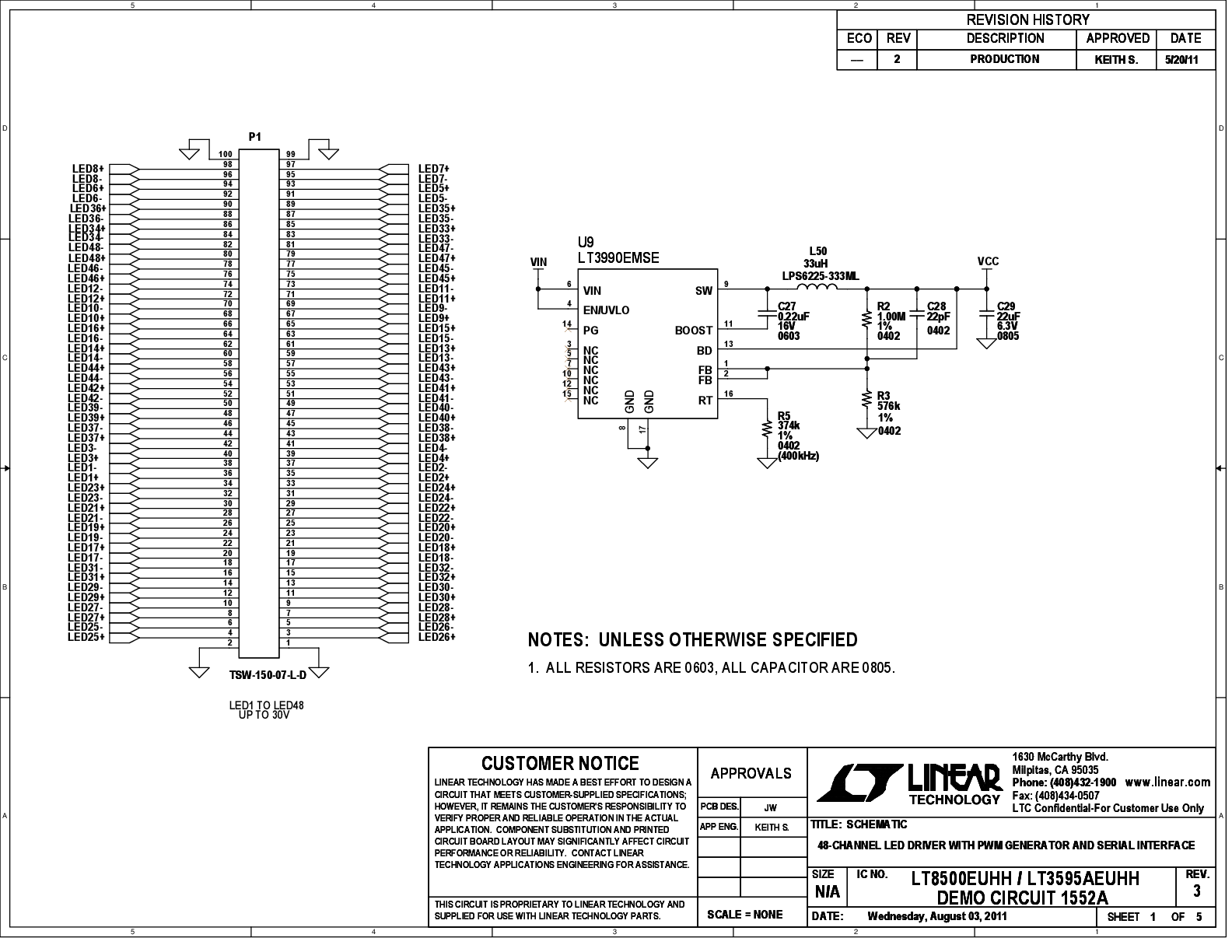

DC1552A Demo Board DC1552A Demo Board DC1552A Demo Board DC1552A Demo Board DC1552A - Schematic
