LT8355-1

指数PWMを使用しスケーラブルな調光機能を持つ60VIN/120VOUTデュアルLEDコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.98
特長
  • 2個の独立した高電圧LEDドライバ・コントローラ・チャンネル
  • 128:1の指数PWM調光機能を内蔵
  • 2個のピンによる乗算アナログ調光(CH2)
  • スペクトラム拡散周波数変調
  • 20,000:1の外部PWM調光(100Hz)
  • レールtoレールのLED電流検出:0V~120V
  • LED電流レギュレーション:±2%
  • 出力電圧レギュレーション:±2%
  • LED短絡/開放保護および通知
  • 広い入力電圧範囲:5V~60V
  • PWMおよび出力切断用のPMOSスイッチ・ドライバ
  • 独立したチャンネル調光
  • 定電圧および定電流レギュレーション
  • 調整可能な100kHz~2MHzのスイッチング周波数
  • チャンネルごとに独立したOPEN/SHORT LED FAULT(LEDの断線/短絡故障)
  • VINが調整可能なヒステリシス付きUVLO

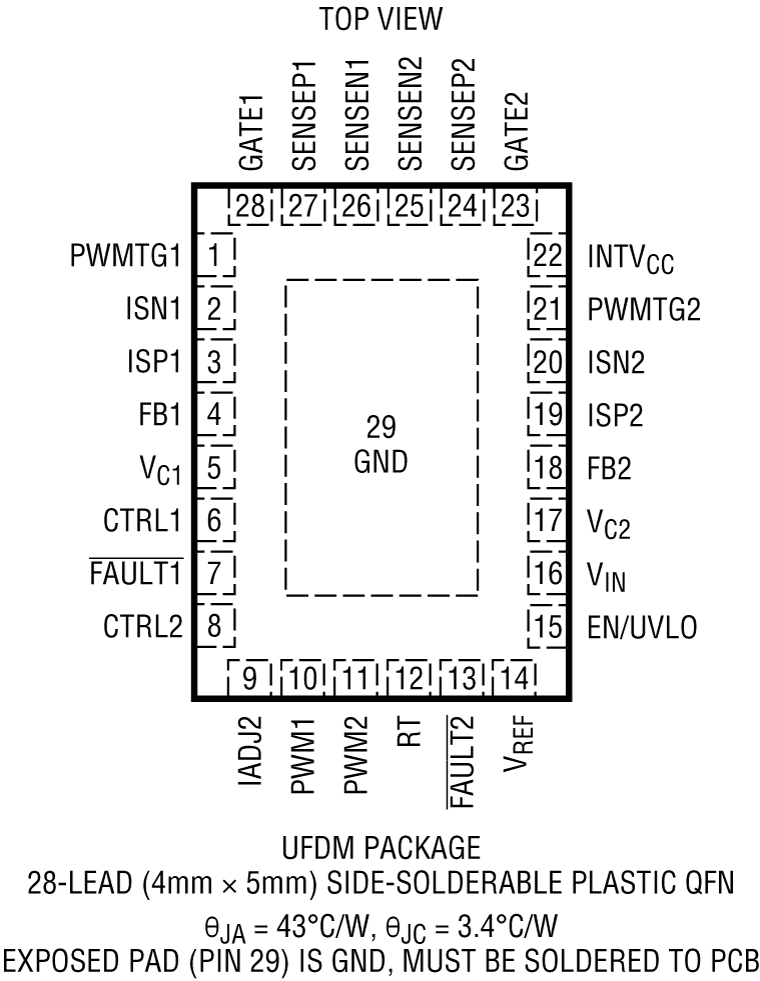

  • 側面からハンダ付け可能な28ピン4mm × 5mm QFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100に適合

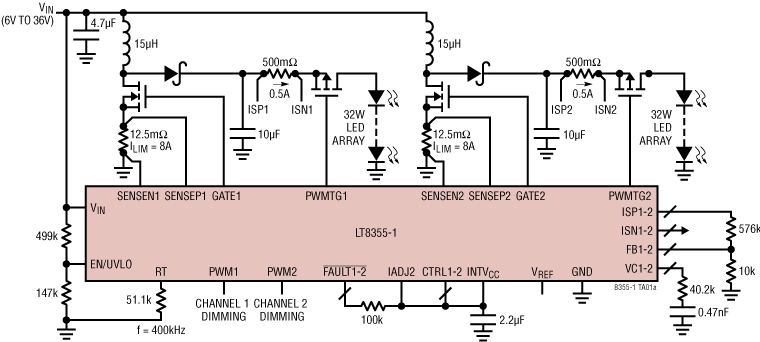

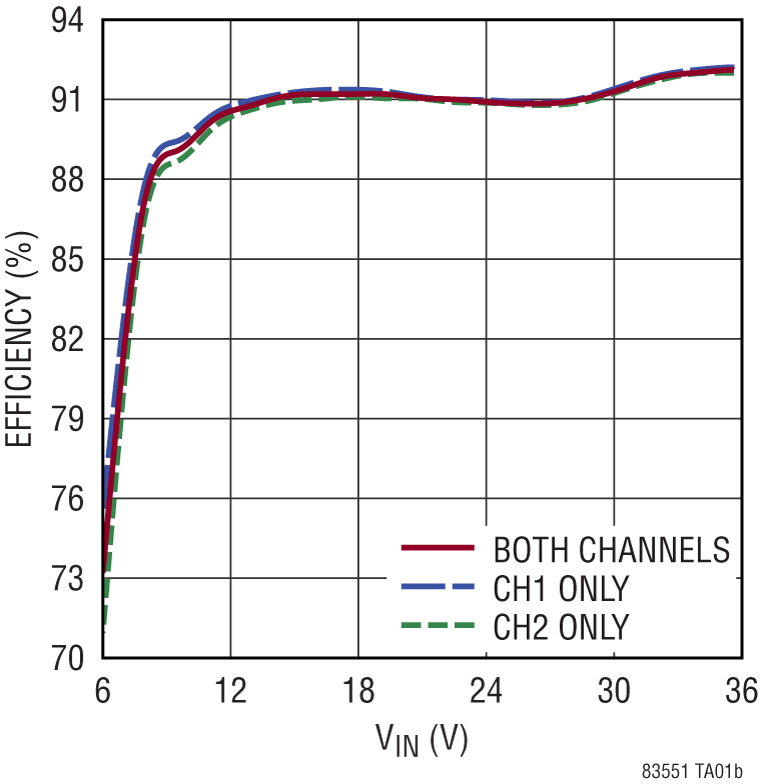

製品概要
show more Icon

LT8355-1は、2ストリングの大電流LEDの駆動用に設計されたデュアル・チャンネルDC/DCコンバータです。固定周波数の電流モード・アーキテクチャにより、広い範囲の電源電圧および出力電圧において安定した動作を実現します。複数の電圧帰還ピンは複数のLED保護機能の入力として機能し、そのためコンバータを定電圧源として動作させることができます。

LT8355-1は、負荷のハイサイドまたはローサイドの出力電流を検出します。CTRL2入力とIADJ2入力の積により、チャンネル2の出力電流のアナログ・プログラミングが行えます。チャンネル1の出力電流は、CTRL1入力を使用してプログラム(設定)します。PWM入力およびPWMTGハイサイドPMOSドライバが、高精度の時間ベースLED調光機能を可能とします。外部デジタル信号で駆動している場合、PWM入力は100Hzで最大20,000:1のLED調光比を実現します。定電圧で駆動している場合は、PWM入力により、内部生成された高精度な指数スケールでの128の調光比(0.78%~100%)の1つを選択できます。

アプリケーション

  • 高電圧LEDアプリケーション
  • 自動車のヘッド・ライト/ランニング・ライト
  • 高精度の電流制限電圧レギュレータ

本紙記載の登録商標および商標は、全て各社の所有に属します。米国特許7199560、7321203、7746300、8116045により保護されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.98

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8355IUFDM-1#WPBF
  • HTML
  • HTML
LT8355IUFDM-1#WTRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-LT8355-1-AZ

LT8355-1 | SSFM付き60VIN/120VOUTデュアルLEDコントローラ

zoom

EVAL-LT8355-1-AZ

LT8355-1 | SSFM付き60VIN/120VOUTデュアルLEDコントローラ

LT8355-1 | SSFM付き60VIN/120VOUTデュアルLEDコントローラ

製品の詳細

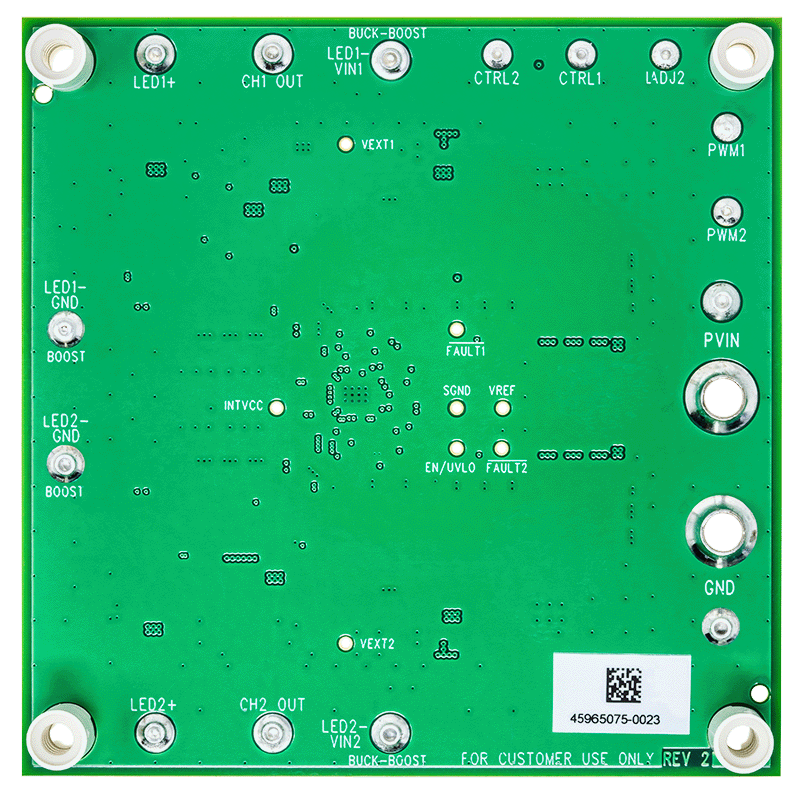

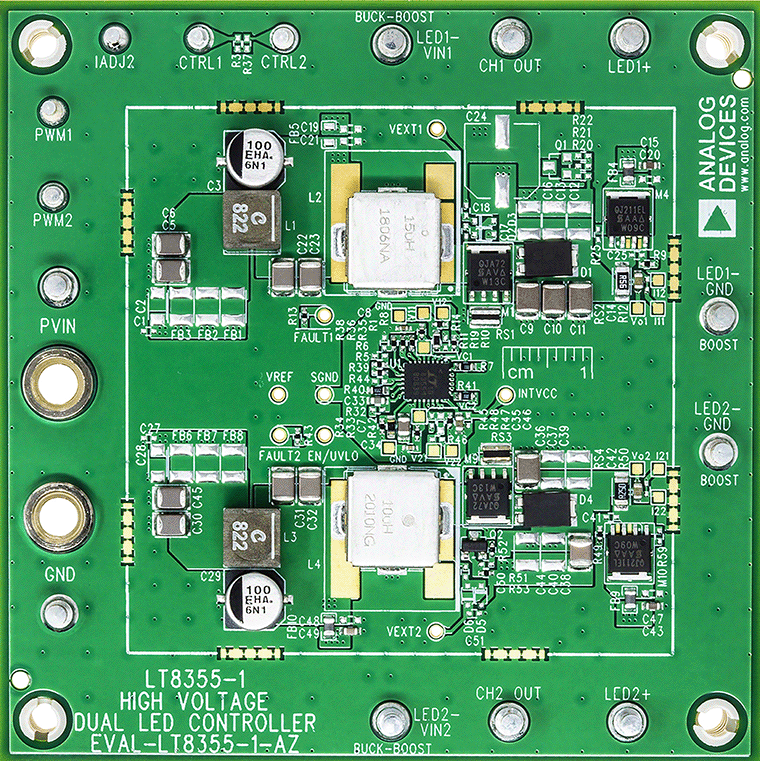

評価用ボードEVAL-LT8355-1-AZは、LT8355-1を搭載した高電圧デュアルLEDコントローラです。チャンネル1は昇圧LEDドライバとして、チャンネル2は昇降圧モードLEDドライバとして組み立てられています。どちらのチャンネルも、FBネットワークとLED接続を調整することで、昇圧LEDドライバまたは昇降圧モードLEDドライバに変更できます。入力が8V~18Vの場合、EVAL-LT8355-1-AZはチャンネルごとに1列のLEDを駆動します。チャンネル1は、450mAで最大72VのLEDを駆動し、チャンネル2は、1Aで最大30VのLEDを駆動します。EVAL-LT8355-1-AZは、立下がりが6.2V、立上がりが7.5Vに設定された低電圧ロックアウト(UVLO)を備えています。EVAL-LT8355-1-AZは、PWM調光、アナログ調光、シャットダウン、LEDの断線や短絡に対する故障保護と通知機能を備えています。

EVAL-LT8355-1-AZは250kHzのスイッチング周波数で動作し、EMI放射を低減するためにスイッチング周波数を250kHz~310kHzに変調させるスペクトラム拡散周波数変調(SSFM)機能を備えています。スペースとコストを節約するために、小型セラミック入出力コンデンサが使用されています。100Vの高電圧外付けパワー・スイッチと100Vのキャッチ・ダイオードを、チャンネル1では最大32Wの昇圧出力用に、チャンネル2では最大30Wの昇降圧モード出力用に使用します(組み立て時)。オープンLED過電圧保護(OVP)では、LEDストリングがオープンになると、ICの定電圧レギュレーション・ループを使用してLED+~LED–の電圧を、チャンネル1では約81Vに、チャンネル2では約36Vに制限します。

EVAL-LT8355-1-AZの入出力フィルタは、EMIを更に低減するのに役立ちます。フィルタは小型のフェライト・ビーズまたはインダクタと、高周波セラミック・コンデンサで構成されています。パワーMOSFETのゲート・ピンにある小型の抵抗は、高周波EMIを低減するために使用されます。これらのフィルタを適切なボード・レイアウトおよびSSFMと組み合わせると、EMIを低減してCISPR25クラス5の制限値に準拠するために非常に効果的です。EVAL-LT8355-1-AZの推奨レイアウトと4層PCBの厚さに従ってください。最良の効率とPWM調光性能を得るために、EMIフィルタを取り外すことができます。

LT8355-1の内蔵PWMTGハイサイドPMOSドライバは、接続されたLEDのPWM調光を支援します。外部で発生するPWM信号を使用して、PWM調光によりLEDストリングの正確な輝度制御を行い、達成可能な最高PWM調光比を実現できます。また、LT8355-1の内部生成PWM機能を利用することで、最大128:1の指数調光を実現できます。PWM調光を実行する場合、各チャンネルのLEDストリングの動作中のフリッカを防止するためにSSFMがPWM信号に整合します。この整合は、内部および外部のPWM調光の両方で行われます。LT8355-1は、チャンネル1ではCTRL1アナログ調光を使用し、チャンネル2では、CTRL2ピンとIADJ2ピンを使用して2ピン・アナログ調光を行います。

入力の低電圧ロックアウト(UVLO)、LED電流、出力過電圧保護(OVP)、スイッチング周波数はすべて、EVAL-LT8355-1-AZの抵抗に対する単純な変更で簡単に調整できます。チャンネルを昇圧、昇降圧、および降圧モードのLEDドライバに変換し、低EMI、PWM調光、および故障診断機能を維持するよう変更を加えることができます。降圧モード、昇降圧モード、および昇圧LEDドライバの回路図は、データシートに記載されています。EVAL-LT8355-1-AZのカスタマイズ方法については、データシートを参照するか、アプリケーション・チームにご相談ください。

LT8355-1のデータシートには、部品、動作、および用途の詳細が記載されています。評価用ボードEVAL-LT8355-1-AZのデモ・マニュアルと併せて、LT8355-1のデータシートを必ず参照してください。LT8355IUFDM-1は、熱強化型露出グラウンド・パッドが付いた、側面からハンダ付け可能なプラスチックの28ピンQFNパッケージとして組み立てられており、オートモーティブ・アプリケーション向けのAEC-Q100認証を取得しています。最大の性能を得るため、ボードを適切にレイアウトすることが重要です。データシートの「プリント回路基板の設計」セクションを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
