LT8210

100V VINおよびVOUTのパススルー付き同期4スイッチ昇降圧DC/DCコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$7.01
特長
  • ピンの選択可能なパススルーまたは固定出力CCM、DCM、Burst Mode®動作
  • プログラマブル非スイッチング・パススルー・ウィンドウ
  • 99.9%効率の18μAパススルー・モードIQ
  • VIN範囲:2.8V~100V(スタートアップでは4.5V)
  • VOUT範囲:1V~100V
  • –40Vまでの逆入力保護機能
  • ±1.25%の出力電圧精度(–40°C~125°C)
  • ±3%高精度電流モニタリング
  • ±5%高精度電流レギュレーション
  • 10VクワッドNチャンネルMOSFETゲート・ドライバー
  • EXTVCC LDOがVOUT​/外部レールからドライバに電力を供給
  • ±20%サイクルごとのインダクタ電流制限
  • 降圧または昇圧でトップMOSFETリフレッシュ・ノイズなし
  • 固定/フェーズロック可能な周波数:80kHz~400kHz
  • 低EMI向けスペクトラム拡散周波数変調
  • パワー・グッド出力電圧/過電流モニタ
  • 38ピンTSSOPおよび40ピン(6mm × 6mm)QFN パッケージを採用
製品概要
show more Icon

LT8210は、4スイッチ同期昇降圧DC/DCコントローラで、パススルー、強制連続、パルス・スキップ、Burst Mode®動作で使用できます。パススルーは、入力がユーザ・プログラマブル・ウィンドウ内の場合に、出力への直接入力をパスする機能です。パススルー・モードにより、スイッチング損失とEMIが除去されると共に、最大限の効率が得られます。入力電圧がパススルー・ウィンドウより上または下の場合は、降圧または昇圧レギュレーション・ループは設定された最大値または最小値のそれぞれの出力を維持します。

GATEVCCドライバ電源は、標準レベルMOSFETを使用できるように10.6Vに調整され、効率を改善するためにEXTVCCピンを通じて給電できます。GATEVCCレギュレータは、レギュレーションを維持しながら、入力ブラウンアウトをライドスルーするためにバックドライブ保護されます。最小–40Vのオプションの逆方向入力保護は、NチャンネルMOSFETを1個追加して実装できます。LT8210は、高精度電流検出アンプを備え、入力または出力の平均電流を正確に監視および制限できます。

アプリケーション

  • オートモーティブ、工業用、テレコム、アビオニクス(航空電子機器)のシステム
  • オートモーティブ、スタートストップ、緊急通話のアプリケーション
  • ISO 7637、ISO 16750、MIL-1275、DO-160アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$7.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

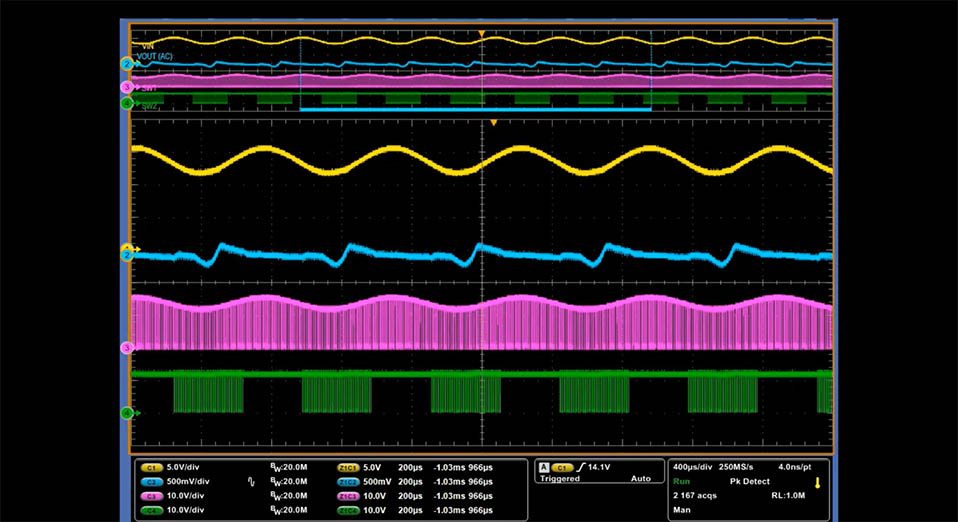

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8210EFE#PBF
  • HTML
  • HTML
LT8210EFE#TRPBF
  • HTML
  • HTML
LT8210EUJ#PBF
  • HTML
  • HTML
LT8210EUJ#TRPBF
  • HTML
  • HTML
LT8210IFE#PBF
  • HTML
  • HTML
LT8210IFE#TRPBF
  • HTML
  • HTML
LT8210IUJ#PBF
  • HTML
  • HTML
LT8210IUJ#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8210EFE#PBF

製造中

LT8210EFE#TRPBF

製造中

LT8210IFE#PBF

製造中

LT8210IFE#TRPBF

製造中

3 20, 2020

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8210EFE#PBF

製造中

LT8210EFE#TRPBF

製造中

LT8210EUJ#PBF

製造中

LT8210EUJ#TRPBF

製造中

LT8210IFE#PBF

製造中

LT8210IFE#TRPBF

製造中

LT8210IUJ#PBF

製造中

LT8210IUJ#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8210EFE#PBF

製造中

LT8210EFE#TRPBF

製造中

LT8210IFE#PBF

製造中

LT8210IFE#TRPBF

製造中

3 20, 2020

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8210EFE#PBF

製造中

LT8210EFE#TRPBF

製造中

LT8210EUJ#PBF

製造中

LT8210EUJ#TRPBF

製造中

LT8210IFE#PBF

製造中

LT8210IFE#TRPBF

製造中

LT8210IUJ#PBF

製造中

LT8210IUJ#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC2814A-C

LT8210デモ用ボード | 26V~80VIN、2AでVOUT = 36V~56V

zoom

DC2814A-C

LT8210デモ用ボード | 26V~80VIN、2AでVOUT = 36V~56V

LT8210デモ用ボード | 26V~80VIN、2AでVOUT = 36V~56V

製品の詳細

デモ回路2814A-Cは、入力電圧範囲が26V〜80Vで高電圧高効率の同期昇降圧DC/DCコンバータです。36V~56Vの出力範囲で、2Aの最大負荷電流を供給できます。このデモ用ボードはLT8210EUJコントローラを搭載しています。固定周波数電流モード・アーキテクチャにより、最大400kHzのフェーズロック可能な周波数を使用できます。また、オプションの入力/出力電流帰還ループが、バッテリ充電などのアプリケーションをサポートします。広い入出力範囲と、動作モード間のシームレスな転送により、LT8210は工業、オートモーティブ、医療、防衛、アビオニクス(航空電子機器)アプリケーションに最適です。

このコンバータには、次の4つの動作モードがあります。バースト、パルス・スキップ、強制連続モード、パススルー。パススルーは、入力電圧がユーザ・プログラマブル・ウィンドウ内の場合に、出力への直接入力をパスする機能です。スイッチング損失はゼロまで下がり、効率が最大限に高まります。入力電圧がパススルー・ウィンドウより上または下の場合は、降圧または昇圧レギュレーション・ループは設定された最大値または最小値のそれぞれの出力を維持します。このデモ用ボードには–40Vまでの逆入力保護も実装されています。

提供されているDC2814Aのバージョンは次のとおりです。

DC2814A-A:8V~40VIN、80VINサージ(60s)、スタートアップ後に3.5VINの低電圧で動作、3AでVOUT = 8V~16V

DC2814A-B:9V~36VIN、80VINサージ(60s)、2.5AでVOUT = 24V~36V

DC2814A-C:26V~80VIN、2AでVOUT = 36V~56V

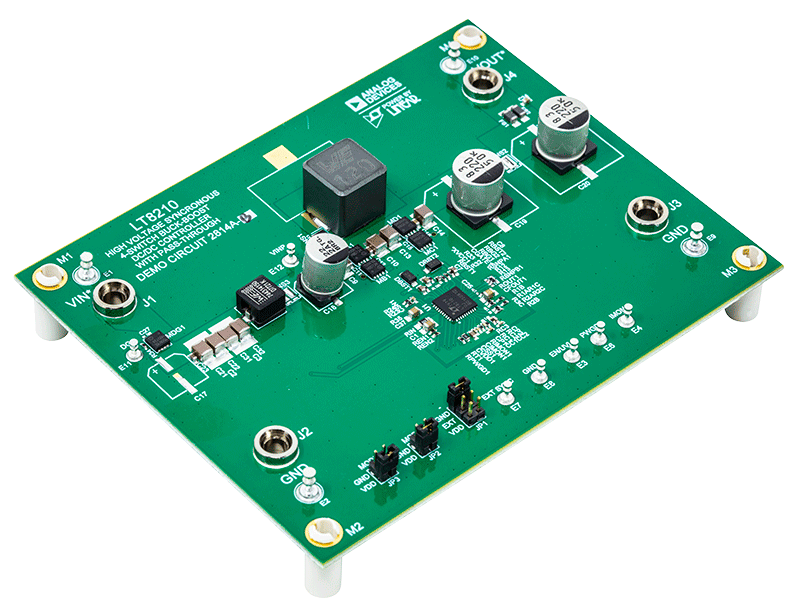

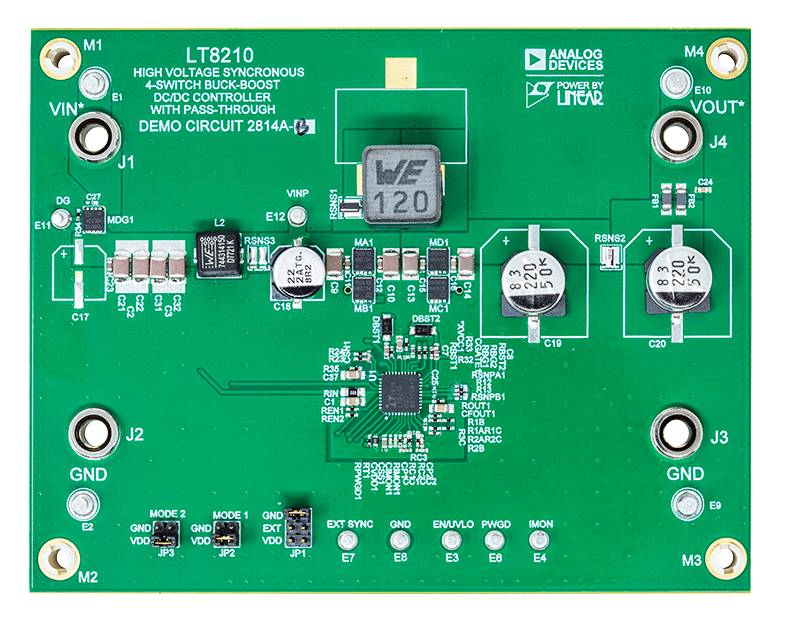

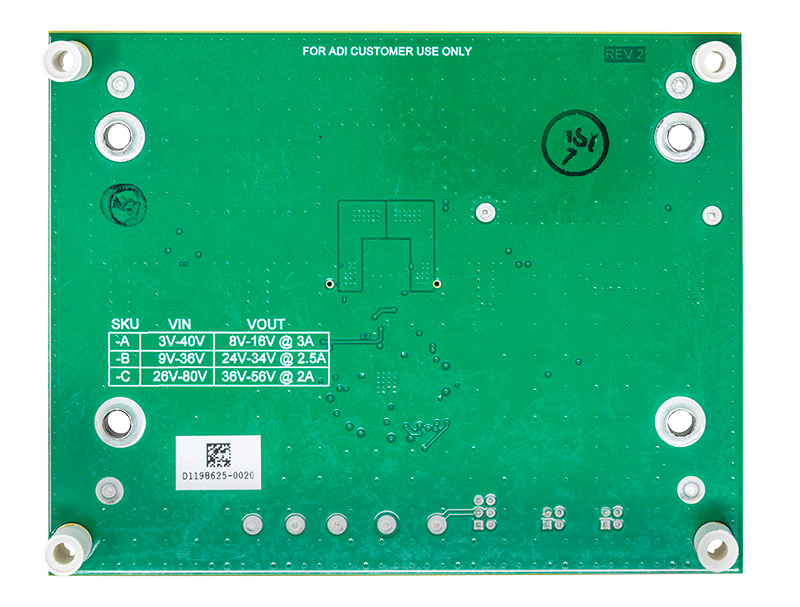

reference details image

DC2814A-B

LT8210デモ用ボード | 9V~36VIN、80VINサージ(60s)、2.5AでVOUT = 24V~36V

zoom

DC2814A-B

LT8210デモ用ボード | 9V~36VIN、80VINサージ(60s)、2.5AでVOUT = 24V~36V

LT8210デモ用ボード | 9V~36VIN、80VINサージ(60s)、2.5AでVOUT = 24V~36V

製品の詳細

デモ回路2814A-Bは、入力電圧範囲が9V〜80Vで高電圧高効率の同期昇降圧DC/DCコンバータです。24V~34Vの出力範囲で、2.5Aの最大負荷電流を供給できます。このデモ用ボードはLT8210EUJコントローラを搭載しています。固定周波数電流モード・アーキテクチャにより、最大400kHzのフェーズロック可能な周波数を使用できます。また、オプションの入力/出力電流帰還ループが、バッテリ充電などのアプリケーションをサポートします。広い入出力範囲と、動作モード間のシームレスな転送により、LT8210は工業、オートモーティブ、医療、防衛、アビオニクス(航空電子機器)アプリケーションに最適です。

このコンバータには、次の4つの動作モードがあります。バースト、パルス・スキップ、強制連続モード、パススルー。パススルーは、入力電圧がユーザ・プログラマブル・ウィンドウ内の場合に、出力への直接入力をパスする機能です。スイッチング損失はゼロまで下がり、効率が最大限に高まります。入力電圧がパススルー・ウィンドウより上または下の場合は、降圧または昇圧レギュレーション・ループは設定された最大値または最小値のそれぞれの出力を維持します。このデモ用ボードには–40Vまでの逆入力保護も実装されています。

提供されているDC2814Aのバージョンは次のとおりです。

DC2814A-A:8V~40VIN、80VINサージ(60s)、スタートアップ後に3.5VINの低電圧で動作、3AでVOUT = 8V~16V

DC2814A-B:9V~36VIN、80VINサージ(60s)、2.5AでVOUT = 24V~36V

DC2814A-C:26V~80VIN、2AでVOUT = 36V~56V

DC2814A-A

LT8210デモ用ボード | 8V~40VIN、80VINサージ(60s)、スタートアップ後に3.5VINの低電圧で動作、3AでVOUT = 8V~16V

zoom

DC2814A-A

LT8210デモ用ボード | 8V~40VIN、80VINサージ(60s)、スタートアップ後に3.5VINの低電圧で動作、3AでVOUT = 8V~16V

LT8210デモ用ボード | 8V~40VIN、80VINサージ(60s)、スタートアップ後に3.5VINの低電圧で動作、3AでVOUT = 8V~16V

製品の詳細

デモ回路2814A-Aは、入力電圧範囲が8V〜80Vで高電圧高効率の同期昇降圧DC/DCコンバータです。この部品が始動すると、入力電圧が3.5Vに下がる可能性があります。8V~16Vの出力範囲で、3Aの最大負荷電流を供給できます。このデモ用ボードはLT8210EUJコントローラを搭載しています。固定周波数電流モード・アーキテクチャにより、最大400kHzのフェーズロック可能な周波数を使用できます。また、オプションの入力/出力電流帰還ループが、バッテリ充電などのアプリケーションをサポートします。広い入出力範囲と、動作モード間のシームレスな転送により、LT8210は工業、オートモーティブ、医療、防衛、アビオニクス(航空電子機器)アプリケーションに最適です。

このコンバータには、次の4つの動作モードがあります。バースト、パルス・スキップ、強制連続モード、パススルー。パススルーは、入力電圧がユーザ・プログラマブル・ウィンドウ内の場合に、出力への直接入力をパスする機能です。スイッチング損失はゼロまで下がり、効率が最大限に高まります。入力電圧がパススルー・ウィンドウより上または下の場合は、降圧または昇圧レギュレーション・ループは設定された最大値または最小値のそれぞれの出力を維持します。このデモ用ボードには逆入力保護も実装されています。

提供されているDC2814Aのバージョンは次のとおりです。

DC2814A-A:8V~40VIN、80VINサージ(60s)、スタートアップ後に3.5VINの低電圧で動作、3AでVOUT = 8V~16V

DC2814A-B:9V~36VIN、80VINサージ(60s)、2.5AでVOUT = 24V~36V

DC2814A-C:26V~80VIN、2AでVOUT = 36V~56V

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
