LT80605

新規設計に推奨

静止電流8µAの3V～65V、4A/5.5A同期整流式降圧Silent Switcher（サイレント・スイッチャ）

データシート (Rev. 1) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • Silent Switcher®（サイレント・スイッチャ）アーキテクチャ
    • 低EMI放射
    • スペクトラム拡散周波数変調
  • 高周波数において高効率
    • 400kHz時の最大効率：94.5%（24VIN、5VOUT）
    • U1MHz時の最大効率：93%（24VIN、5VOUT）
  • 調整可能出力、3.3V固定出力、5V固定出力をピンで選択可能
  • 低静止電流のBurst Mode動作
    • 8μAのIQで24VINから5VOUTへ安定化
  • Burst Mode、パルススキッピング・モード、強制連続モードの間をオンザフライで変更可能
  • Burst Modeとパルススキッピング・モードにより軽負荷時の効率を向上
  • 出力電圧モニタリング機能およびダイ温度モニタリング機能をPG/TJピンに内蔵
  • 外部クロック同期を使用した可変スイッチング周波数：200kHz～3MHz
  • 80Vのトランジェント入力耐性（LT8060xAHV）
  • プログラマブルなソフトスタートおよびトラッキング
  • 17ピン、3mm × 4mmの小型QFN
LT80605
静止電流8µAの3V～65V、4A/5.5A同期整流式降圧Silent Switcher（サイレント・スイッチャ）

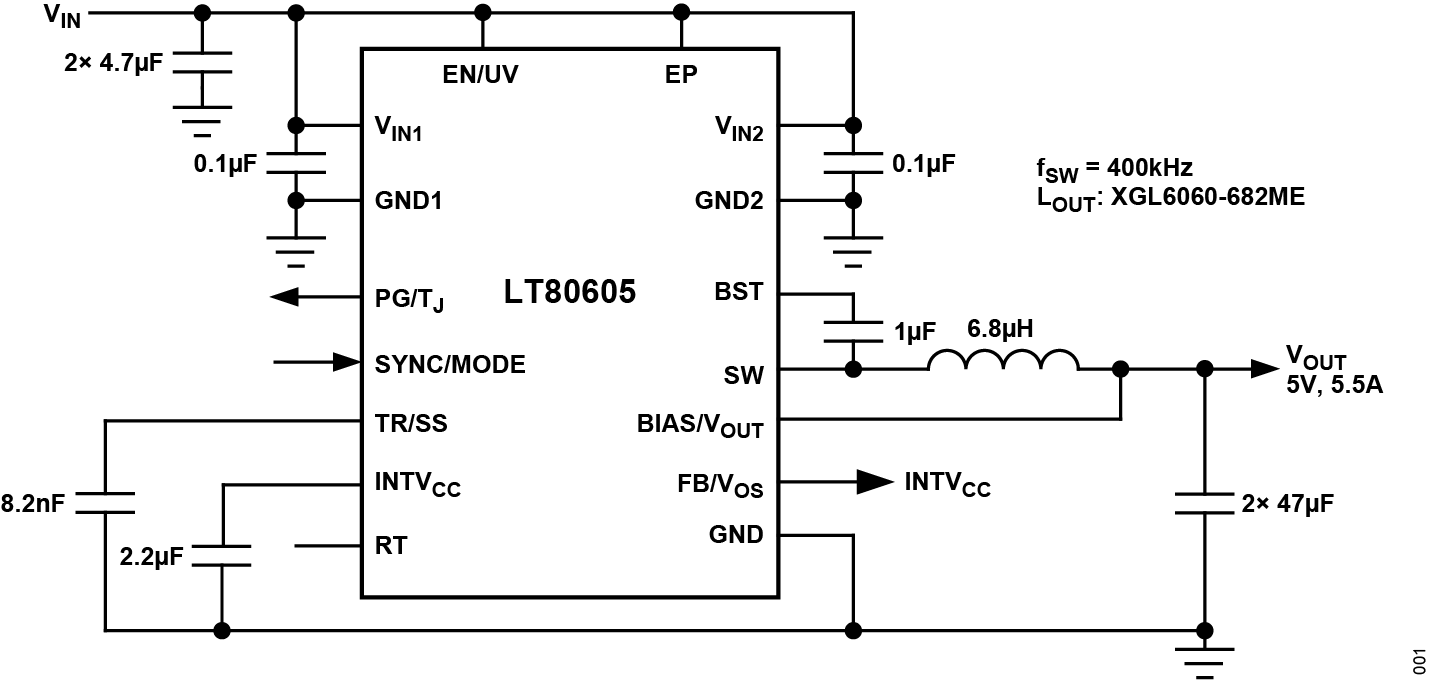

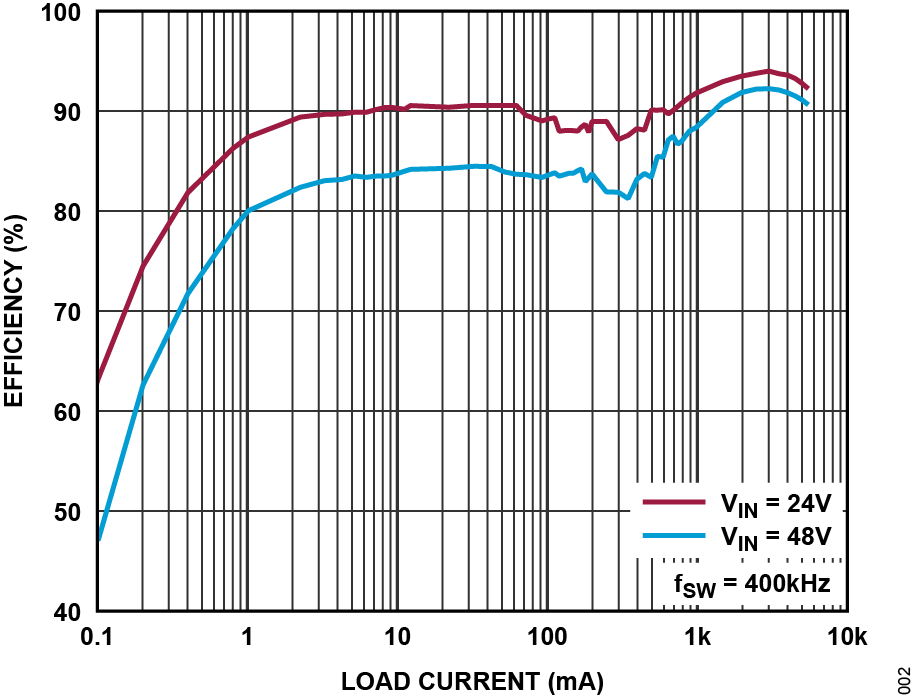

LT80605 Typical Application LT80605 Typical Application Efficiency LT80605 Pin Configuration LT80605 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT80605
  • LT80605A
  • LT80605AHV
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT80605

Evaluates: LT80605 in 5V Output-Voltage Application

今すぐ購入 詳細を表示

機能と利点

  • Silent Switcher® Architecture, Ultralow EMI Emissions
  • Input Voltage Range up to 65V
  • 400kHz Switching Frequency
  • High 93% Efficiency (VIN = 24V, IOUT = 5.5A)
  • 9μA IQ Regulating 24VIN to 5VOUT
  • On-the-Fly Mode Change Between Burst, Pulse Skip, and FCM
  • 99% Duty-Cycle Operation
  • 0.75μA Shutdown Current
  • Bias Bootstrap Input for Improved Efficiency
  • Burst and Pulse Skipping Modes to Enable Enhanced Light-Load Efficiency
  • Programmable Soft-Start and Tracking
  • Built-in Output-Voltage Monitoring and DieTemperature Monitoring with PG/TJ
  • Overtemperature and Overcurrent Protection
  • External Clock Synchronization.
  • Proven PCB Layout
  • Fully Assembled and Tested
  • Complies with CISPR 25 Conducted and Radiated Emissions

製品詳細

The LT80605EVKIT# (EV kit) is a proven 5V design to evaluate the LT80605 synchronous step-down Silent Switcher®. The EV kit is designed for a 5V output. The wide input range up to 65V allows a variety of input sources, such as automotive batteries and industrial supplies. The LT80605 is a compact, ultralow EMI emission, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 9μA of quiescent current when the output is regulated at 5V. Top and bottom power switches, compensation components, and other necessary circuits inside the LT80605 minimize external components and simplify design.

The application circuit demonstrated in the evaluation board is suitable for a wide range of automotive, telecom, industrial, and other applications.

The LT80605 data sheet gives a complete description of the part, operation, and application information. Consult the data sheet in conjunction with this demo manual. Design files for this circuit board are available at www.analog.com.

eval board
schematic 4
schematic 5
schematic 6
LT80605AEVKIT

Evaluates: LT80605A, LT80604A in 5V Output-Voltage Application

今すぐ購入 詳細を表示

機能と利点

  • Silent Switcher Architecture, Ultra-low EMI Emissions
  • Input Voltage Range up to 65V
  • 400kHz Switching Frequency
  • High 93% Efficiency (VIN = 24V, IOUT = 5.5A)
  • 8μA IQ Regulating 24VIN to 5VOUT
  • On-the-Fly Mode Change Between Burst, Pulse Skip, and FCM
  • 99% Duty-Cycle Operation
  • 0.75μA Shutdown Current
  • Bias Bootstrap Input for Improved Efficiency
  • Burst and Pulse Skipping Modes to Enable Enhanced Light-Load Efficiency
  • Programmable Soft-Start and Tracking
  • Built-in Output-Voltage Monitoring and Die Temperature Monitoring with PG/TJ
  • Overtemperature and Overcurrent Protection
  • External Clock Synchronization
  • Proven PCB Layout
  • Fully Assembled and Tested
  • Complies with CISPR 25 Conducted and Radiated Emissions

製品詳細

The LT80605AEVKIT# (EV kit) is a proven 5V design to evaluate the LT80605A synchronous step-down Silent Switcher®. The EV kit is designed for a 5V output. The wide input range up to 65V allows a variety of input sources, such as automotive batteries and industrial supplies. The LT80605A is a compact, ultra-low EMI emission, high efficiency, high-speed synchronous monolithic step-down switching regulator that consumes only 8μA of quiescent current when the output is regulated at 5V. Top and bottom power switches, compensation components, and other necessary circuits inside the LT80605A minimize external components and simplify design. The EV kit can also evaluate the LT80605A, LT80604A, LT80605AHV, and LT80604AHV. Refer to the IC data sheet guidelines when modifying the schematic to achieve optimal performance.

The application circuit demonstrated in the evaluation board is suitable for a wide range of automotive, telecom, industrial, and other applications.

The LT80605A data sheet gives a complete description of the part, operation, and application information. Consult the data sheet in conjunction with this demo manual.
EVAL-LT80605
Evaluates: LT80605 in 5V Output-Voltage Application

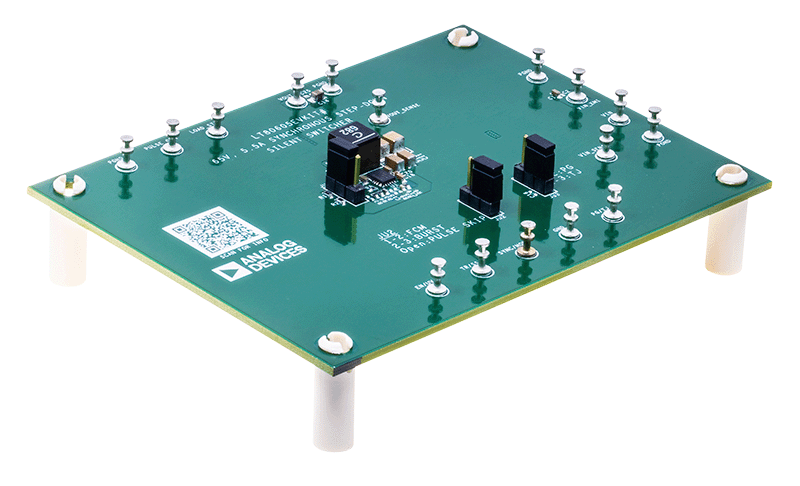

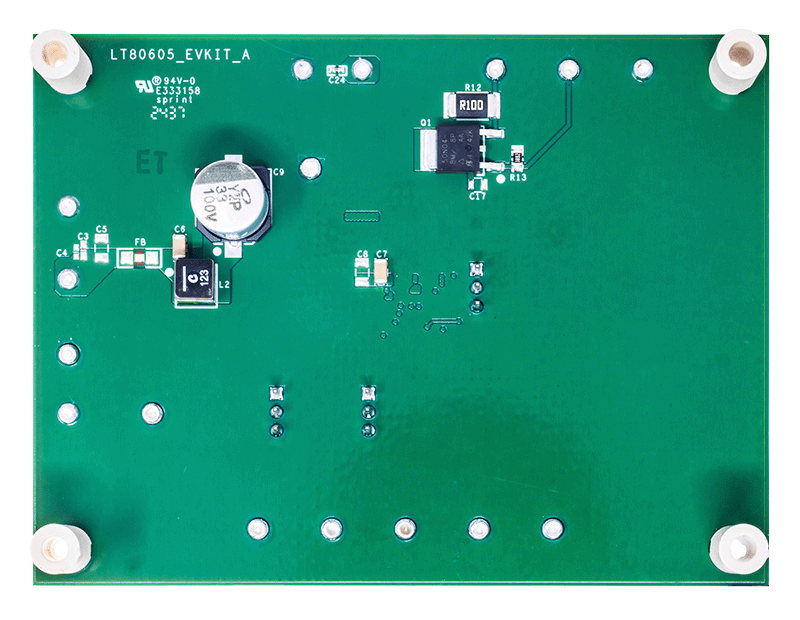

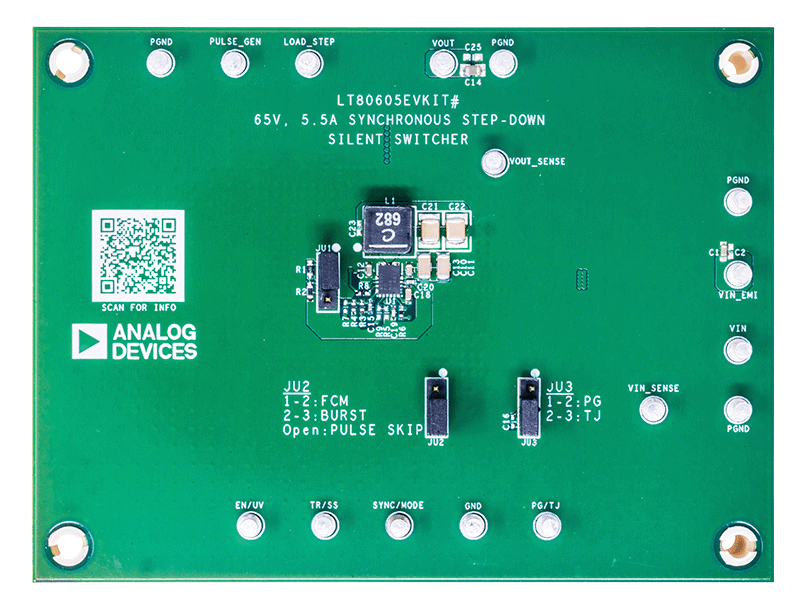

EVAL-LT80605 Board Photo Angle View EVAL-LT80605 Board Photo Top View EVAL-LT80605 Board Photo Bottom View
