LT6550/LT6551: 3.3V Triple and Quad Video Amplifiers Data Sheet10/3/2017PDF303K
製品概要
機能と利点
- 3V~12.6Vの単一電源動作
- 小型(3mm×5mm)10ピンMSOPパッケージ
- 内部抵抗による、利得2
- スルーレート:340V/μs
- -3dB帯域幅:110MHz
- 利得位相が30MHzまで0.25dB以内
- 3%へのセトリング・タイム:20ns
- グランドを含む入力同相範囲
- レール・トゥ・レール出力
- 高出力ドライブ:60mA
- 動作温度範囲:-40℃~85℃
- 24ビットRGB
製品概要
LT6550/LT6551は、3.3Vのトリプル/クワッド高速ビデオ・アンプです。これらの電圧帰還アンプは50Ωまたは75Ωの二重終端ケーブルをドライブし、利得が2に固定されているので、6本または8本の外付け利得設定抵抗が不要となります。LT6550/LT6551は-3dB帯域幅が110MHzで、高スルーレート、高速セトリングなので、RGBビデオ処理に最適です。
クワッドのLT6551は単一電源動作向けに設計されており、トリプルのLT6550は単一電源または両電源のいずれかで使用可能です。3.3V単一電源時、グランドから1.55Vまでの入力電圧が可能で、出力は電源電圧の400mV以内に振幅して150Ωの負荷をドライブします。LT6550/LT6551はこのような特長に加え、入力信号のAC結合やレベルシフトなしでRGBビデオ信号を受け取ることができるので、低電圧ビデオ・アプリケーションに最適です。
LT6550とLT6551はいずれも小型の10ピンMSOPパッケージで供給され、フロースルーのピン配置を使用しています。実装面積が小さいので、コンパクトな高性能ビデオ・アンプ・ソリューションを提供します。
アプリケーション
- 車載ディスプレイ
- LCDおよびCRT対応
- RGBアンプ
- 同軸ケーブル・ドライバ
- 低電圧高速信号処理
- セットトップボックス
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
評価キット (1)
参考資料
-
R378 Reliability Data3/22/2018PDF40 K
-

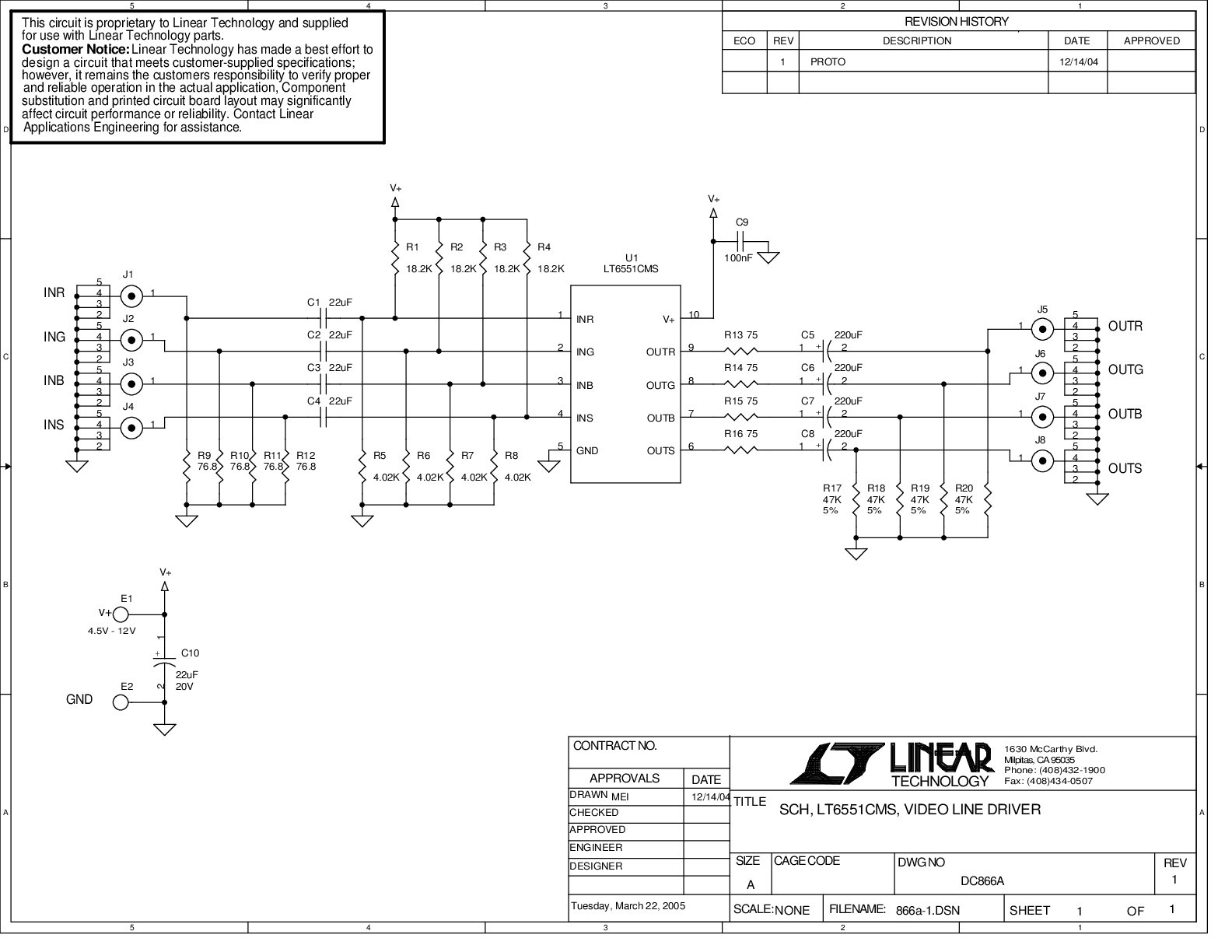

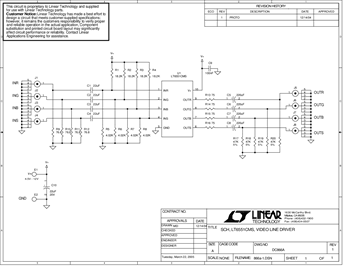

DC866A - Demo Manual9/24/2009PDF353K
-
DN327 低電源電圧アンプを使ったビデオ信号の分配2/25/2008PDF84K
-
Video Signal Distribution Using Low Supply-Voltage Amplifiers12/1/2003 LT Journal
-
Triple and Quad RGB Amplifiers Deliver Full Performance on 3.3V3/1/2003 LT Journal
