LT6370

25µV、0.3µV/°C、低ノイズ計装アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$3.02
特長
  • 単一のゲイン設定抵抗:G = 1~>1000
  • 優れたDC精度
    • 入力オフセット電圧:最大25μV
    • 入力オフセット電圧ドリフト:最大0.3μV/°C
    • 低ゲイン誤差:最大0.01%(G = 1)
    • 低ゲイン・ドリフト:最大30ppm/°C(G > 1)
    • 高DC CMRR:最小94dB(G = 1)
  • 入力バイアス電流:最大400pA
  • 3.1MHz –3dB帯域幅(G = 1)
  • 低ノイズ:
    • 0.1Hz~10Hzでのノイズ:0.2μVP-P
    • 1kHz電圧ノイズ:7nV/√Hz
  • 内蔵入力RFIフィルタ
  • 広い電源範囲:4.75V~35V
  • 規定温度範囲:
    –40°C~85°C、–40°C~125°C

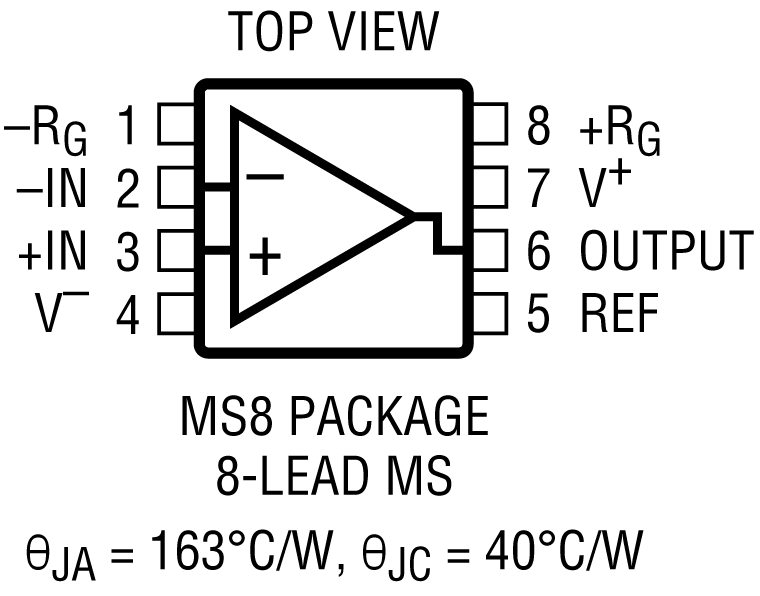

  • MS8、S8E、10ピン3mm × 3mm DFNパッケージ
製品概要
show more Icon

LT6370は業界をリードするDC精度を誇る、ゲイン・プログラマブル高精度計装アンプです。このような高精度によって小信号を検出でき、キャリブレーション条件、特に温度に対する条件が緩和されます。

LT6370は独自の高性能バイポーラ・プロセスを用い、業界をリードする精度と卓越した長期安定性を両立させています。LT6370は超低入力オフセット電圧(25µV)と高CMRR(94dB、G = 1)を実現するためにレーザー・トリミングされています。独自のオンチップ試験機能により、S8Eパッケージでの自動試験で、入力オフセット電圧ドリフト(0.3µV/°C)およびゲイン・ドリフト(30ppm/°C)を確保できます。

LT6370は優れたDC仕様に加えて、広帯域幅(3.1MHz、G = 1)と高速なセトリング・タイムにより、マルチプレクス・アプリケーションで良好に動作します。EMIフィルタリングがLT6370の入力に統合されており、厳しいRF干渉がある場合でも精度が維持されます。

LT6370は従来の計装アンプ・ピン出力を使用するコンパクトな8ピンMSOPまたはS8Eと、10ピン3mm × 3mm DFNを採用しています。S8Eパッケージも、優れたDC仕様を持つAグレードとして提供されています。LT6370は、–40°C~85°Cおよび–40°C~125°Cの温度範囲で完全に仕様規定されています。

アプリケーション

  • ブリッジ・アンプ
  • データ・アクイジション
  • マルチプレクス信号
  • 熱電対アンプ
  • ストレイン・ゲージ・アンプ
  • 医療計測機器
  • 変換器インターフェース
  • 差動からシングルエンドへの変換
