LT6300

16ピンSSOPパッケージの500mA、200MHz、xDSLライン・ドライバ

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.04
機能
  • フルレート、ダウンストリームADSLライン・ドライバの全要件に適合

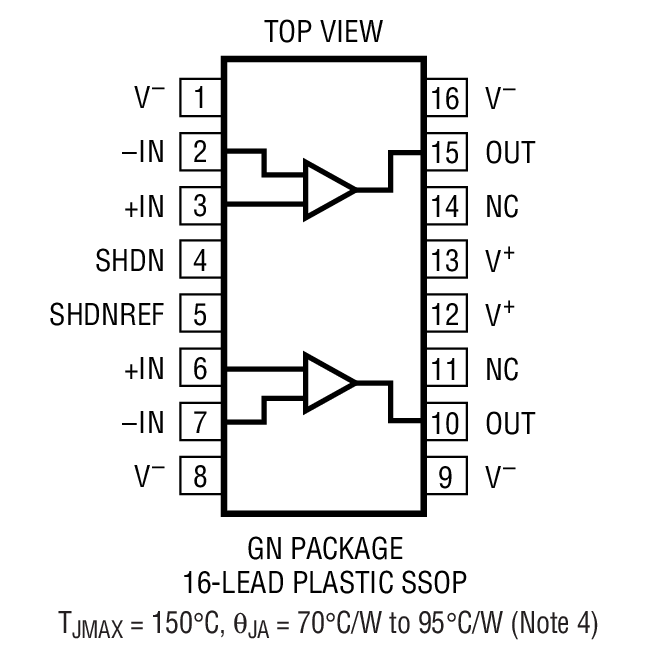

  • 電力供給能力が向上した16ピンSSOPパッケージ
  • 省電力で調整可能な消費電流
  • IOUT:±500mA(最小)
  • 出力振幅:±10.9V(VS = ±12V、RL = 100Ω)
  • 出力振幅:±10.7V(VS = ±12V、IL = 250mA)
  • 低歪み:1MHzで-82dBc、50Ωで2VP-P
  • 利得帯域幅:200MHz
  • スルーレート:600V/μs
  • ±12Vと±5Vで仕様を規定
製品概要
show more Icon

LT6300は、出力電流が最小500mAで歪み特性に優れたデュアル・オペアンプです。これらのアンプは利得10で安定しますが、より低い利得でも容易に補償することができます。拡張された出力振幅により、低い電源電圧を使用可能なので、システムの消費電力を低減できます。消費電流は外付け抵抗で設定されるので、電力消費を最適化できます。LT6300 は低入力バイアス電流と低入力オフセット電圧のバランスがとれた高インピーダンス入力を特長としています。アクティブ終端を容易に構成できるので、システムの消費電力をさらに低減可能です。また、短絡保護機能とサーマル・シャットダウン機能を備えているため、耐久性に優れています。

出力は±12V電源で100Ωの負荷を±10.9Vまでドライブし、負荷電流が250mAの時には 10.7Vまでドライブします。LT6300はxDSLライン・ドライバ・アプリケーションにおいて、回路変更なしにLT1739およびLT1794と機能的に置き換え可能です。

LT6300は非常に小型の熱特性が改善された(SO-8パッケージと同じPCB面積の)16ピンSSOPパッケージで供給され、ライン・ドライブ・アプリケーションで最大ポート密度を実現します。


アプリケーション

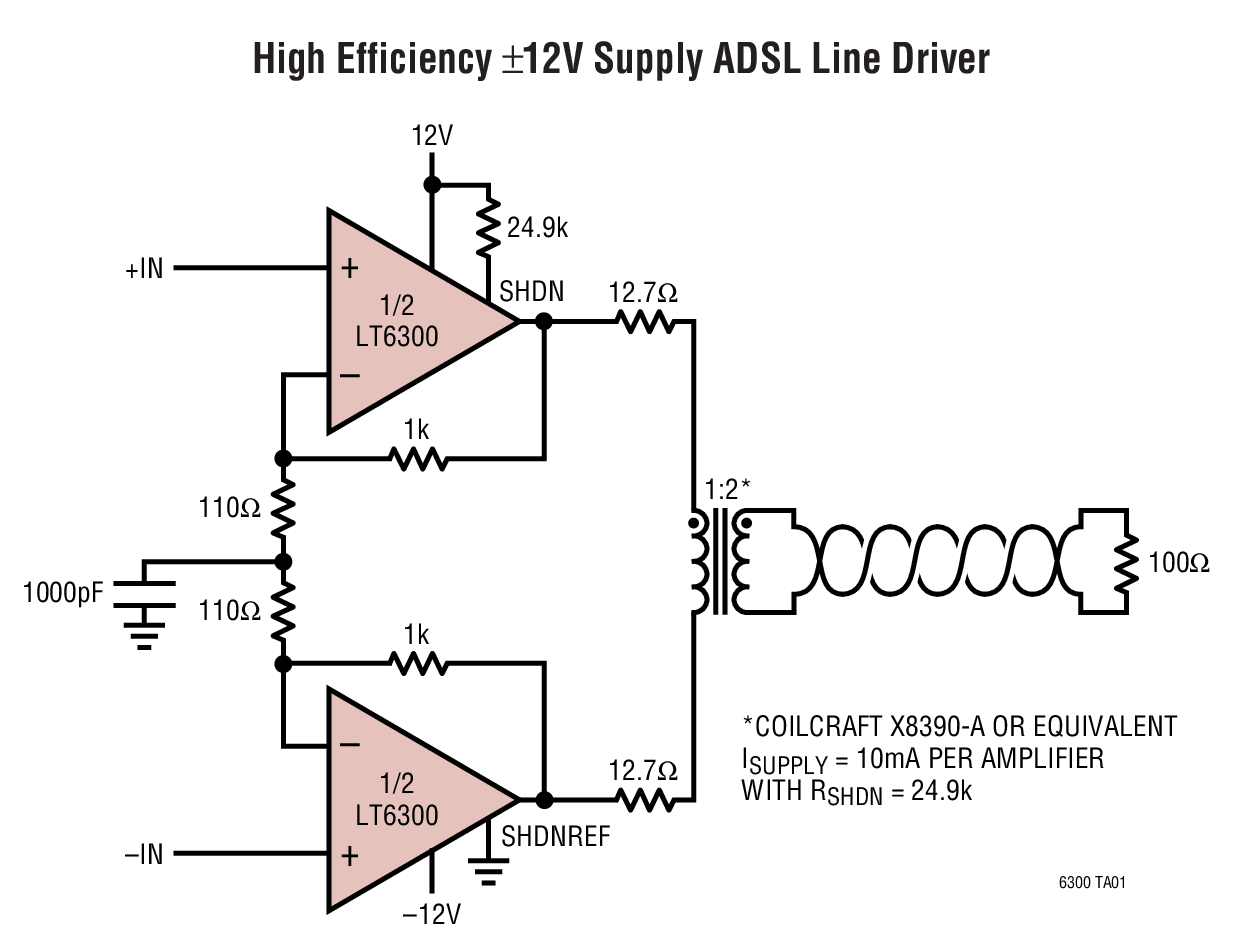

  •   高効率なADSL、HDSL2、SHDSLライン・ドライバ
  •   バッファ
  •   テスト装置用アンプ
  •   ケーブル・ドライバ
