製品概要

機能と利点

  • 最大オフセット電圧:35μV(LT6013A)

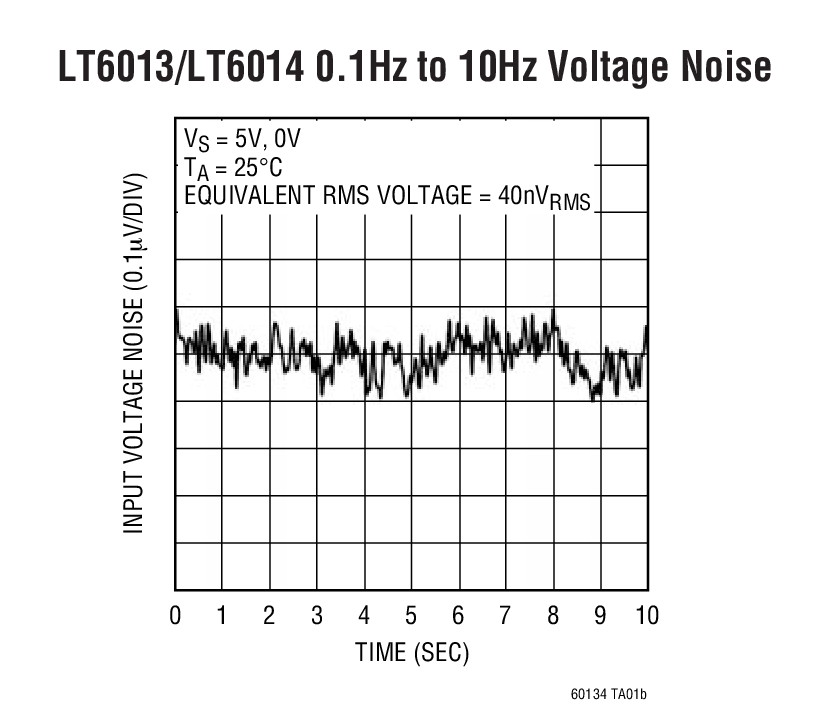

  • 低い1/fノイズ:
    • 200nVP-P(0.1Hz~10Hz)
    • 40nVRMS(0.1Hz~10Hz)
  • 入力白色ノイズ:9.5nV/√Hz (1kHz)
  • レール・トゥ・レール出力振幅
  • 消費電流:145μA/アンプ
  • 最大入力バイアス電流:250pA(LT6013A)
  • AV >= 5安定:最大500pFのCLOAD
  • スルーレート:0.2V/μs
  • 利得帯域幅積:1.4MHz
  • 電圧利得:120dB(最小)、VS = ±15V
  • VOSドリフト:0.8μV/℃(最大)
  • 2.7V~±18Vの電源電圧動作
  • 動作温度範囲:-40℃~85℃

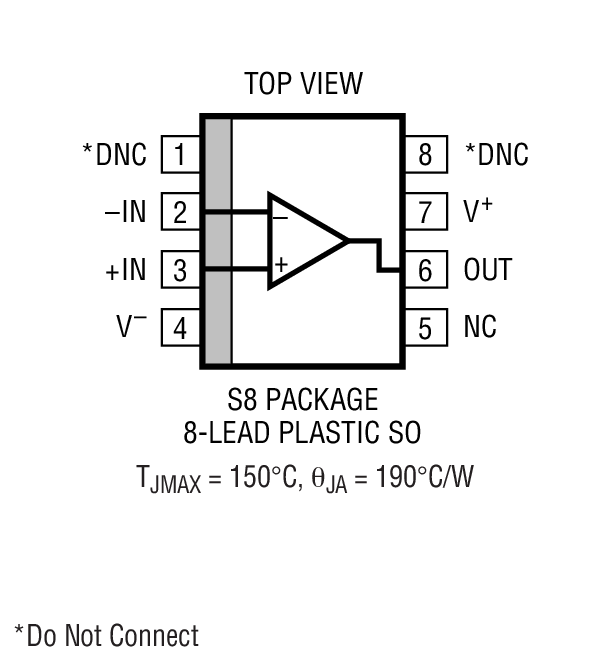

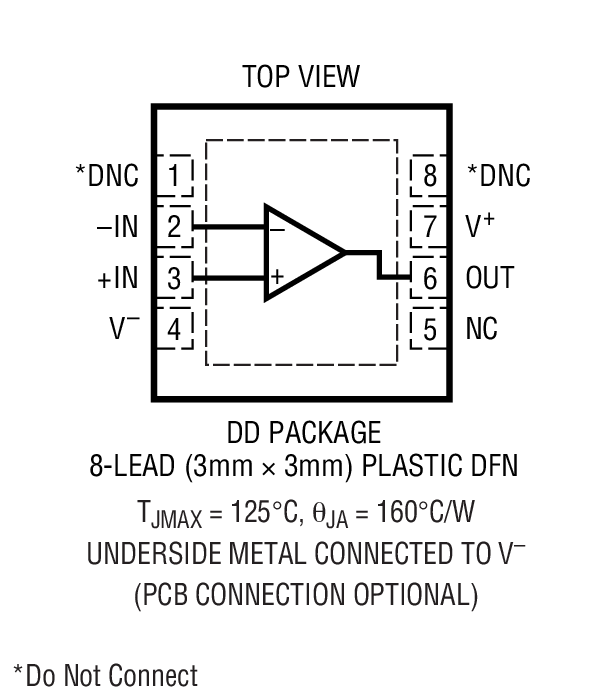

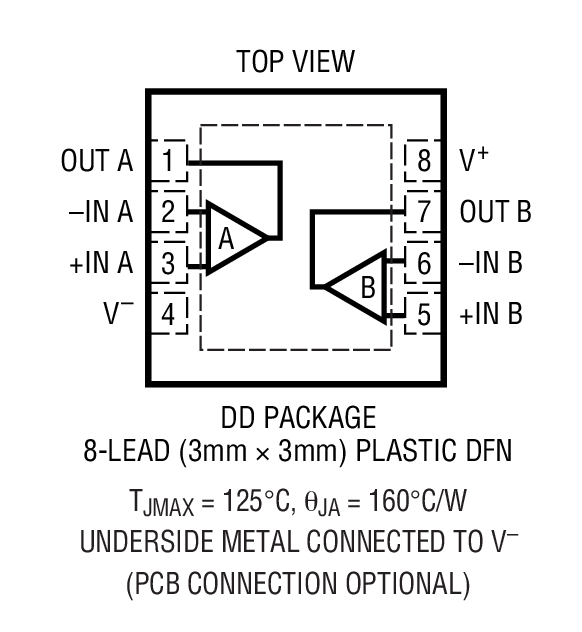

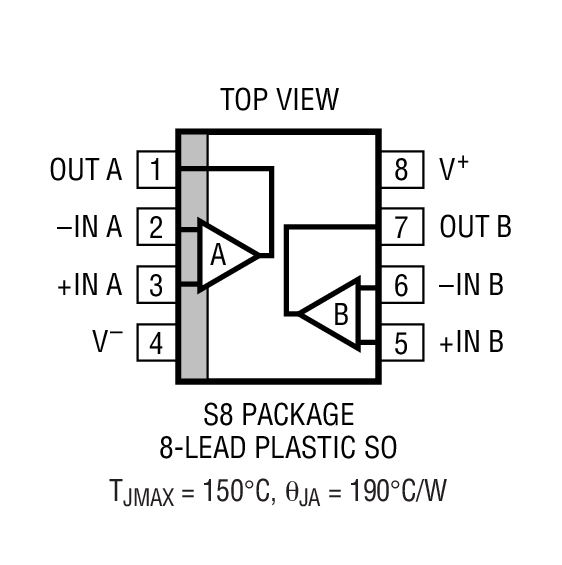

  • SO-8パッケージと省スペース3mm×3mm DFNパッケージ

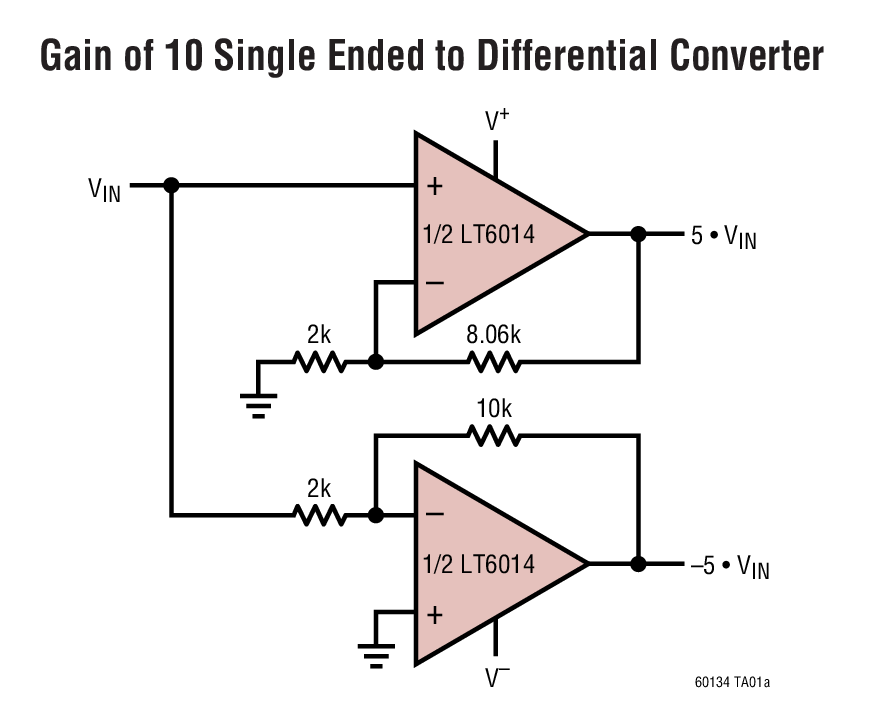

製品概要

LT6013とLT6014は、低ノイズと高精度入力性能に低消費電力とレール・トゥ・レール出力振幅を組み合わせたオペアンプです。これらのアンプは5以上の利得で安定し、周波数に対するCMRRとRSRRを他の高精度オペアンプに比べて大幅に改善しています。

入力オフセット電圧は35μV以下に調整されています。低ドリフトと優れた長期安定度により、温度と時間の全範囲で高精度が保証されます。さらに、最大250pAの入力バイアス電流と最小120dBの電圧利得により、この高精度をあらゆる動作条件で維持します。

LT6013とLT6014は2.7V~36Vのあらゆる電源電圧で動作し、5V電源時の消費電流はわずか145μA/アンプです。出力電圧は両方の電源レールの40mV以内に振幅するので、低電圧の単一電源動作に有用です。

これらのアンプは5Vと±15Vの電源、-40℃~85℃の温度で規格されています。シングルのLT6013とデュアルのLT6014はどちらもSO-8パッケージと省スペースの3mm×3mm DFNパッケージで供給されます。ユニティゲイン安定バージョンについては、LT6010と LT6011のデータシートを参照してください。


アプリケーション

  • 熱電対アンプ
  • 高精度フォトダイオード・アンプ
  • 計装アンプ
  • 高精度のバッテリ駆動システム
  • 低電圧高精度システム
  •  マイクロパワー・センサ・インターフェイス
