LT5570

高速応答40MHz~2.7GHz平均二乗パワー検出器

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 周波数範囲:40MHz~2.7GHz
  • 波高率の高い変調波形の高精度なRMS電力測定
  • リニアDC出力と入力電力(dBm)の関係
  • リニア・ダイナミックレンジ:最大60dB
  • 全温度範囲で優れた精度を達成:±0.3dB
  • 高速応答:立ち上がり時間0.5μs、立ち下がり時間8μs
  • 低消費電流:26.5mA
  • 高容量負荷をドライブ可能な低インピーダンス出力バッファ
  • 3mm×3mmの小型10ピンDFNパッケージ
製品概要
show more Icon

LT5570は40MHz~2.7GHzモノリシック対数平均二乗RFパワー検出器です。このデバイスは、周波数に応じた-52dBm~13dBmの広いダイナミックレンジを備えたAC信号のRMS測定が可能です。等価デシベルスケール値のAC信号の電力が、波形の波高率と関係なく、リニアスケールのDC電圧に高精度で変換されます。LT5570はCDMA、W-CDMA、CDMA2000、TD-SCDMA、WiMAXなどの様々なRF規格に対応した高精度RF電力測定およびレベル制御に適しています。DC出力は、高容量負荷をドライブ可能な低出力インピーダンス・アンプでバッファされます。


アプリケーション

  • RMS電力測定
  • RF電力制御
  • 受信および送信利得制御
  • W-CDMA、CDMA2000、TD-SCDMA、WiMAX
  • RF計測

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT5570IDD#PBF
  • HTML
  • HTML
LT5570IDD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 17, 2021

- 21_0107

Obsolesence of LT5570

LT5570IDD#PBF

最終販売

LT5570IDD#TRPBF

製造中止

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 17, 2021

- 21_0107

arrow down

Obsolesence of LT5570

LT5570IDD#PBF

最終販売

LT5570IDD#TRPBF

製造中止

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

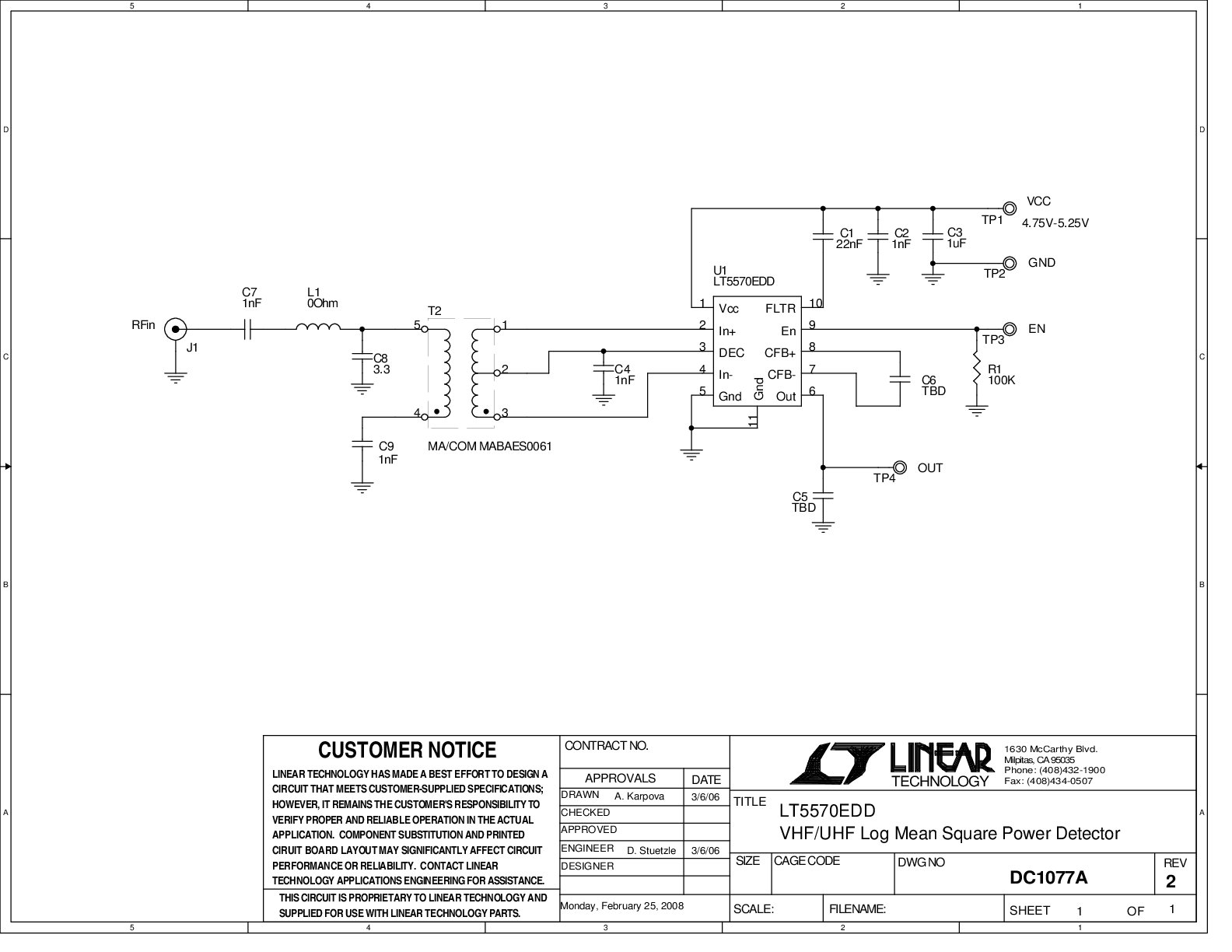

DC1077A

LT5570IDD | RMS Power Detector for Low Frequency 40MHz to 875MHz

reference details image

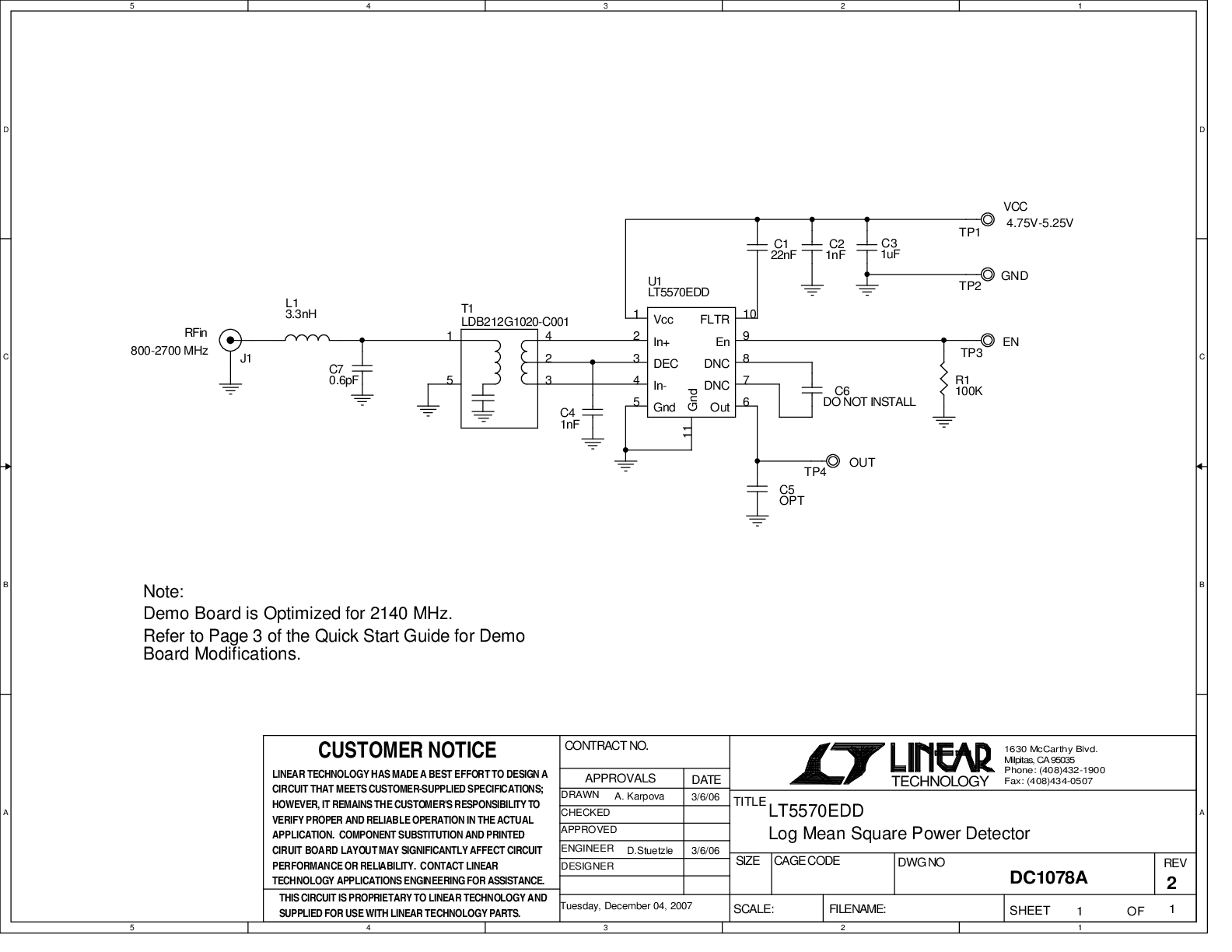

DC1078A

LT5570IDD | RMS Power Detector for 1.85GHz to 2.7GHz Frequency Range
