特長
- 広い入力電圧範囲：4V～36V
- 独立した2つの1.6A/40V同期整流式降圧レギュレータ
- 内部True Color PWM™調光（8192:1）、アナログ調光、およびフォルト通知対応のI2Cインタフェース
- 1000:1の外部True Color PWM 調光および10:1の外部アナログ調光
- PWM制御および出力切断用のPMOSスイッチ・ドライバ
- 定電流レギュレーション：±3%
- 調整可能な周波数：200kHz ～2MHz
- クロック出力との周波数同期
- プログラム可能なOPENLED（開放）保護（通知機能あり）
- 短絡保護（通知機能あり）
- プログラム可能な低電圧ロックアウト（ヒステリシスあり）
- 内部補償
- I2C対応の9つの固有デバイス・アドレス
- 5mm×6mm 36ピンQFNパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3964は、定電流源または定電圧源として動作する目的で設計されたデュアル同期整流式降圧DC/DCコンバータで、I2Cインタフェースを内蔵しており、LEDを駆動するのに最適です。固定周波数のピーク電流モード回路構成により、広範囲の電源電圧および出力電圧にわたって安定した動作が得られます。グランドを基準にした電圧帰還（FB）ピンは、いくつかのLED保護機能の入力として機能します。また、FBピンを使用すると、コンバータを定電圧源として動作させることもできます。最大出力電流は外付け抵抗によって設定され、出力電流アンプはレール・トゥ・レールの同相電圧範囲を備えています。LT3964はI2Cインタフェースを使用してマイクロコントローラと通信し、LEDフォルトの読み出し、PWM調光レジスタとアナログ調光レジスタの書き込み、およびフォト・マスクの設定を行います。I2CのPWM入力は、最大で8192:1のLED調光比を実現します。I2Cでプログラム可能なCTRLレジスタにより、外部のCTRLピンの利得と最大電流検出しきい値を設定して、補助のアナログ調光機能が得られます。
アプリケーション
- 汎用、産業用、医療用、自動車用の照明機器
- 定電流源、定電圧源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3964
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
151.87 K
ユーザ・ガイド
1
397.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3964HUHE#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3964HUHE#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3964IUHE#PBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT3964IUHE#TRPBF |
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
|
|
- LT3964HUHE#PBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3964HUHE#TRPBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3964IUHE#PBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3964IUHE#TRPBF
- ピン／パッケージ図
-
36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT3964HUHE#PBF
製造中止
LT3964HUHE#TRPBF
製造中止
LT3964IUHE#PBF
製造中
LT3964IUHE#TRPBF
製造中止
1 10, 2022
- 21_0152
Obsolescence of LT3964
LT3964HUHE#PBF
製造中止
LT3964HUHE#TRPBF
製造中止
LT3964IUHE#PBF
製造中
LT3964IUHE#TRPBF
製造中止
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT3964HUHE#PBF
製造中止
LT3964HUHE#TRPBF
製造中止
LT3964IUHE#PBF
製造中
LT3964IUHE#TRPBF
製造中止
1 10, 2022
- 21_0152
Obsolescence of LT3964
LT3964HUHE#PBF
製造中止
LT3964HUHE#TRPBF
製造中止
LT3964IUHE#PBF
製造中
LT3964IUHE#TRPBF
製造中止
ソフトウェアおよび製品のエコシステム
評価用キット 1

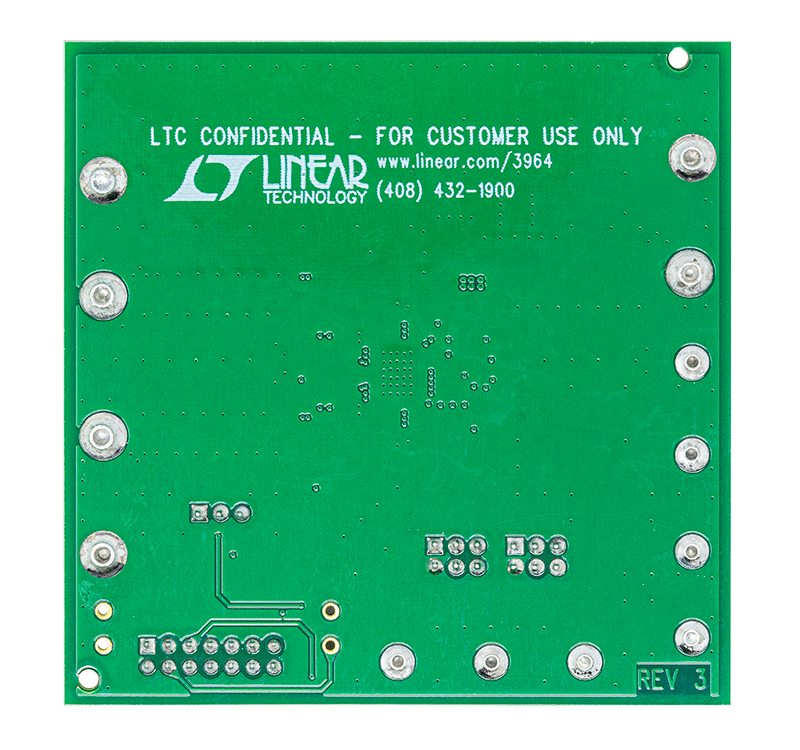

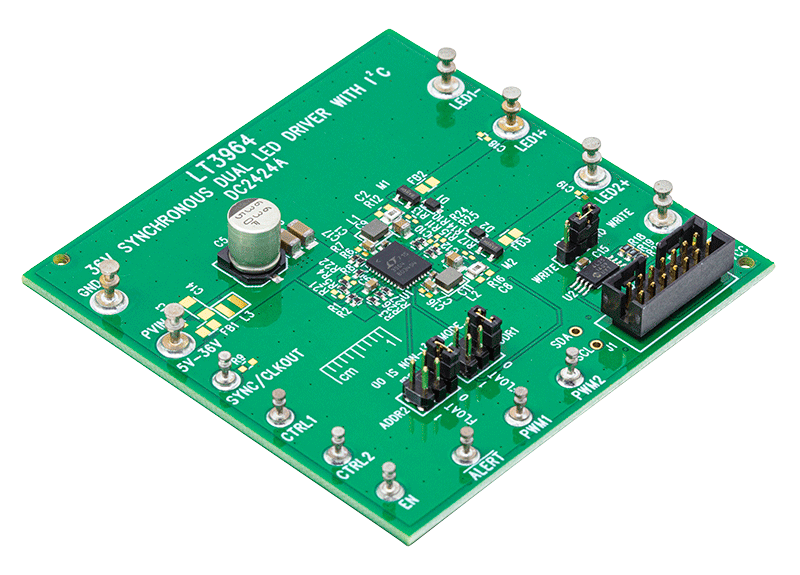

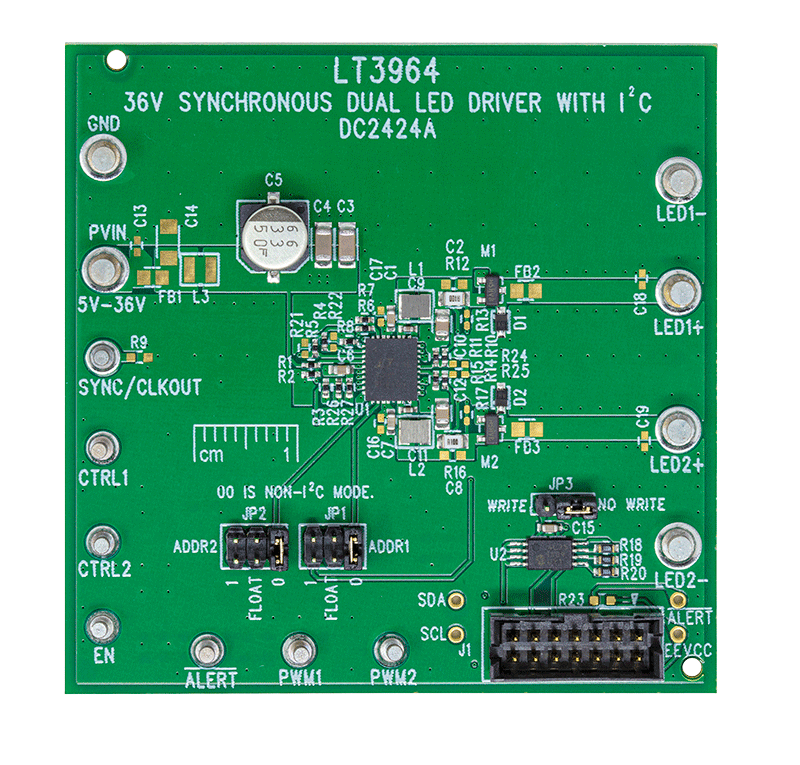

DC2424A
LT3964 Demo Board | VIN = 5V to 36V driving two separate LED strings (1ALED/~3.6VLED) at 2MHz
製品の詳細

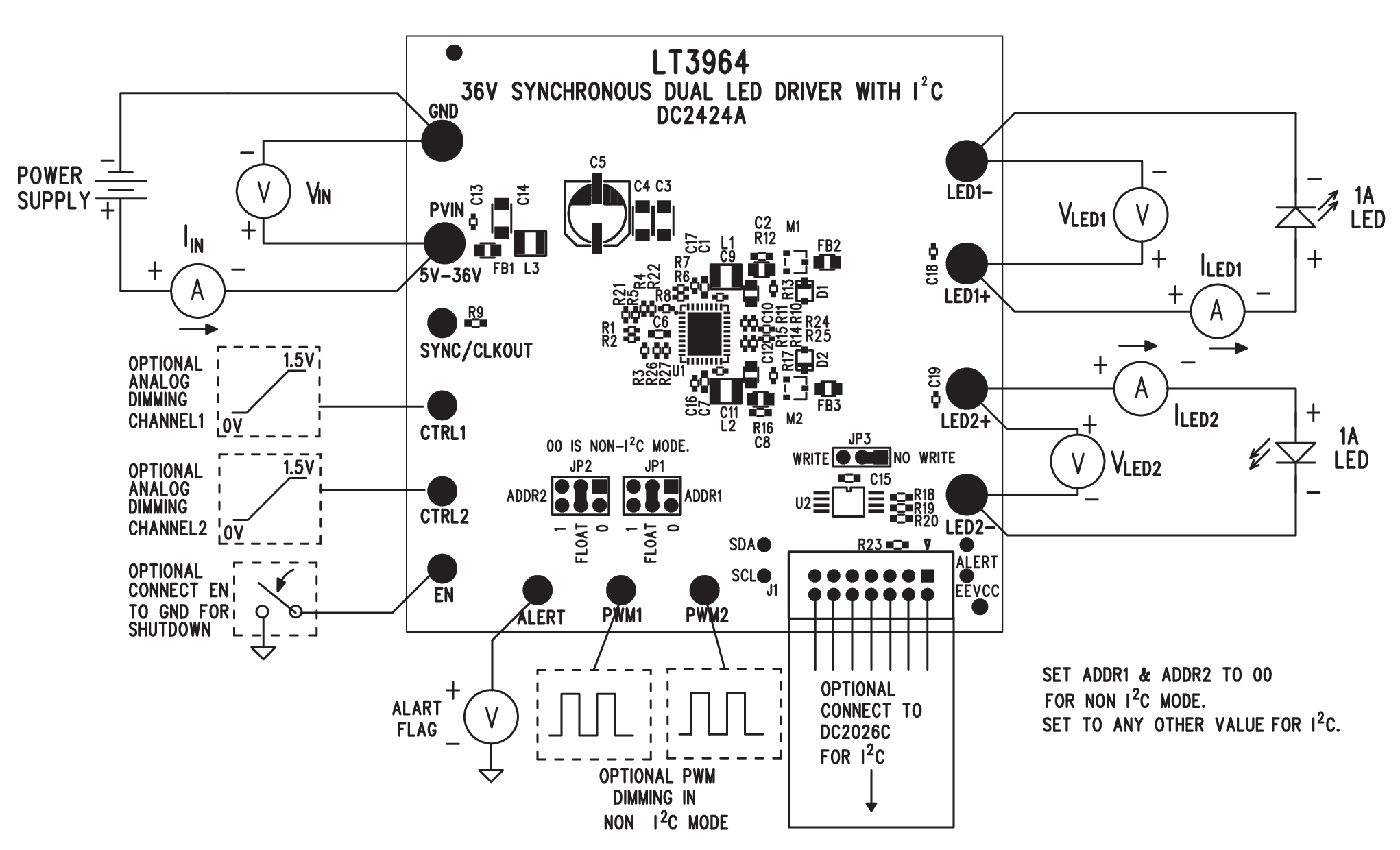

The DC2424A is a 36V synchronous dual LED driver with I2C featuring the LT3964. It drives two separate LEDs (or channels of LEDs) at 1A when VIN is between 5V and 36V. DC2424A runs at 2MHz switching frequency. Its two channels can drive separate LED strings which can have different currents, voltages, or dimming ratios. It can be controlled with I2C communications or it can be run in non-I2C mode with proper ADDR pin settings. It is protected against both open and short LED conditions and reports the faults. In I2C mode, faults can be enabled or disabled. Up to 9 different DC2424As can be placed on the same I2C bus with unique addresses. A graphical user interface (GUI) is available through QuikEval™ when connected to a DC2026C Linduino® One demo circuit.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
