LT3952A

4Aのスイッチ電流に対応した60V LEDドライバ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.48
特長
  • 4000:1トゥルー・カラーPWM調光
  • 4A、60Vの内部DMOSスイッチ
  • 広い入力電圧範囲:3V~42V
  • モニタ付きの0V~60Vの出力電流レギュレーション
  • PWMおよび出力切断用のPMOSスイッチ・ドライバ
  • LED短絡保護機能とSHORTLEDフラグ
  • 内蔵スペクトラム拡散周波数変調
  • 定電流および定電圧レギュレーション
  • 入力電流制限とモニタ
  • 調整可能な周波数:200kHz~3MHz、外部クロックと同期可能
  • 10:1のアナログ調光
  • OPENLEDフラグによるプログラマブルなオープンLED保護
  • プログラマブルVIN低電圧および過電圧ロックアウト
  • 28ピンTSSOPパッケージを採用
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LT3952Aは、60V、80mΩ DMOSパワー・スイッチを内蔵した電流モード昇圧DC/DCコンバータです。LT3952Aは、様々な構成で高出力LEDを駆動できるように設計されています。入出力電流レギュレーション・ループと出力電圧レギュレーションを組み合わせることで、柔軟な電流源/電圧源として動作します。

プログラマブル・スイッチング周波数とオプションのスペクトラム変調によってEMIを低減しながら、効率や部品サイズを改善するために外付け部品を最適化することもできます。LED電流は外部検出抵抗を使用して設定できるほか、CTRLピンに入力する電圧によってゼロからフルスケールの間で調整できます。外部PWM入力では、LEDのオン/オフ制御と4000:1の調光比が提供され、内部PWMジェネレータでは、スタンドアロン・アプリケーションまたはI/Oが制限されるアプリケーションに対する高効率のPWM調光が提供されます。LT3952Aは、熱強化型の28ピンTSSOPパッケージを採用しています。

アプリケーション

  • ディスプレイのバックライト
  • 自動車用および航空機用の照明機器
  • 高精度の電流制限電圧レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3952AEFE#PBF
  • HTML
  • HTML
LT3952AEFE#TRPBF
  • HTML
  • HTML
LT3952AEFE#WPBF
  • HTML
  • HTML
LT3952AEFE#WTRPBF
  • HTML
  • HTML
LT3952AHFE#PBF
  • HTML
  • HTML
LT3952AHFE#TRPBF
  • HTML
  • HTML
LT3952AHFE#WPBF
  • HTML
  • HTML
LT3952AHFE#WTRPBF
  • HTML
  • HTML
LT3952AIFE#PBF
  • HTML
  • HTML
LT3952AIFE#TRPBF
  • HTML
  • HTML
LT3952AIFE#WPBF
  • HTML
  • HTML
LT3952AIFE#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3952AEFE#PBF

製造中

LT3952AEFE#TRPBF

製造中

LT3952AEFE#WPBF

製造中

LT3952AEFE#WTRPBF

製造中

LT3952AHFE#PBF

製造中

LT3952AHFE#TRPBF

製造中

LT3952AHFE#WPBF

製造中

LT3952AHFE#WTRPBF

製造中

LT3952AIFE#PBF

製造中

LT3952AIFE#TRPBF

製造中

LT3952AIFE#WPBF

製造中

LT3952AIFE#WTRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3952AEFE#PBF

製造中

LT3952AEFE#TRPBF

製造中

LT3952AEFE#WPBF

製造中

LT3952AEFE#WTRPBF

製造中

LT3952AHFE#PBF

製造中

LT3952AHFE#TRPBF

製造中

LT3952AHFE#WPBF

製造中

LT3952AHFE#WTRPBF

製造中

LT3952AIFE#PBF

製造中

LT3952AIFE#TRPBF

製造中

LT3952AIFE#WPBF

製造中

LT3952AIFE#WTRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

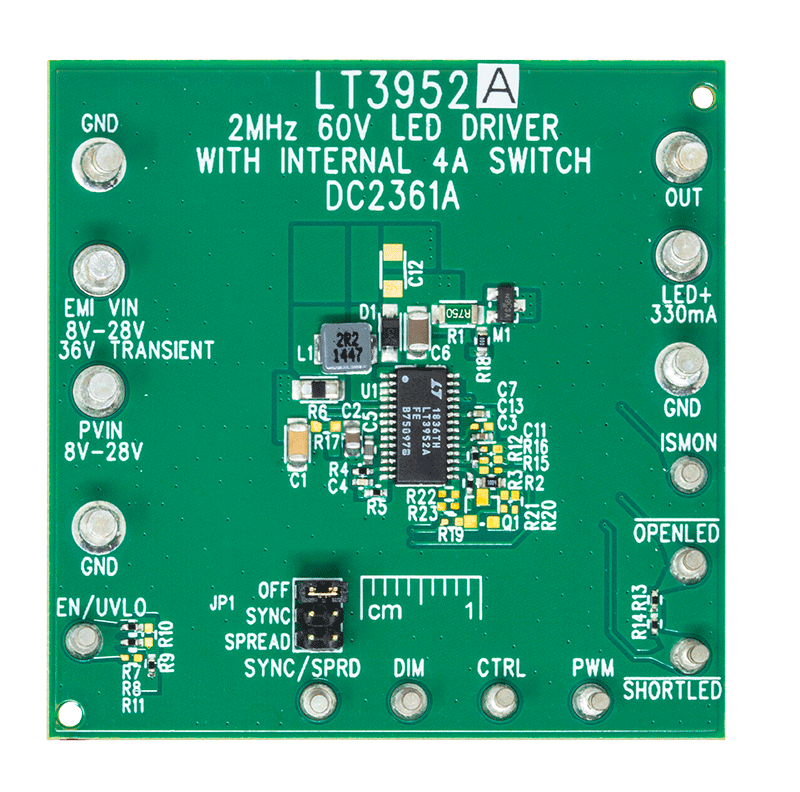

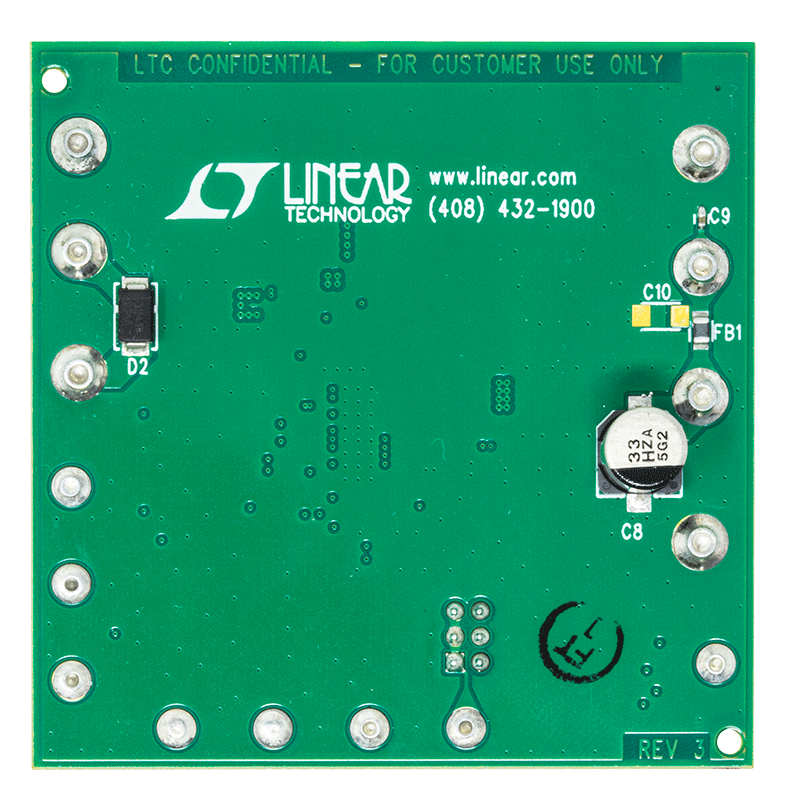

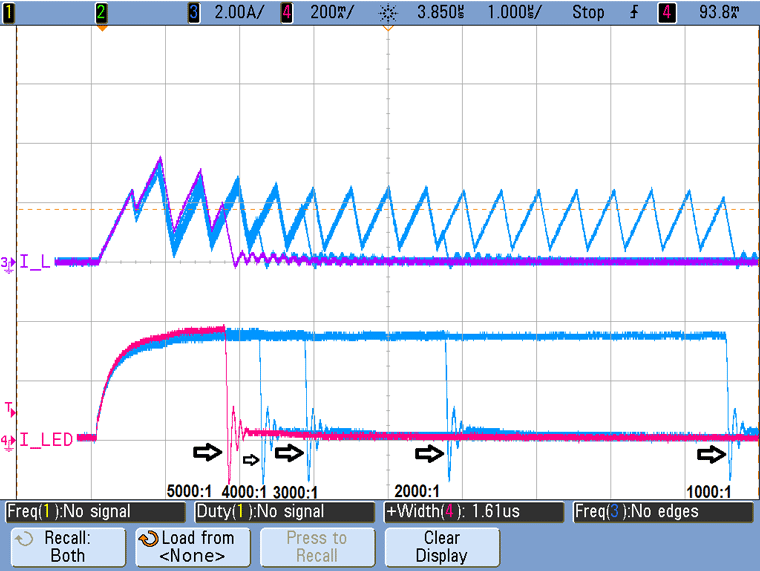

DC2361A

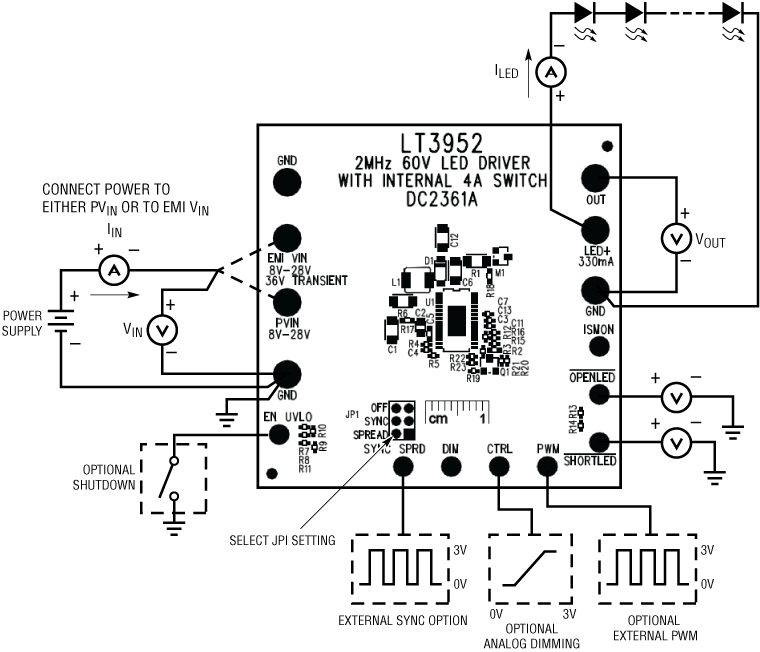

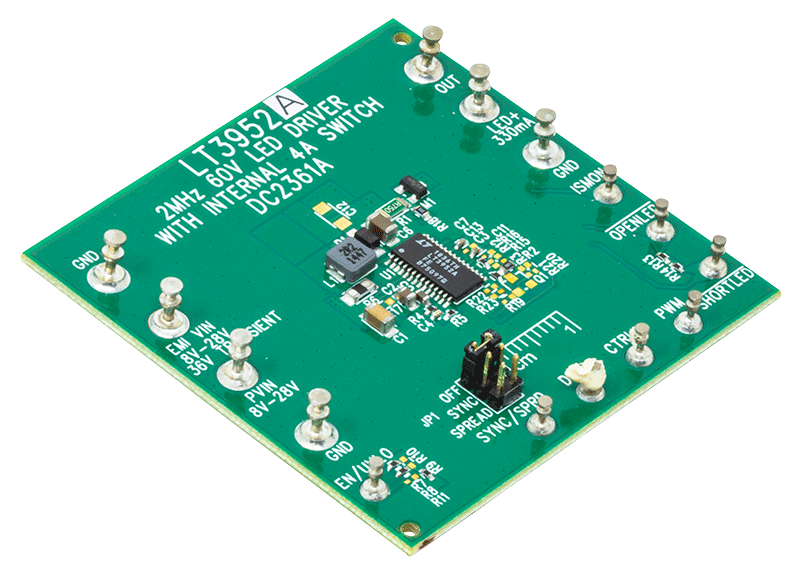

LT3952AEFEデモ・ボード | 2MHz LEDドライバ、8V ≤ VIN ≤ 28V、IOUT = 330mA(40V時)

zoom

DC2361A

LT3952AEFEデモ・ボード | 2MHz LEDドライバ、8V ≤ VIN ≤ 28V、IOUT = 330mA(40V時)

LT3952AEFEデモ・ボード | 2MHz LEDドライバ、8V ≤ VIN ≤ 28V、IOUT = 330mA(40V時)

製品の詳細

デモ回路DC2361Aは、LT3952AモノリシックLEDドライバを搭載した、4Aスイッチ内蔵の2MHz 60V LEDドライバです。この回路は、8V~28V(トランジェントは36V)の入力電圧を受け取り、330mA時に最大40Vで1列のLEDに対して昇圧します。DC2361Aは、内蔵4Aスイッチ、定電流および定電圧出力制御、入力電流制限と監視を備えています。

reference details image

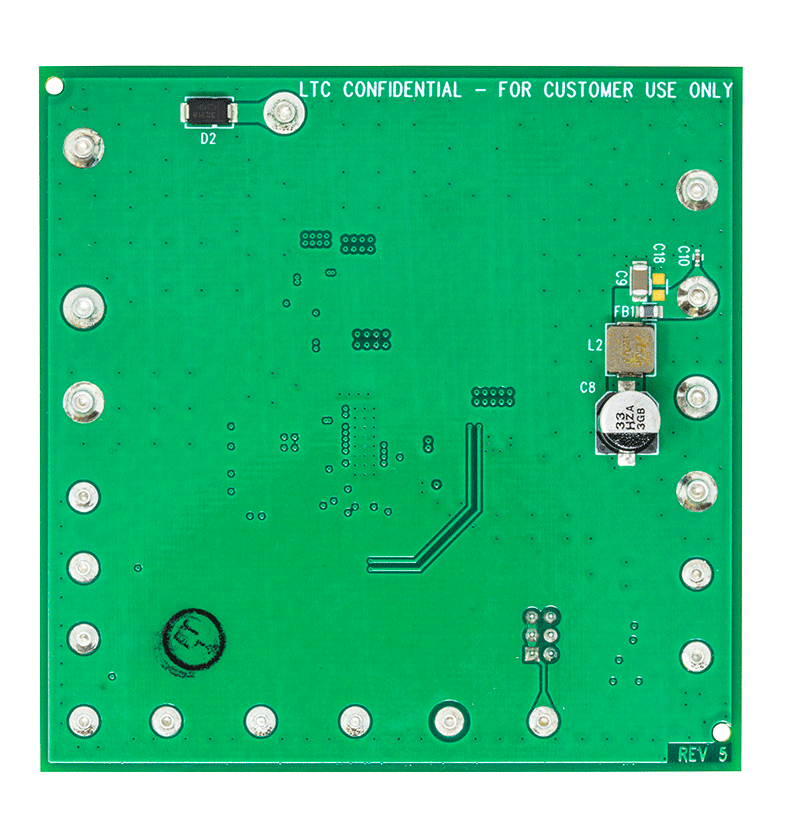

DC2013A

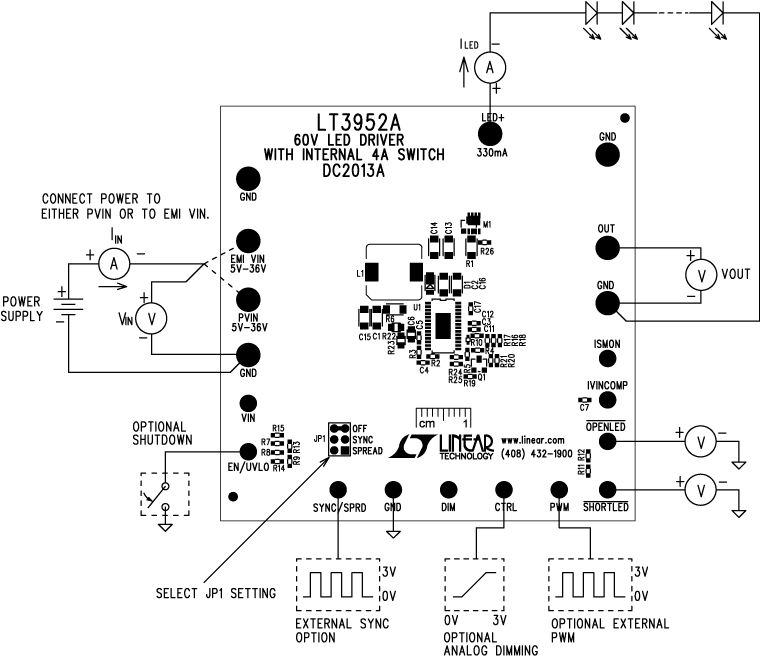

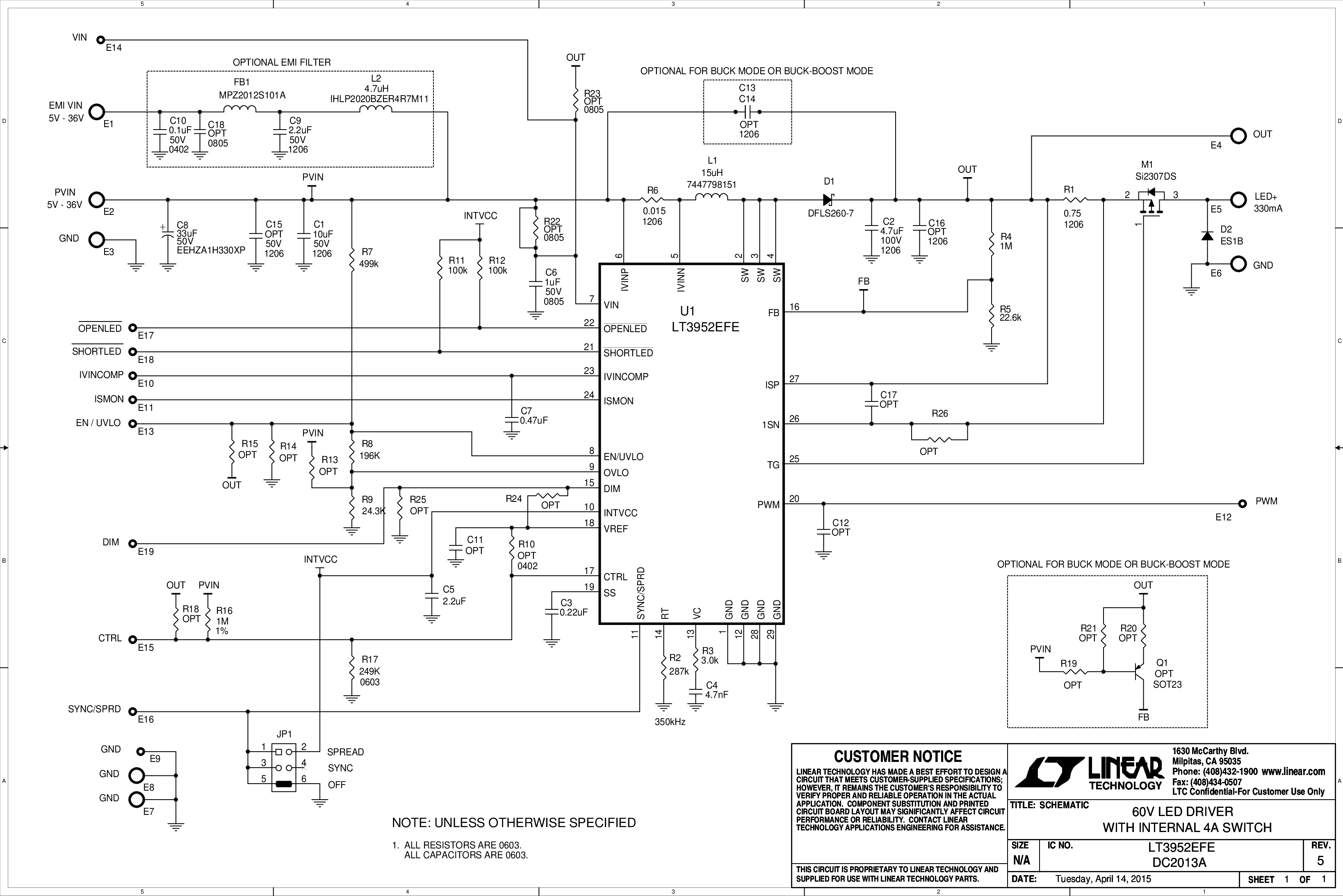

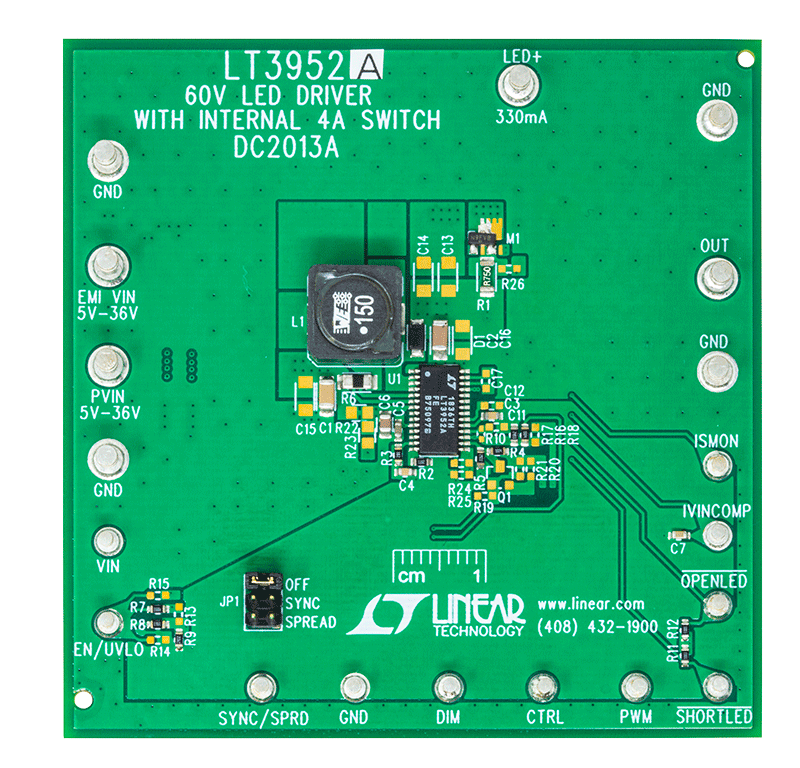

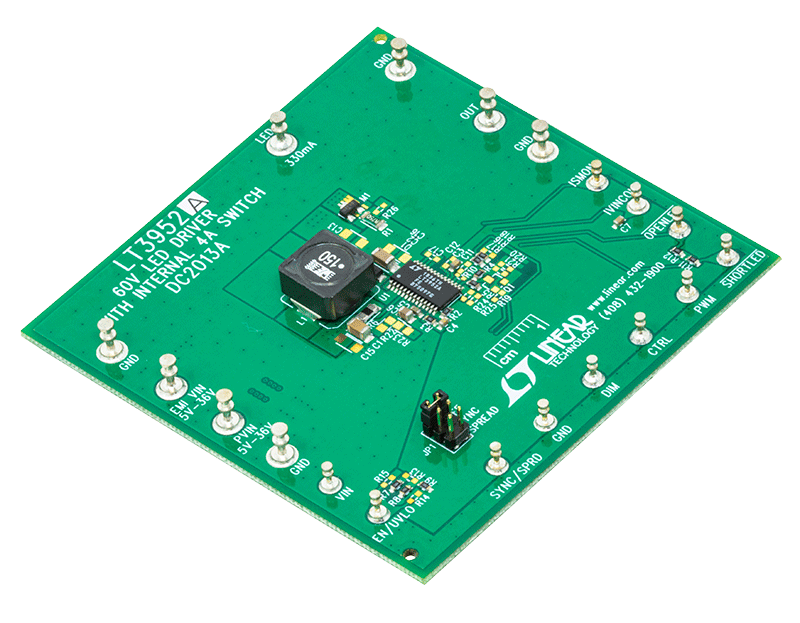

LT3952AEFEデモ・ボード | CC/CVブーストLEDドライバ、5V ≤ VIN ≤ 36V、VLED = VIN、330mA時に最大50V
