LT3804

オプト・ドライバ付きの2次側デュアル出力コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.44
特長
  • 2つの2次出力を安定化
  • オプトカプラ・フィードバック・ドライバと2次出力同期ドライバコントローラ
  • 真の差動リモート・センス・レギュレーション
  • 高いスイッチング周波数:最大800kHz
  • プログラム可能な電流制限
  • プログラム可能なソフトスタートとパワーグッド
  • 周波数の自動同期化
  • 熱特性が改善された28ピンTSSOPパッケージ
製品概要
show more Icon

LT3804は、単一2次巻線絶縁電源において複数の出力を安定化する、オプトカプラ・フィードバック制御付きの高効率降圧スイッチング・レギュレータです。

LT3804は、エラー・アンプと1次(メイン)出力を安定化するオプトカプラ・ドライバを内蔵しています。また、このデバイスはデュアル同期NチャネルMOSFETをドライブする完全なPWMコントローラを内蔵しているので、2次出力を安定化できます。リーディングエッジ変調により、1次側電流モード制御または1次側電圧モード制御で動作します。LT3804はトランスの2次巻線の立ち下がりエッジに同期し、シングルエンド絶縁パワー・コンバータ方式またはダブルエンド絶縁パワー・コンバータ方式で使用可能です。ユーザが選択可能な不連続導通モードにより、軽負荷時の効率が向上します。

各出力フィードバック・アンプに真の差動Kelvin検知を使用しているので、高い安定化精度が得られ、シンプルな設計が可能です。他に、ソフトスタート、電流制限、パワーグッド・フラグなどの機能も搭載しています。


アプリケーション

  • 48V入力絶縁DC/DCコンバータ
  • マルチ出力電源
  • オフライン・コンバータ
  • DC/DCパワー・モジュール

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.44

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3804EFE#PBF
  • HTML
  • HTML
LT3804EFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

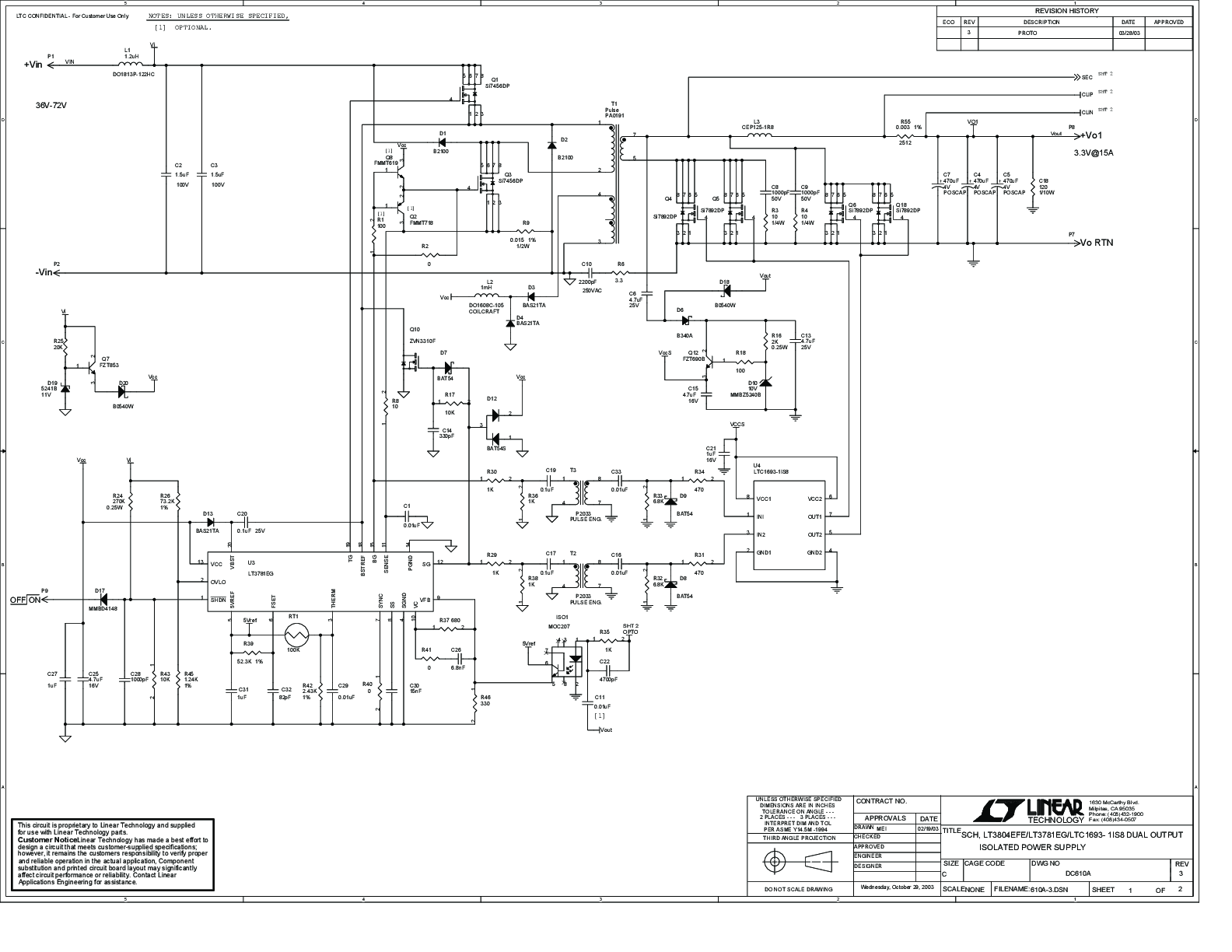

DC610A

LT3804EFE LT3781EG LTC1693-1IS8 | Dual Output Isolated Power Supply, 36V to 72V Input, +Vo1 = 3.3V @ 15A, +Vo2 = 1.8V @ 15A

zoom

DC610A

LT3804EFE LT3781EG LTC1693-1IS8 | Dual Output Isolated Power Supply, 36V to 72V Input, +Vo1 = 3.3V @ 15A, +Vo2 = 1.8V @ 15A

LT3804EFE LT3781EG LTC1693-1IS8 | Dual Output Isolated Power Supply, 36V to 72V Input, +Vo1 = 3.3V @ 15A, +Vo2 = 1.8V @ 15A

製品の詳細

DC610A Demo Board for:

LTC1693 High Speed Single/Dual N-Channel MOSFET Drivers

LT3804 Secondary Side Dual Output Controller with Opto Driver

LT3781 Bootstrap Start Dual Transistor Synchronous Forward Controller
