LT3750A: コンデンサ・チャージャ・コントローラ データシート6/17/2021
製品概要
機能と利点
- 任意のサイズのコンデンサを充電
- 容易に調整可能な出力電圧
- 高電流NMOS FETを駆動
- 1次側検出により出力分圧器が不要
- 広い入力範囲：3V～24V
- ゲートをVCC～2Vまで駆動
- 10ピンMSパッケージを採用
製品概要

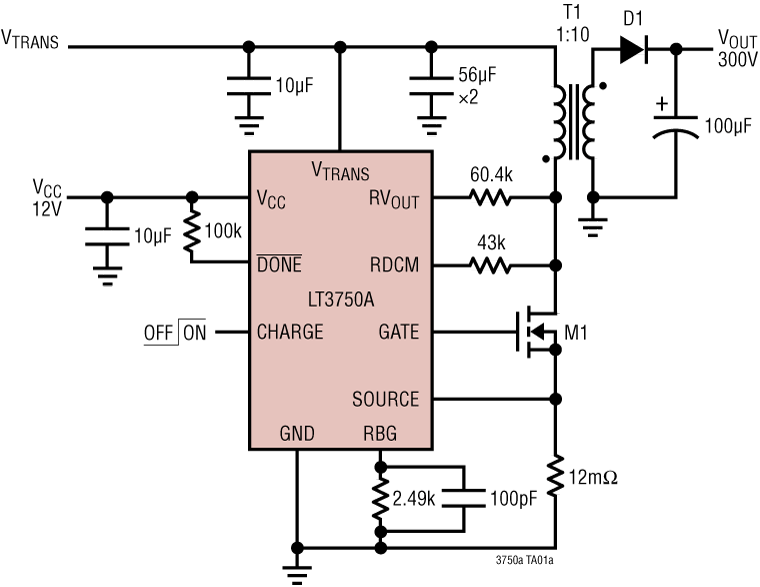

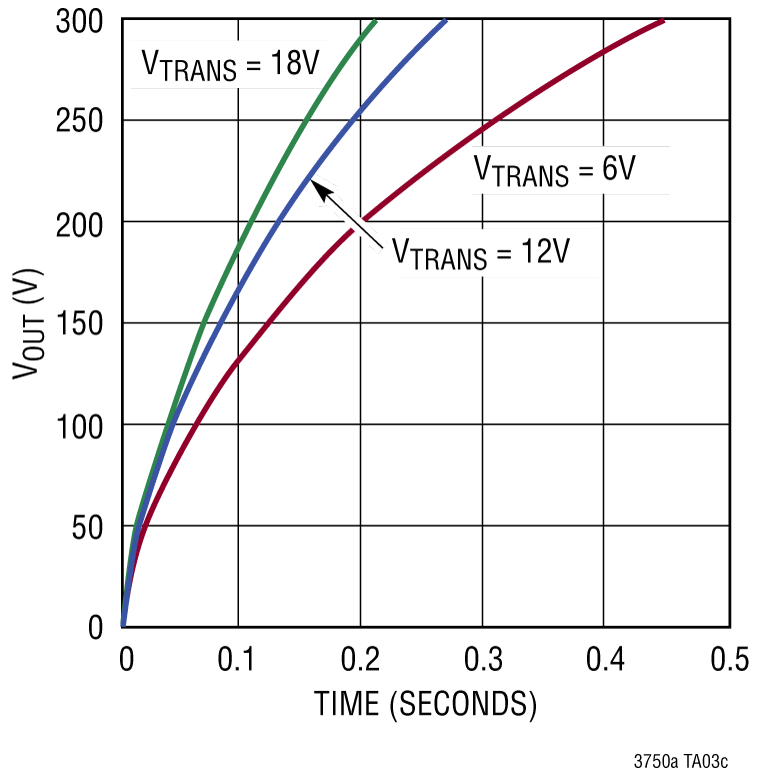

LT3750Aは、大きなコンデンサをユーザーが調整可能な目標電圧まで迅速に充電するために設計されたフライバック・コンバータです。特許取得済みの境界モード制御方式*により、遷移損失が最小化され、トランス・サイズが小さくなります。トランス巻数比および2つの外付け抵抗により、出力電圧を容易に調整できます。*低い78mVの電流検出により、ピーク・スイッチ電流を正確に制限でき、効率の最大化に役立ちます。LT3750Aは、広い入力電圧範囲を持ち、様々な電源により動作します。標準的なアプリケーションでは、100μFコンデンサを300ms未満で300Vに充電できます。
CHARGEピンにより、ユーザーはLT3750Aを完全に制御できます。DONEピンは、コンデンサがプログラムされた値に到達し、部品の充電が停止したタイミングを示します。
アプリケーション
- 緊急警告ビーコン
- プロフェッショナル向け写真撮影用フラッシュ・システム
- セキュリティ／在庫管理システム
- 高電圧電源
- 電気柵
- 起爆装置
