LT3697

製造中

ケーブルの電圧降下を補償するUSB 5V/2.5A出力、35V入力の降圧レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 高精度5V出力
  • プログラム可能なケーブル電圧降下補償
  • プログラム可能な出力電流制限
  • 可変出力電圧：5.0V～6.1V
  • 二重の入力帰還経路によりUSBスイッチの出力でレギュレーション可能
  • アクティブ負荷により出力のオーバーシュートを低減
  • USB出力での過電流を示すFLTフラグ
  • 1.5msのFLTフラグ遅延により活線挿入事象をフィルタで除去
  • USB出力電流モニタ
  • 広い入力電圧範囲：5V～35Vで動作
  • 入力トランジェント耐圧：最大60V
  • 最大出力電流：2.5A
  • GNDおよび自動車用バッテリへの出力短絡耐性
  • 調整可能なスイッチング周波数：300kHz～2.2MHz
  • 300kHz～2.2MHzの範囲で同期可能
  • 熱特性が改善された小型16ピンMSOPパッケージ
LT3697
ケーブルの電圧降下を補償するUSB 5V/2.5A出力、35V入力の降圧レギュレータ

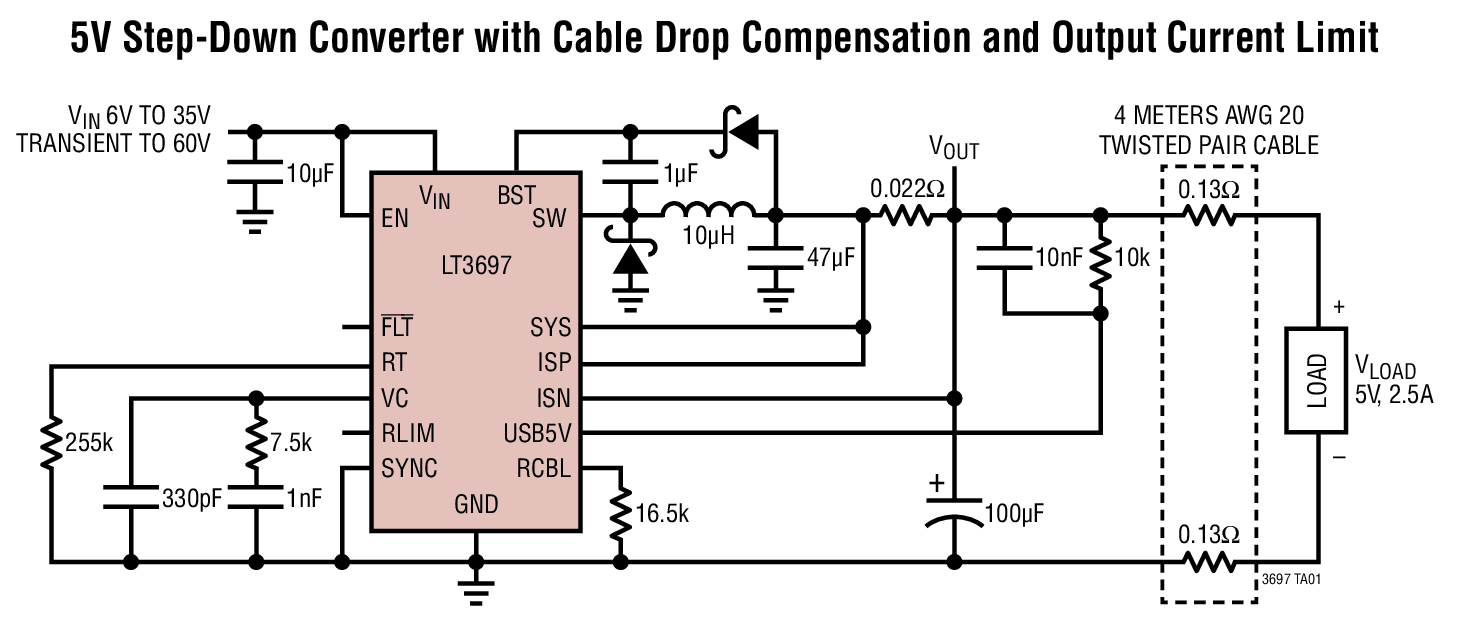

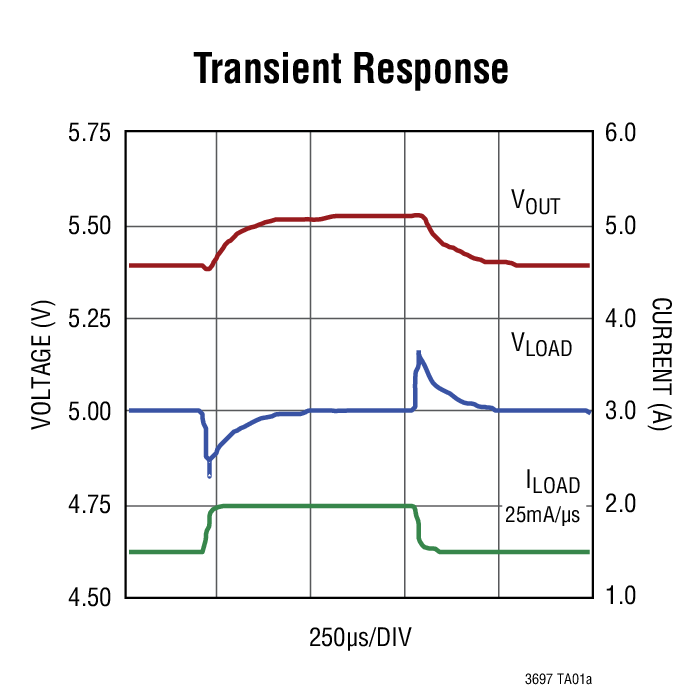

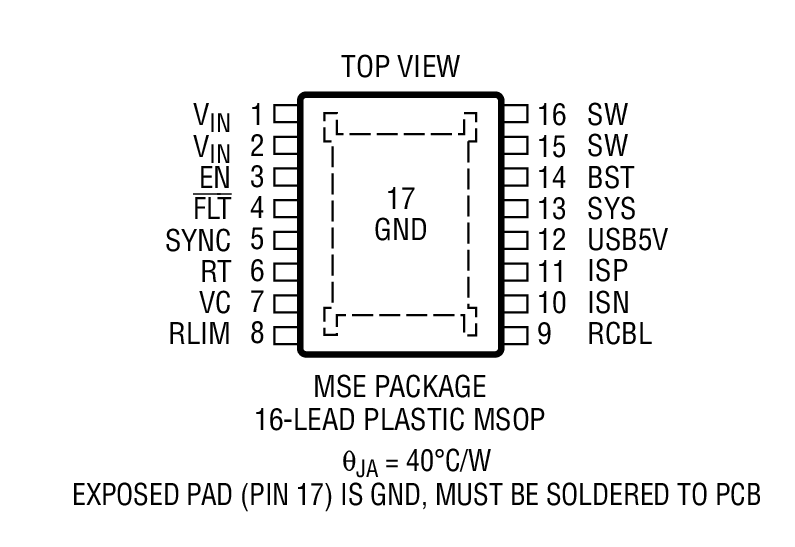

5V Step-Down Converter with Cable Drop Compensation and Output Current Limit Transient Response Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4362
新規設計に推奨 1.2A過電圧/過電流保護デバイス
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3697
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1893A

LT3697EMSE Demo Board | 8V ≤ VIN ≤ 35V; VOUT = 5V at 2.4A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1893A is a USB 5V, 2.4A output, 35V input buck with cable drop compensation featuring the LT3697. The LT3697 is a step-down switching regulator designed to power 5V USB applications. A precise output voltage and programmable cable drop compensation maintain accurate 5V regulation at the USB socket at the end of a long cable. The circuit was designed to run at 500kHz to avoid the AM band. The demo board has an EMI filter installed. The radiated EMI performance of the board is on Figures 3 to 5, showing the circuit passes CISPR25 Class 5 with a wide margin.
DC1893A
LT3697EMSE Demo Board | 8V ≤ VIN ≤ 35V; VOUT = 5V at 2.4A

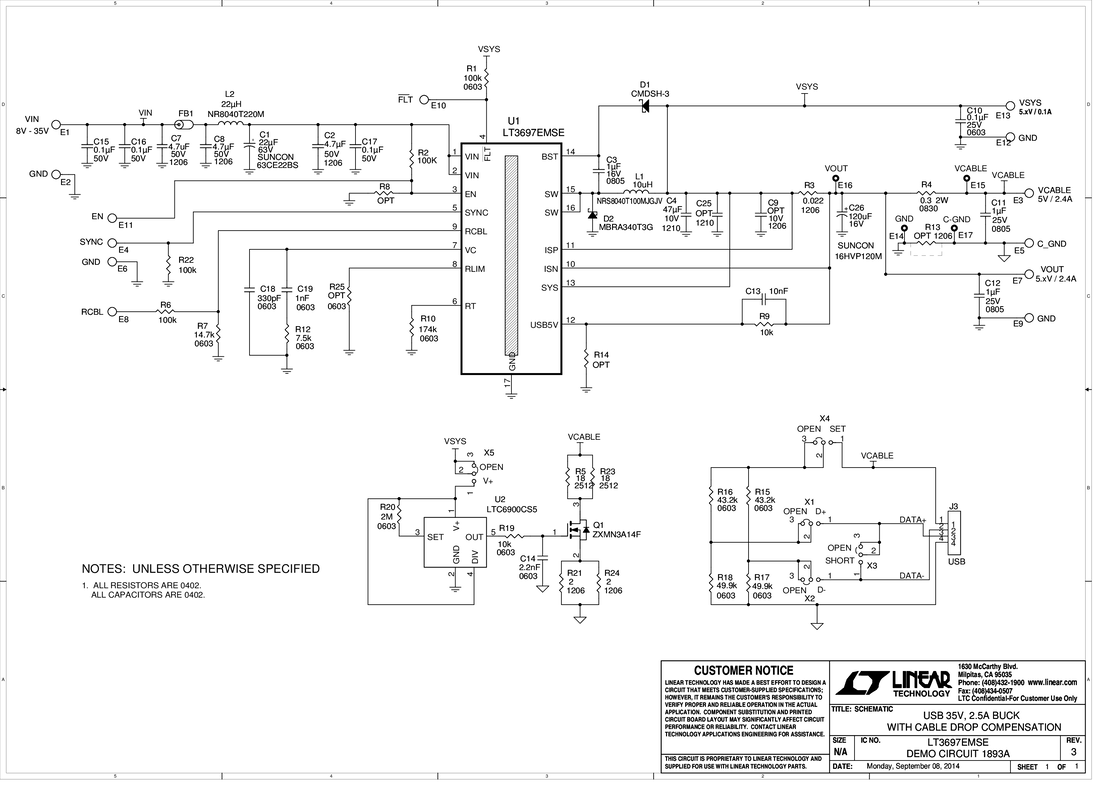

DC1893A - Schematic
