特長
- 広い入力電圧範囲：3.6V～36V動作
- 抵抗で調整可能なスイッチング周波数：400kHz～2.2MHz
- 短絡およびオープンLED保護
- スイッチ電流センス抵抗を内蔵
- 外付け抵抗でLED電流を設定、ピンで10:1調光比を選択
- 50mA/500mAのLED電流設定
- キャッチダイオード電流センスによって高入力電圧時の暴走を防止
- 熱特性が改善された小型10ピンDFN（2mm×3mm）およびMSOP-10パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3592は、定電流源として動作するように設計された固定周波数降圧DC/DCコンバータです。外付けセンス抵抗によって出力電流をモニタし、正確な電流レギュレーションが可能なので、高電流LEDのドライブに最適です。出力電流は外部信号を使用して10:1で調光可能なので、夜間ブレーキ･ライトに適しています。
高いスイッチング周波数にはいくつかの利点があり、小型のインダクタやセラミック･コンデンサを使用可能にします。LT3592の10ピンDFNリードレス表面実装パッケージに小型部品を組み合わせることにより、代替ソリューションに比べてスペースとコストを削減します。固定スイッチング周波数と低インピーダンスのセラミック･コンデンサにより、出力リップルが低く予測可能です。
LT3592は入力電圧範囲が3.6V～36Vで、様々なアプリケーションで使用できます。電流モードPWMアーキテクチャにより、高速過渡応答とサイクルごとの電流制限を実現します。また、サーマル･シャットダウンにより、さらなる保護を提供します。
アプリケーション
- 自動車用信号照明
- 産業用照明
- 定電流源、定電圧源
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3592
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
194.00K
信頼性データ
1
34.01 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3592EDDB#TRMPBF |
10-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3592EDDB#TRPBF |
10-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3592EMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LT3592EMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LT3592IDDB#TRMPBF |
10-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3592IDDB#TRPBF |
10-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3592IMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LT3592IMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
- LT3592EDDB#TRMPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3592EDDB#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3592EMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3592EMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3592IDDB#TRMPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3592IDDB#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3592IMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3592IMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3592EMSE#PBF
製造中
LT3592EMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3592EMSE#PBF
製造中
LT3592EMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3592EMSE#PBF
製造中
LT3592EMSE#TRPBF
製造中
LT3592IMSE#PBF
製造中
LT3592IMSE#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3592IMSE#PBF
製造中
LT3592IMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3592EMSE#PBF
製造中
LT3592EMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3592EMSE#PBF
製造中
LT3592EMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3592EMSE#PBF
製造中
LT3592EMSE#TRPBF
製造中
LT3592IMSE#PBF
製造中
LT3592IMSE#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3592IMSE#PBF
製造中
LT3592IMSE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC1205A

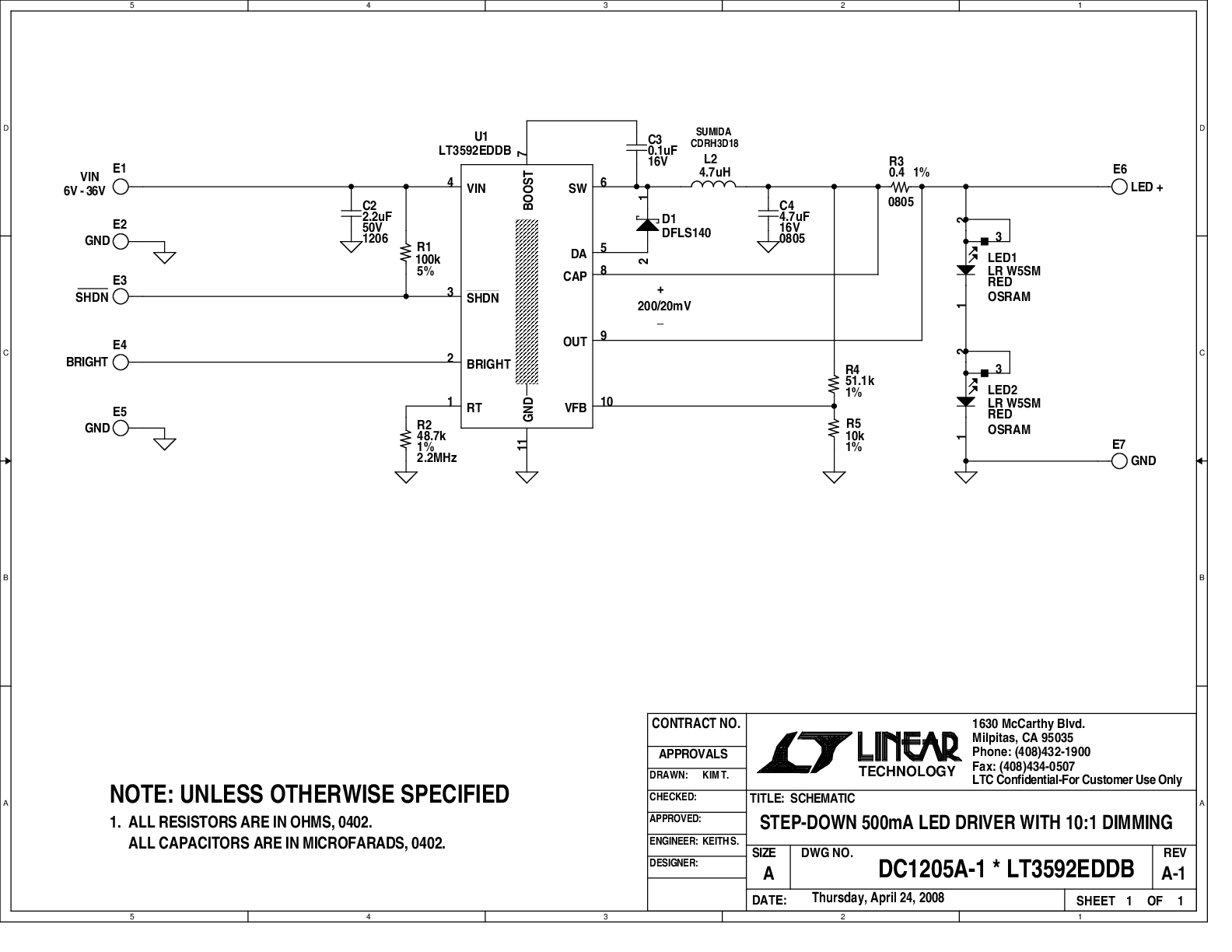

LT3592EDDB Demo Board | 500mA Wide Input Voltage Range Step-Down LED Driver with 10:1 Dimming
