製品概要

機能と利点

  • 入力電圧範囲:2.7V~10V
  • 900mA昇圧コンバータ
  • デュアル・フルブリッジ・ピエゾ・ドライバ
  • 500kHz~2.25MHzの範囲でスイッチング周波数をプログラム可能
  • 最大2.5MHzまで同期可能
  • ソフトスタート
  • 各ピエゾ・ドライバと昇圧コンバータを個別にイネーブル
  • 4mm×4mmの20ピンQFNパッケージ

製品概要

LT3572は、5V電源使用時、2個のピエゾモータを最大40Vでドライブ可能な、高集積デュアル・ピエゾモータ・ドライバです。それぞれのピエゾ・ドライバは、昇圧コンバータと共に、個別にオン/オフが可能です。

昇圧レギュレータは、起動時に突入電流を制限するソフトスタート機能を搭載しています。昇圧レギュレータのスイッチング周波数は外付け抵抗で設定可能です。また、この周波数は外部クロックに同期させることも可能です。PGOODピンは、昇圧コンバータの出力が安定化状態にあり、ピエゾ・ドライバがスイッチングを開始できることを知らせます。

LT3572は4mm×4mmの20ピンQFNパッケージで供給されます。


アプリケーション

  • ピエゾモータ・ドライブ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

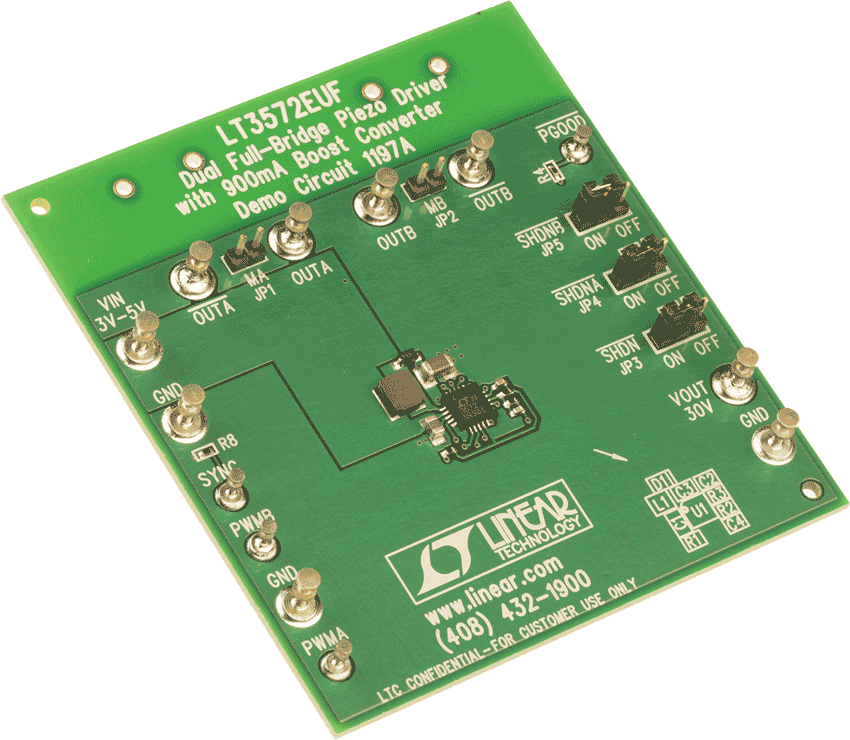

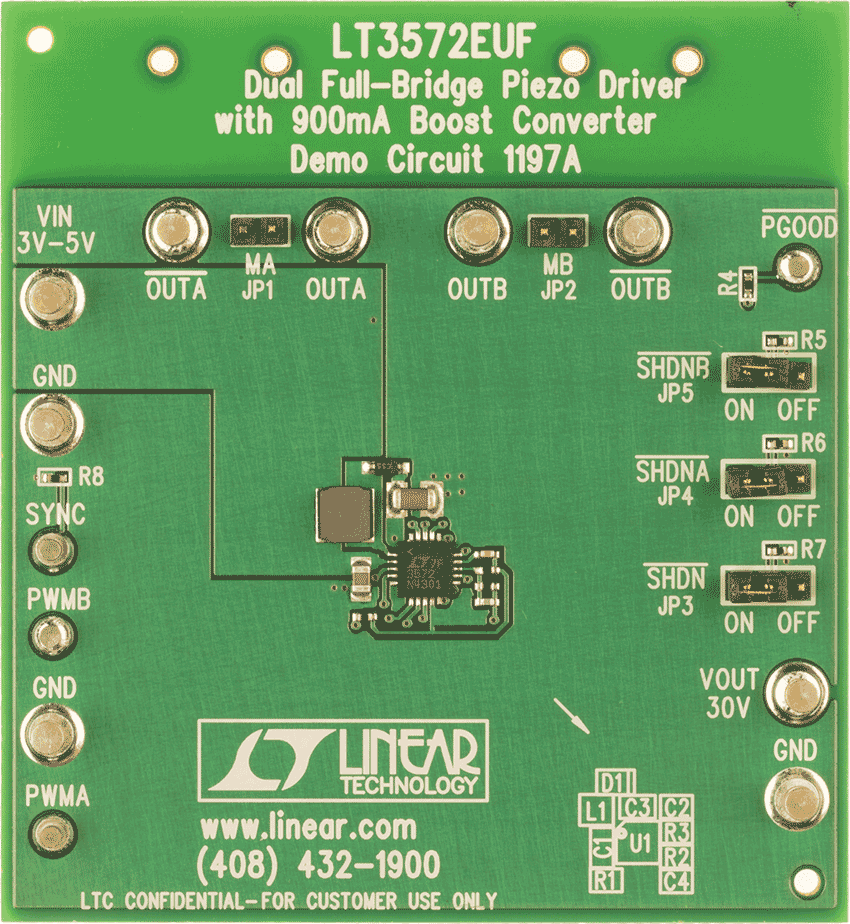

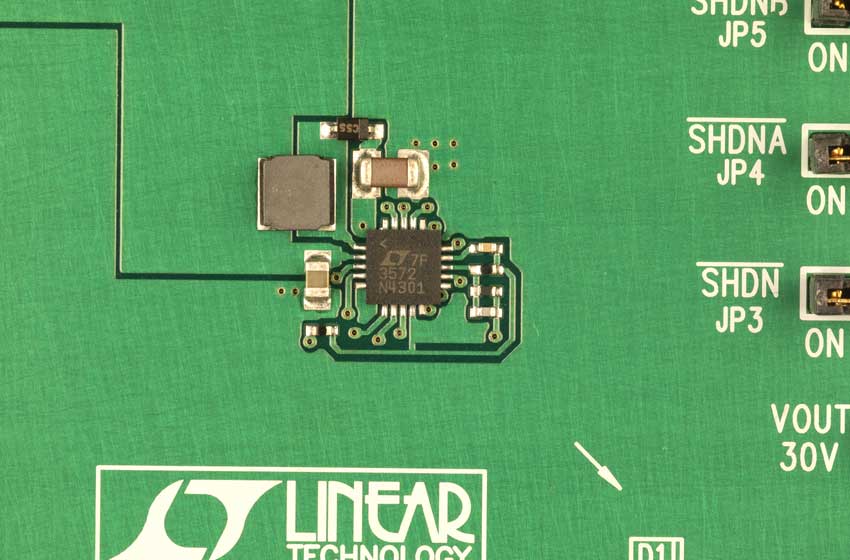

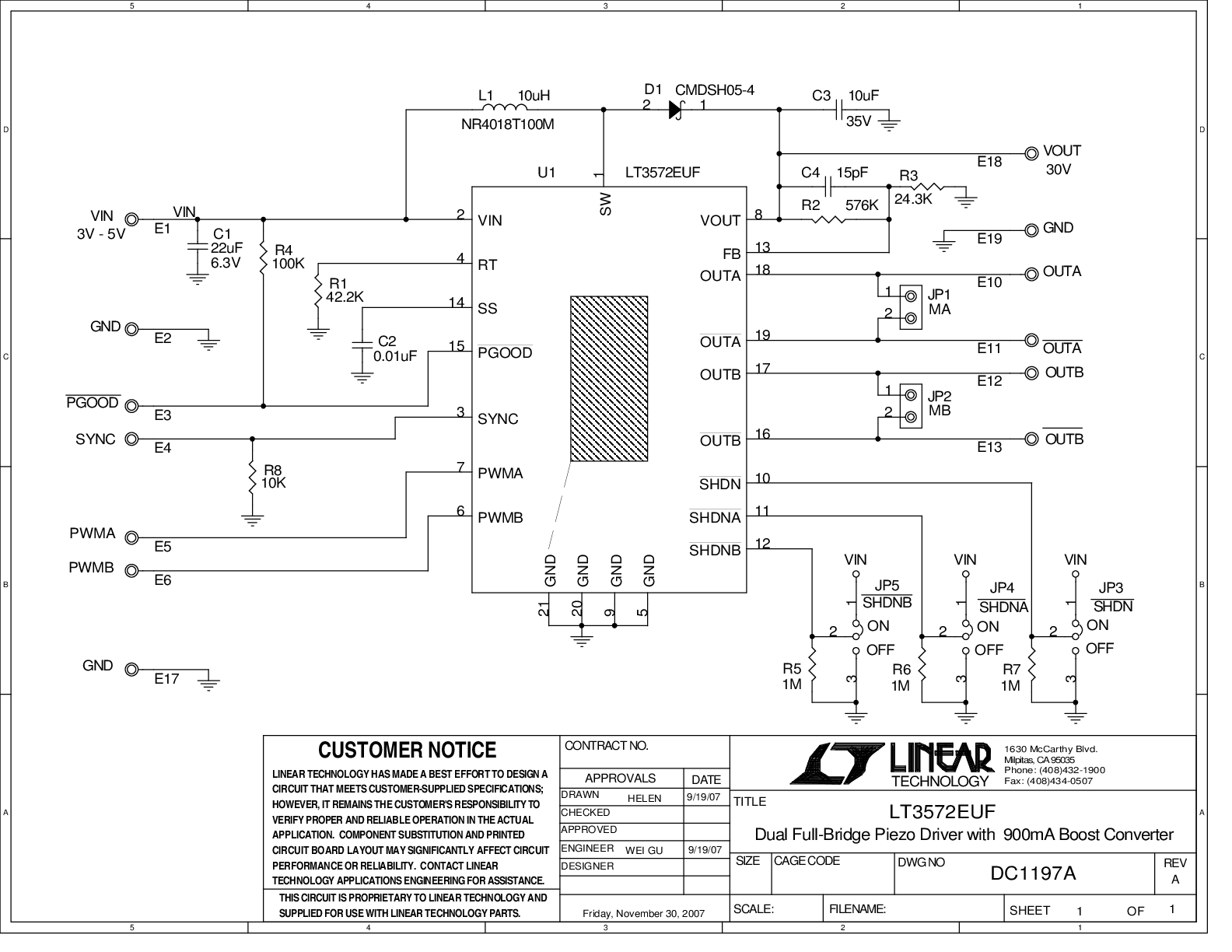

評価キット (1)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT3572

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LT3572EUF#PBF 材料宣誓書(MD) 信頼性データ 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
LT3572EUF#TRPBF 材料宣誓書(MD) 信頼性データ 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
ウェハ・ファブリケーション・データ R530 Reliability Data
