特長
- デュアル・ディスプレイ機器に対応するデュアル出力昇圧
- 最大6個の白色LEDおよびOLED/LCDバイアスをドライブ可能
- パワー・スイッチおよびショットキー･ダイオードを内蔵
- 独立した調光とシャットダウン
- LEDドライバの200mVのハイサイド・センスにより、「1線電流源」が可能
- 広い入力電圧範囲：2.5V～12V
- 広い出力電圧範囲：最大32V
- LEDドライバ用PWM周波数：2.3MHz
- OLEDドライバ用PFMは全負荷範囲で非可聴
- オープンLED保護（CAP1ピンで最大27V）
- OLED出力切断
- 12ピンDFNパッケージ
- ソリューションの高さ：1mm
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3498は、2.3MHzのPWM LEDドライバおよびPFM OLEDドライバを備えたデュアル出力昇圧コンバータです。各ドライバ用にパワー・スイッチおよびショットキー･ダイオードを内蔵しています。両方のコンバータのシャットダウンおよび変調は個別に行うことができます。この高度に集積されたパワー・ソリューションは、デュアル・ディスプレイの電子機器に最適です。
2.3MHzの昇圧コンバータは、1セル･リチウムイオン･バッテリで直列に接続された最大6個の白色LEDをドライブするように設計されています。このデバイスは独自のハイサイドLED電流センス機能を備えているので、「1線」電流源として機能することができます。つまりLEDストリングの片側はどこにおいてもグランドに戻すことができます。従来のLEDドライバはグランドに接続された抵抗を使用してLED電流をセンスするので、LEDストリングの2線接続が必要です。

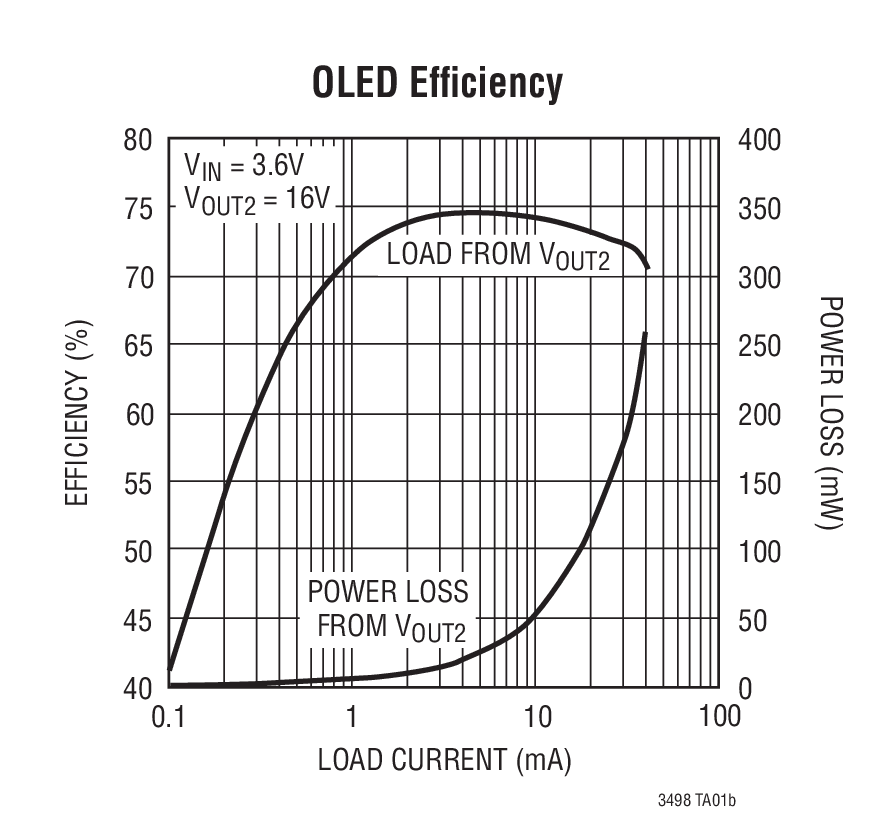

PFM OLEDドライバは新しい制御技法*を備えた低ノイズ昇圧コンバータです。このコンバータはピーク・インダクタ電流とスイッチ・オフ時間の両方を変化させることによって電力の供給を制御します。この技法によって、出力電圧リップルが小さくなるほか、広い負荷範囲で高効率が得られます。スイッチのオフ時間は一定のレベルを超えることが許されないので、スイッチング周波数がオーディオ帯域より高いことが保証されます。
アプリケーション
- 携帯電話
- PDA、ハンドヘルド・コンピュータ
- デジタル・カメラ
- MP3プレーヤ
- GPSレシーバ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3498
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
データシート
-
すべて
-
English
ユーザ・ガイド
1
235.00K
信頼性データ
1
34.01 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3498EDDB#TRMPBF |

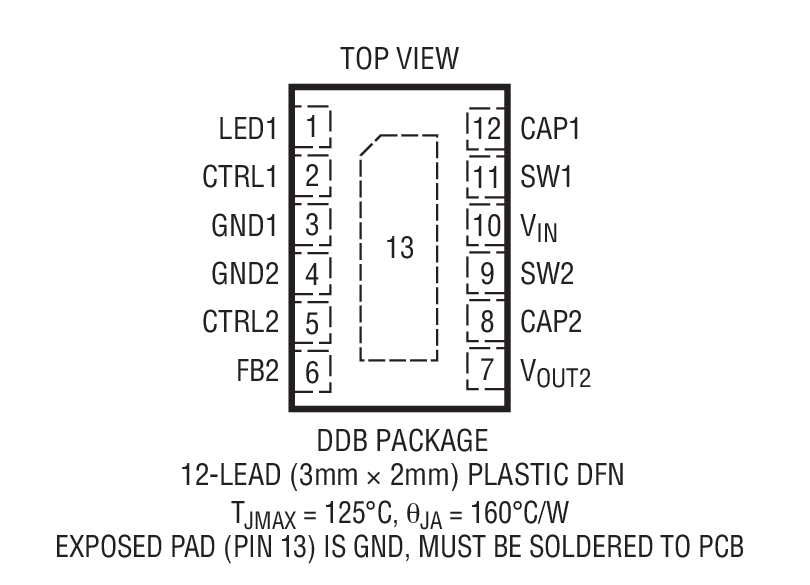

12-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3498EDDB#TRPBF |
12-Lead DFN (3mm x 2mm w/ EP)
|
|
- LT3498EDDB#TRMPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3498EDDB#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC1137A
LT3498EDDB Demo Board | Boost LED Driver and OLED Driver, 3V ≤ VIN ≤ 5.25V, VLED up to 26V @ 20mA (×6)
製品の詳細

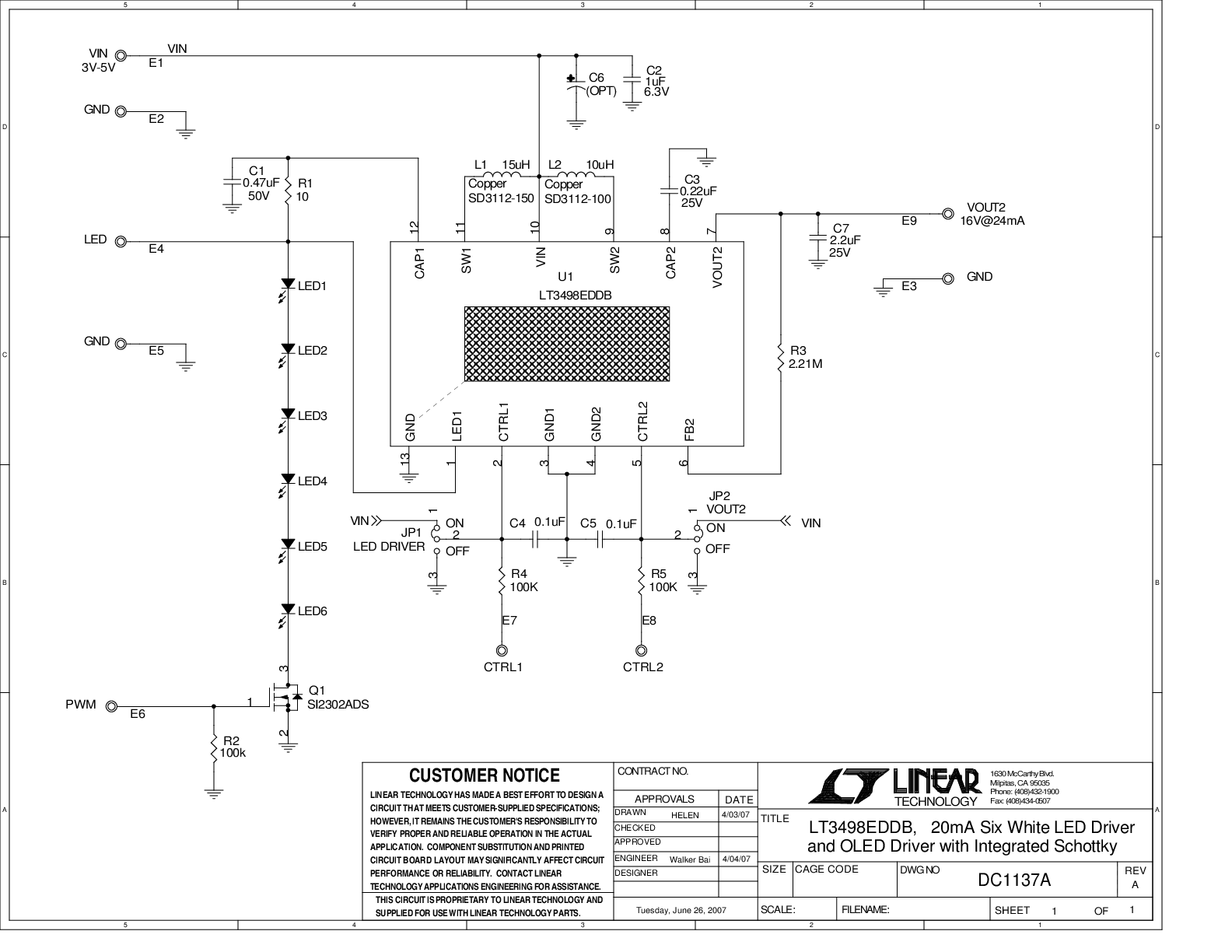

Demonstration circuit 1137 is a 20mA Six White LED Driver and OLED driver with Integrated Schottky featuring the LT3498. The LT3498 is a dual output boost converter featuring a 2.3MHz PWM LED driver and a PFM (Pulse Frequency Modulation) OLED driver. The demo board is designed to operate from 3V to 5V, ideal for Li Ion battery powered dual display applications, such as main and sub-displays for cell phones.
The demo board offers flexible LED dimming methods. Users can use DC dimming, filtered PWM dimming or direct PWM dimming. The parts functions as a “one-wire” current source from the LED string point of view. The circuit protection clamps LED driver output to 27V (typ) if an open circuit condition occurs. When CTRL2 is higher than 1.5V, the demo board OLED supply output voltage is 16V. It can deliver up to 24mA from a 3V source.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
