LT3491

ショットキー内蔵、SC70パッケージの白色LEDドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.55
特長
  • 3V電源で最大6個の白色LEDをドライブ
  • ハイサイド・センスにより、“1線電流源”が可能
  • ショットキー・ダイオード内蔵
  • 調光とシャットダウンを1つのピンで実現
  • 27VのオープンLED保護
  • 2.3MHzのスイッチング周波数
  • ±5%のリファレンス精度
  • VIN範囲:2.5V~12V
  • 必要な外付け部品は1μFの出力コンデンサのみ
  • 広い(300:1)True Color PWM 調光範囲

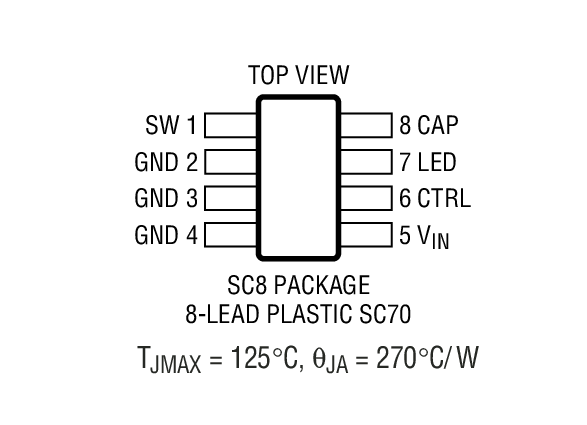

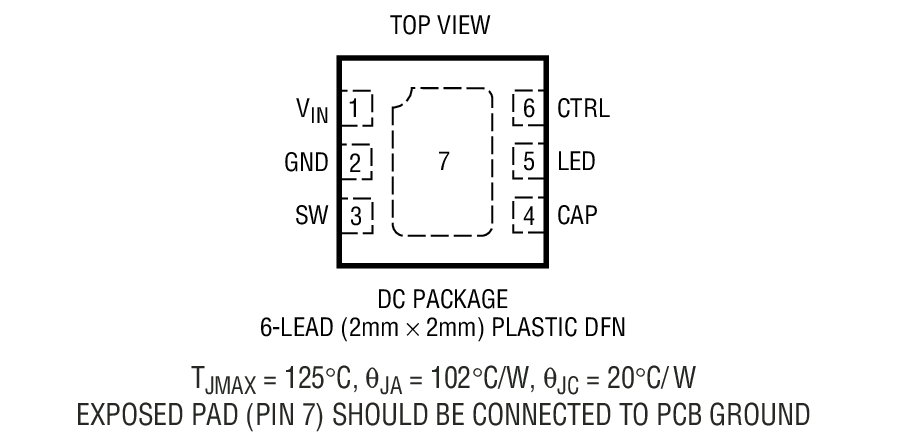

  • 8ピンSC70パッケージ

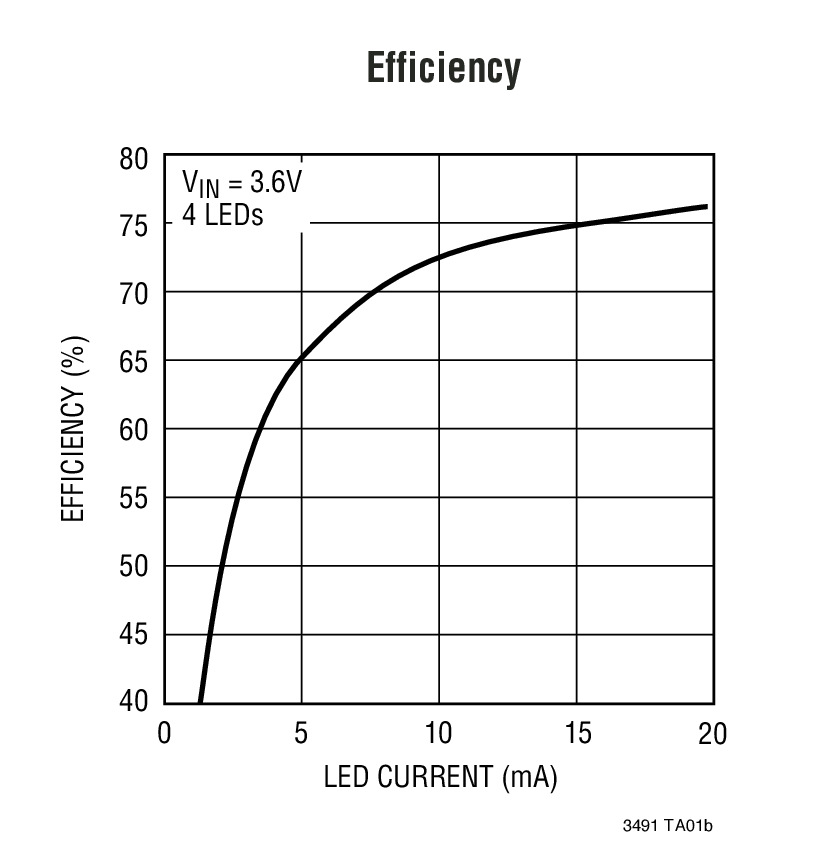

製品概要
show more Icon

LT3491は、1セル・リチウムイオン・バッテリで最大6個の直列に接続された白色LEDをドライブするように特別に設計された固定周波数昇圧DC/DCコンバータです。LEDを直列に接続することによって同一のLED電流を供給するので、均一な輝度が得られ、バラスト抵抗が不要です。このデバイスは独自のハイサイドLED電流センス機能を備え、“1線電流源”として機能できます。LEDストリングの片側はどこにおいてもグランドに接続することができるので、より簡単な1線LED接続が可能です。従来のLEDドライバはグランド接続された抵抗を使用してLED電流を検知するので、LEDストリングの2線接続が必要です。

2.3MHzのスイッチング周波数により、小型のインダクタやコンデンサを使用可能です。1つのピンでシャットダウンと高精度のLED調光制御が可能です。外付け部品はほとんど不要で、オープンLED保護とショットキーダイオードをすべて小型SC70パッケージに搭載しています。このように高集積なLT3491は最小の実装面積で高効率のLEDドライバ・ソリューションを提供します。


アプリケーション

  • 携帯電話
  • PDA、ハンドヘルド・コンピュータ
  • デジタル・カメラ
  • MP3プレーヤ
  • GPS受信機
