製品概要
機能と利点
- リチウムイオン･セルから15V/45mA、-8V/90mAを生成
- 出力切断
- シーケンシング：正電圧出力が安定状態に達した後に負電圧チャネルがスイッチングを開始
- ショットキー･ダイオード内蔵
- 固定スイッチング周波数：2MHz
- チャネル当たり1本の抵抗だけで出力電圧を設定
- VIN範囲：2.3V～16V
- 出力電圧：最大28V
- 短絡に対する耐性あり
- コンデンサで設定可能なソフトスタート
- 独立したVBATピンにより、電力と制御回路向けに個別電源が可能
- 10ピン（3mm×3mm）DFNパッケージ
製品概要
LT3487デュアルチャネル･スイッチング･レギュレータは、CCDイメージャをバイアスするための正電圧および負電圧出力を生成します。リチウムイオン･セルから最大で-8V/90mA、15V/45mAを供給するので、多くの一般的なCCDイメージャをバイアスできます。昇圧レギュレータは出力切断方式を採用しているので、標準的な昇圧構成と異なり、VINから出力負荷へのDC電流経路が排除されています。2MHzのスイッチング周波数により、高さの低い小型のコンデンサやインダクタを使用するCCDソリューションを供給可能で、フィルタリングしやすい低ノイズ出力を生成します。ショットキー･ダイオードを内蔵し、チャネル当たり1本の抵抗で出力電圧を設定するので、外付け部品数を低減します。
インテリジェント・ソフトスタート機能により、1個のコンデンサを使用して2チャネルを順番にソフトスタートすることができます。ソフトスタートは、正電圧チャネルのランプ後に負電圧チャネルの出力ランプが開始するように順序付けられています。また、内蔵のシーケンシング回路により、正電圧チャネルが最終値の87%に達するまでは負電圧チャネルはディスエーブルされています。このため、2つの出力の合計は常に正電位です。
LT3487は10ピン3mm×3mm DFNパッケージで供給されます。
アプリケーション
- CCDバイアス
- TFT LCDバイアス
- OLEDバイアス
- オペアンプ向けの正負電源レール生成
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R530 Reliability Data3/26/2018
-

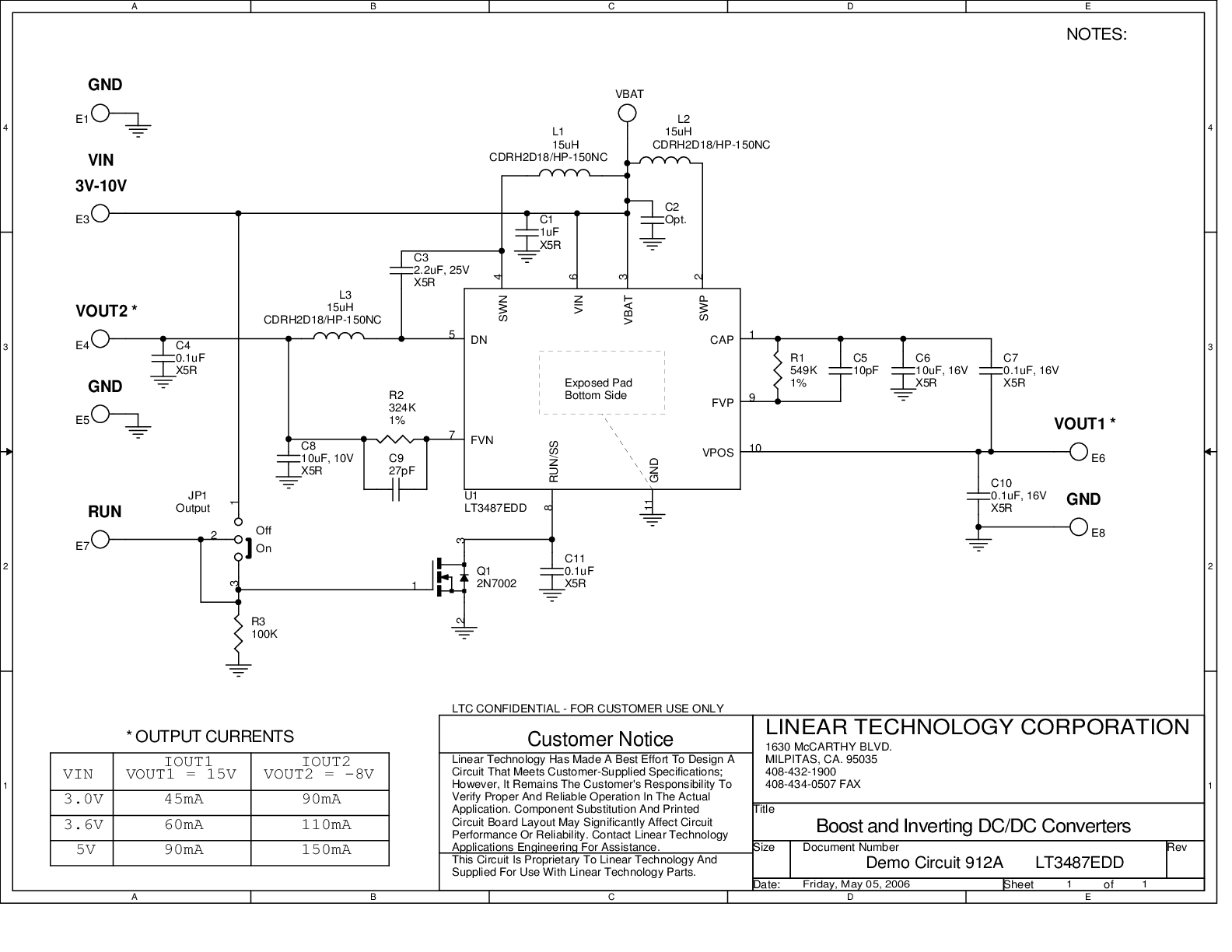

DC912A - Demo Manual9/24/2009
-
CCD Bias Supply Integrates “Output Disconnect,” Schottkys and Feedback Resistors9/1/2006 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3487
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3487EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3487EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
