製品概要
機能と利点
- アンプ
- 電流制限：±40mA（標準）
- 入力同相範囲：0V～10V
- 出力電圧範囲：1V～（VCC - 1V）
- 高インピーダンス出力を備えた差動利得段（gm段）
- VCCからの消費電流：2mA
- 無負荷利得：30,000（標準）
- スイッチング･レギュレータ
- 最大35VのVCCを生成
- 広い動作電源電圧範囲：2.5V～16V
- 高いスイッチング周波数：1.3MHz
- ショットキー･ダイオード内蔵
- 小型の外付け部品
- 内部補償付き電流モード･スイッチャ
- 高さの低い（1mm）SOT-23パッケージ
製品概要
LT3469は、5Vまたは12V電源で最大33Vの出力をドライブ可能なトランスコンダクタンス（gm）アンプです。内部スイッチング･レギュレータはgmアンプ用の昇圧電源電圧を生成します。アンプは5nF～300nFの範囲で容量性負荷をドライブ可能です。スルーレートは最大出力電流によってのみ制限されます。スイッチング･レギュレータが35Vの出力電圧を供給可能な上、アンプの電源電圧が高いので、ピエゾ・マイクロアクチュエータのドライブに必要な広い出力電圧範囲が可能です。
LT3469のスイッチング･レギュレータは1.3MHzでスイッチングを行い、小型の外付け部品を使用できます。出力コンデンサは0.22μFと小さいので、代替ソリューションに比べてスペースとコストを削減できます。
LT3469は高さの低いThinSOT™ パッケージで供給されます。
アプリケーション
- ピエゾ・スピーカ
- ピエゾ･マイクロアクチュエータ
- バラクタ・バイアス
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

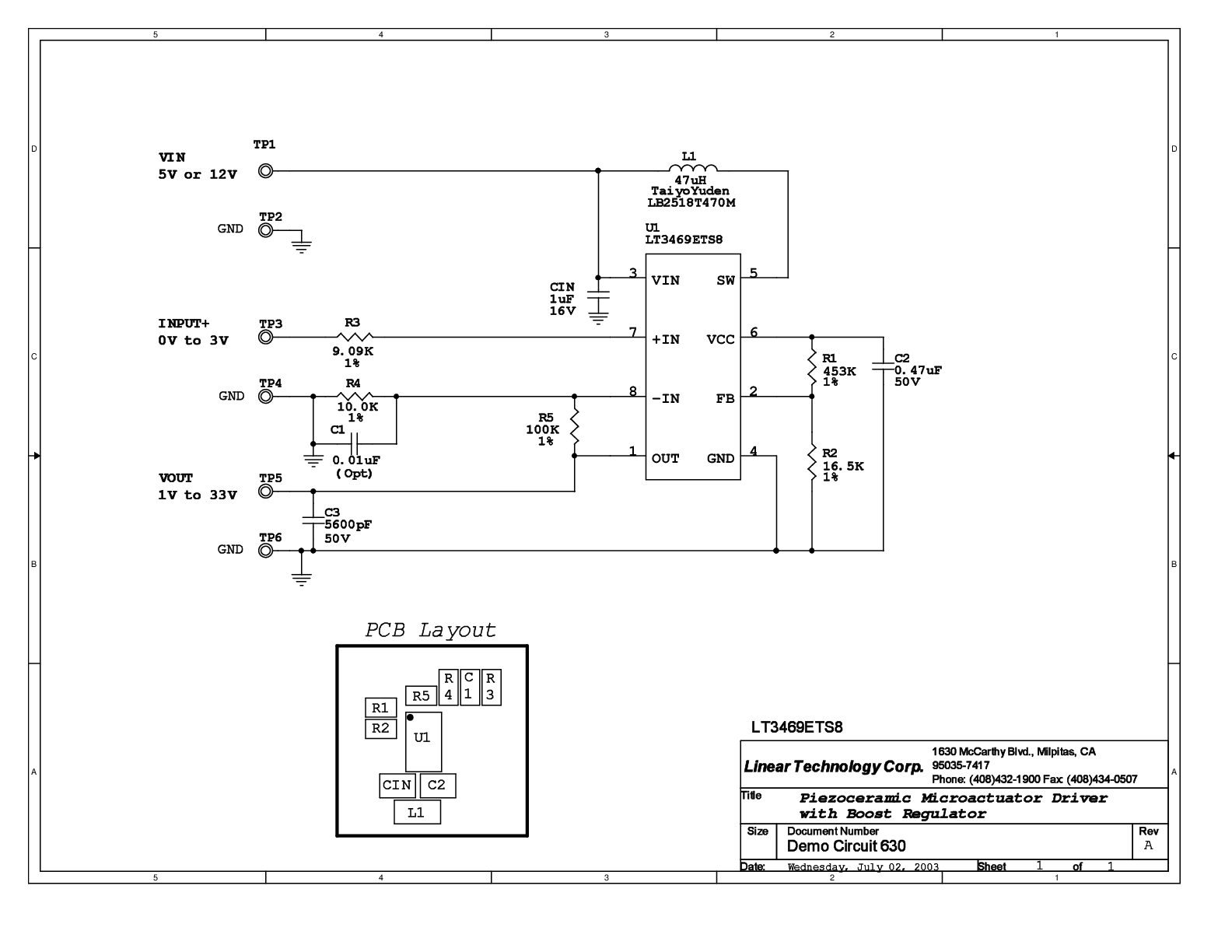

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT3469
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3469ETS8#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LT3469ETS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| ウェハ・ファブリケーション・データ | R458 Reliability Data |
