LT3028

新規設計に推奨

個独立した入力を備えた、デュアル100mA/500mA、低損失、低ノイズ、マイクロパワー・レギュレータ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低ノイズ：20μVRMS（10Hz～100kHz）
  • 低消費電流：30μA /出力
  • 独立した入力
  • 広い入力電圧範囲：1.8V～20V
  • 出力電流：100mA/500mA
  • 非常に低いシャットダウン電流： < 0.1μA
  • 低い損失電圧：100mA /500mA で300mV/320mV
  • 可変出力電圧：1.22V～20V
  • 1μF/3.3μFの低い出力容量で安定
  • アルミニウム、タンタル、またはセラミック・コンデンサで安定
  • 逆バッテリ保護
  • 保護ダイオードが不要
  • 過電流保護および熱保護機能
  • トラッキング/シーケンシングが可能
  • 熱特性が改善された16ピンTSSOPおよび16ピン（5mm×3mm）DFNパッケージ

LT3028は、独立した入力を備えた、デュアル、マイクロパワー、低ノイズ、低損失レギュレータです。外付けの0.01μFバイパス・コンデンサを追加すると、出力ノイズは10Hz～100kHzの帯域幅で20μVRMSまで低減されます。バッテリ駆動システム向けに設計されており、消費電流が30μA/出力と低く、この用途に最適です。シャットダウン時には、消費電流が0.1μA以下に低減されます。シャットダウン制御は出力ごとに独立して行われるので、柔軟なパワー・マネージメントが可能です。また、1.8V～20Vの入力電圧範囲で動作可能で、320mVの損失電圧で500mAの出力電流を供給できます。300mVの損失電圧でOutput 2から100mAの出力電流を供給できます。消費電流はドロップアウト時に十分に制御されます。

LT3028レギュレータは、100mA出力で1μF、500mA出力で3.3Fという低い出力容量で安定します。他のレギュレータが必要とする直列抵抗なしで、小型セラミック・コンデンサを使用できます。

内部保護回路は逆バッテリ保護、電流制限、熱制限保護などを行います。LT3028は、1.22Vのリファレンス電圧による可変出力電圧を装備し、熱特性が改善された16ピンTSSOPパッケージと高さの低い（5mm×3mm×0.75mm）16ピンDFNパッケージで供給されます。


アプリケーション

  • 携帯電話
  • ページャ
  • バッテリ駆動システム
  • 周波数合成器
  • ワイヤレス・モデム
  • 電源トラッキング/シーケンシング
LT3028
個独立した入力を備えた、デュアル100mA/500mA、低損失、低ノイズ、マイクロパワー・レギュレータ
3.3V/2.5V Low Noise Regulators 10Hz to 100kHz Output Noise Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3028
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

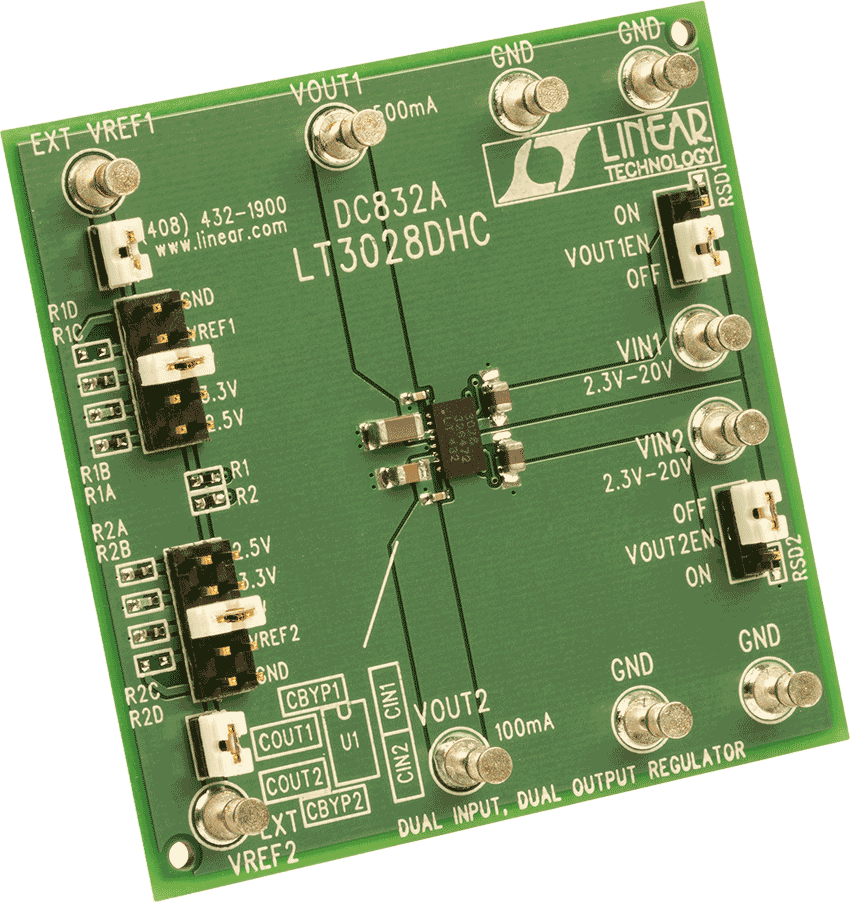

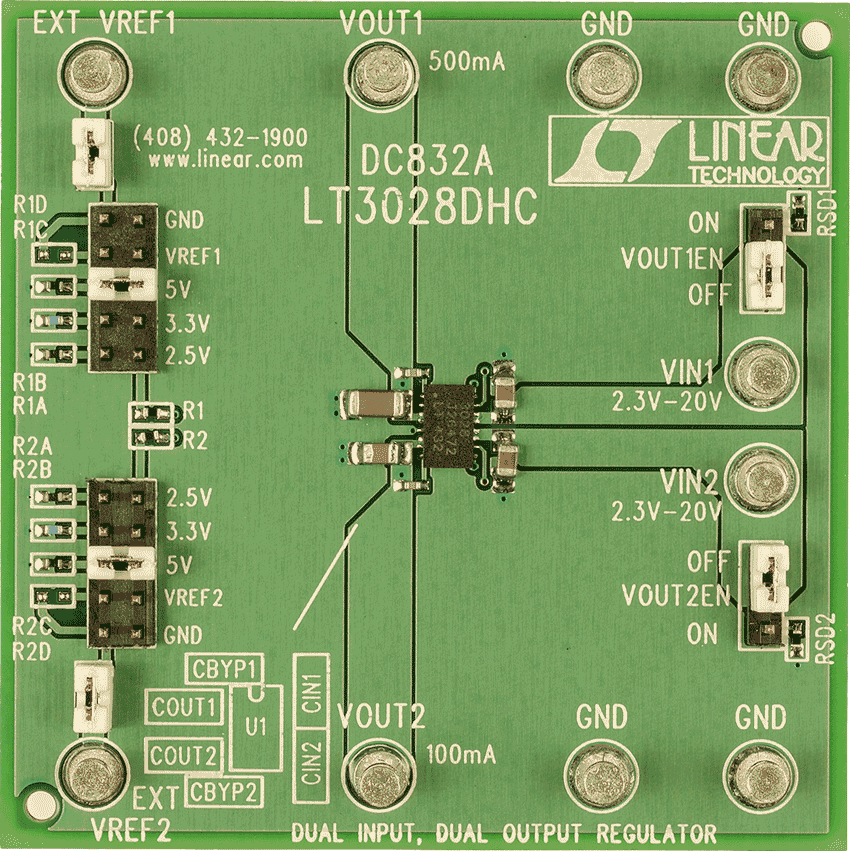

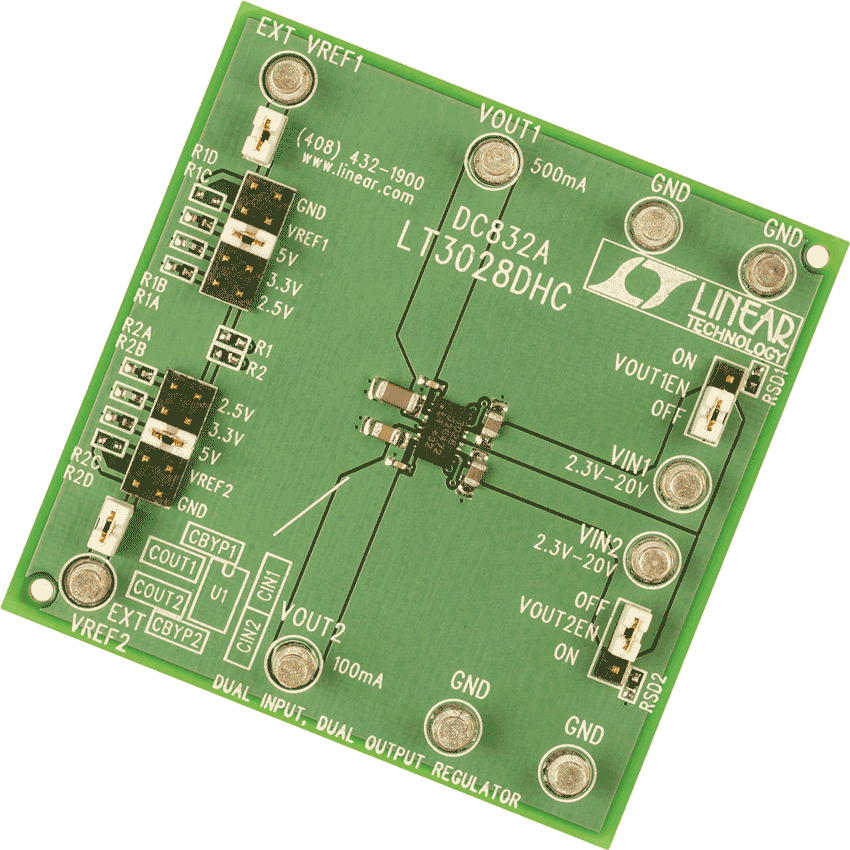

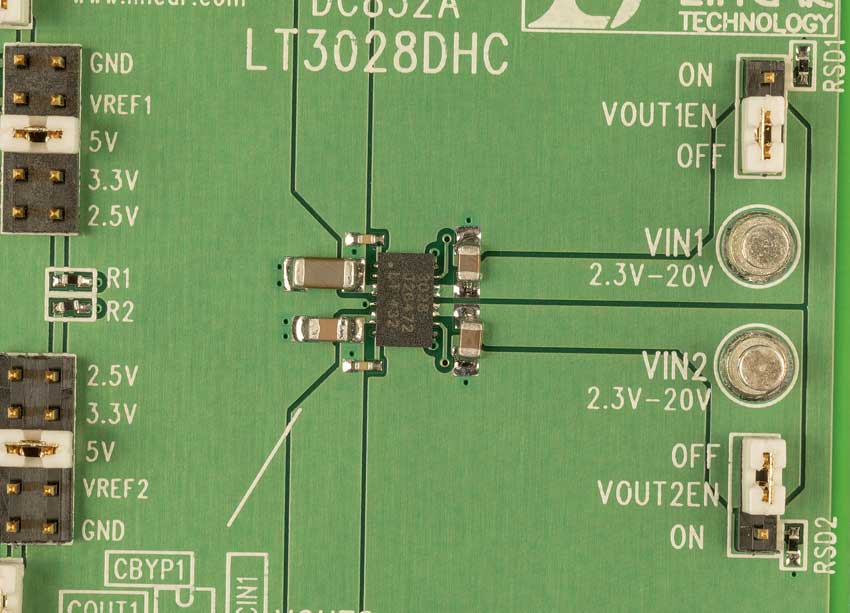

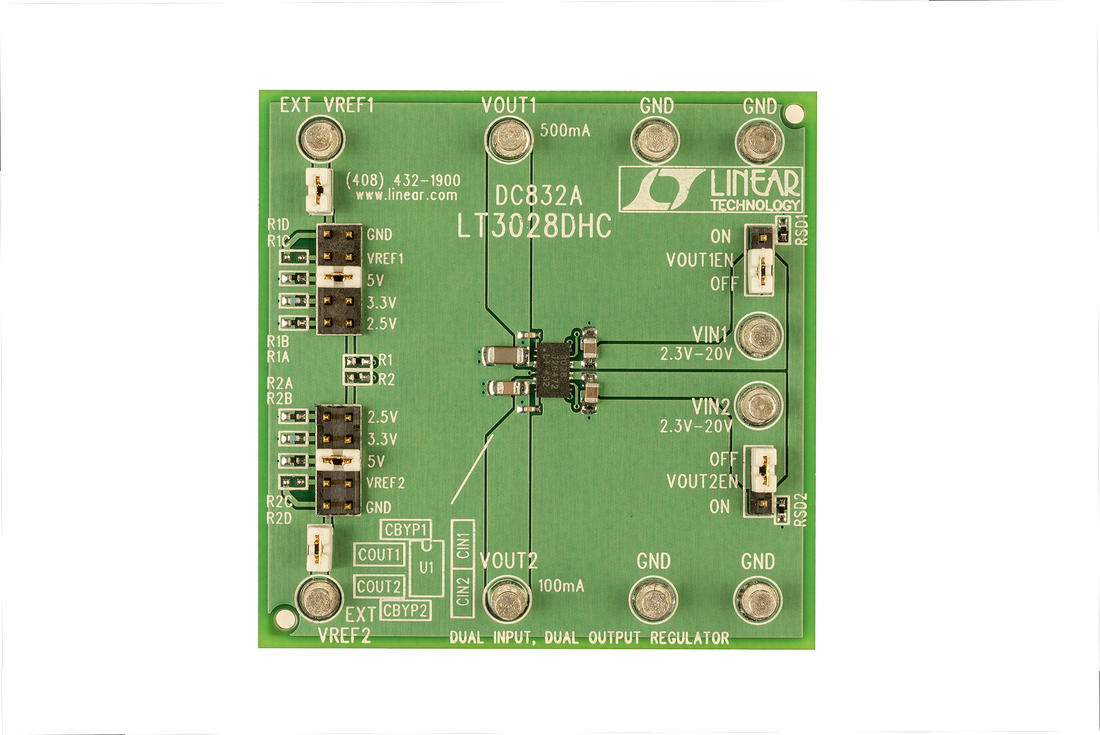

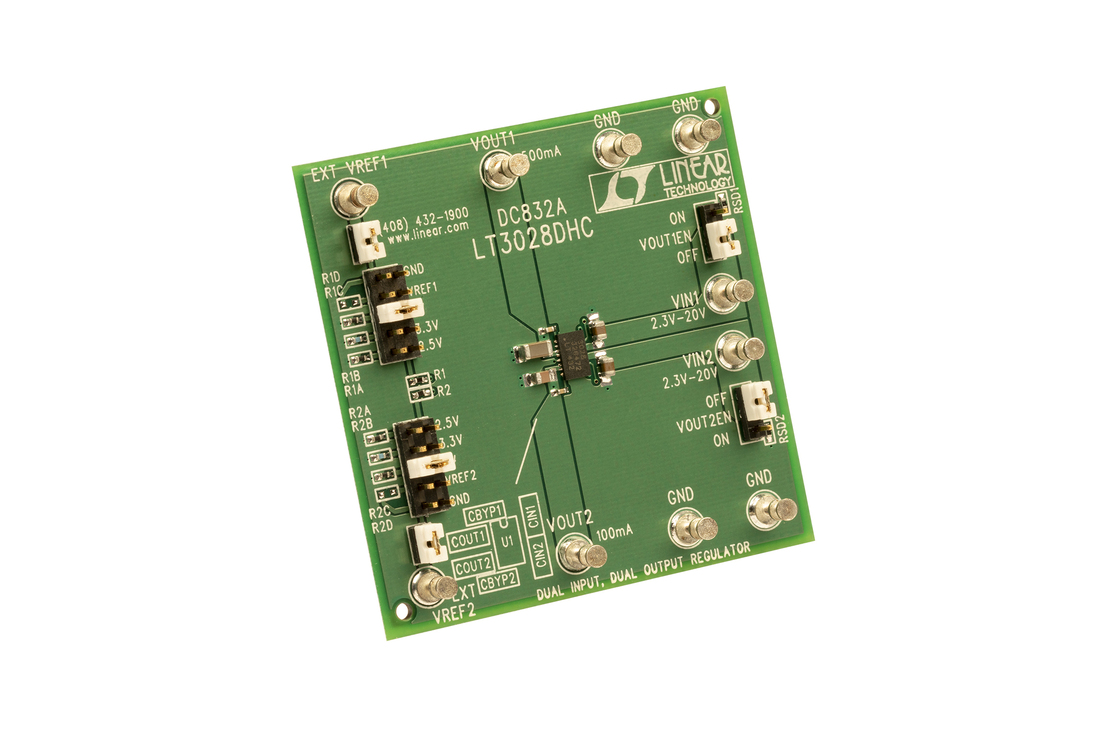

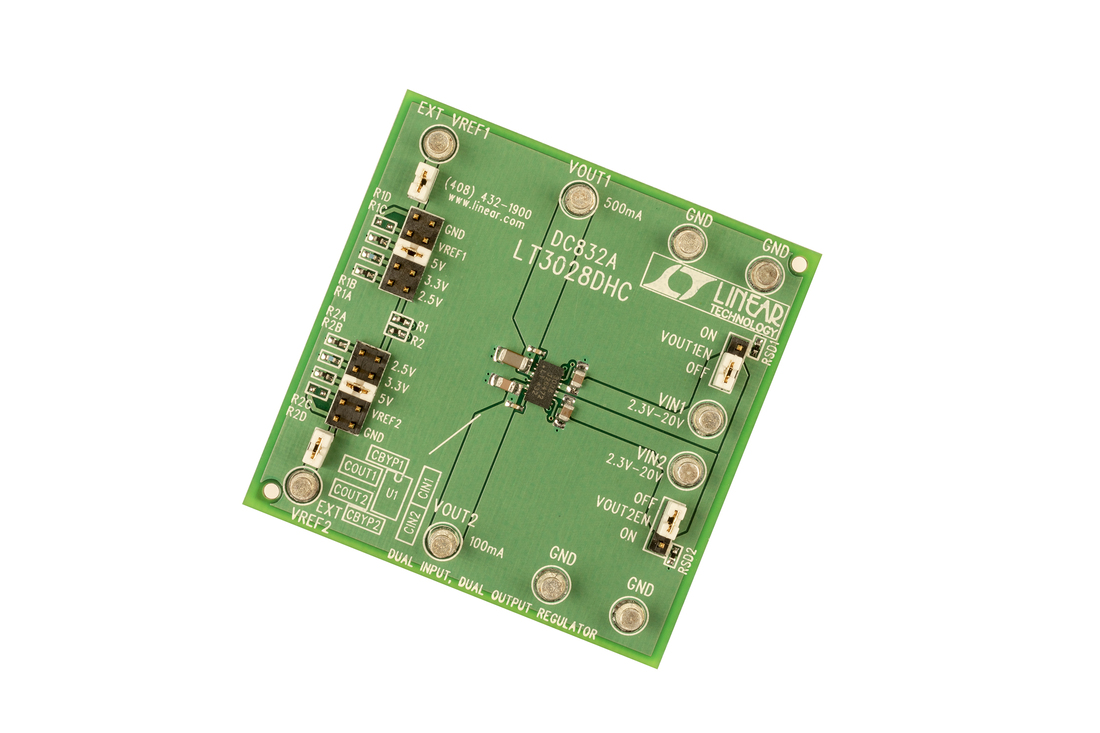

DC832A

LT3028DHC Demo Board | Dual Input, Dual Output Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1 = 2.5V/3.3V/5V @ 500mA, VOUT2 = 2.5V/3.3V/5V @ 100mA

今すぐ購入 詳細を表示

製品詳細

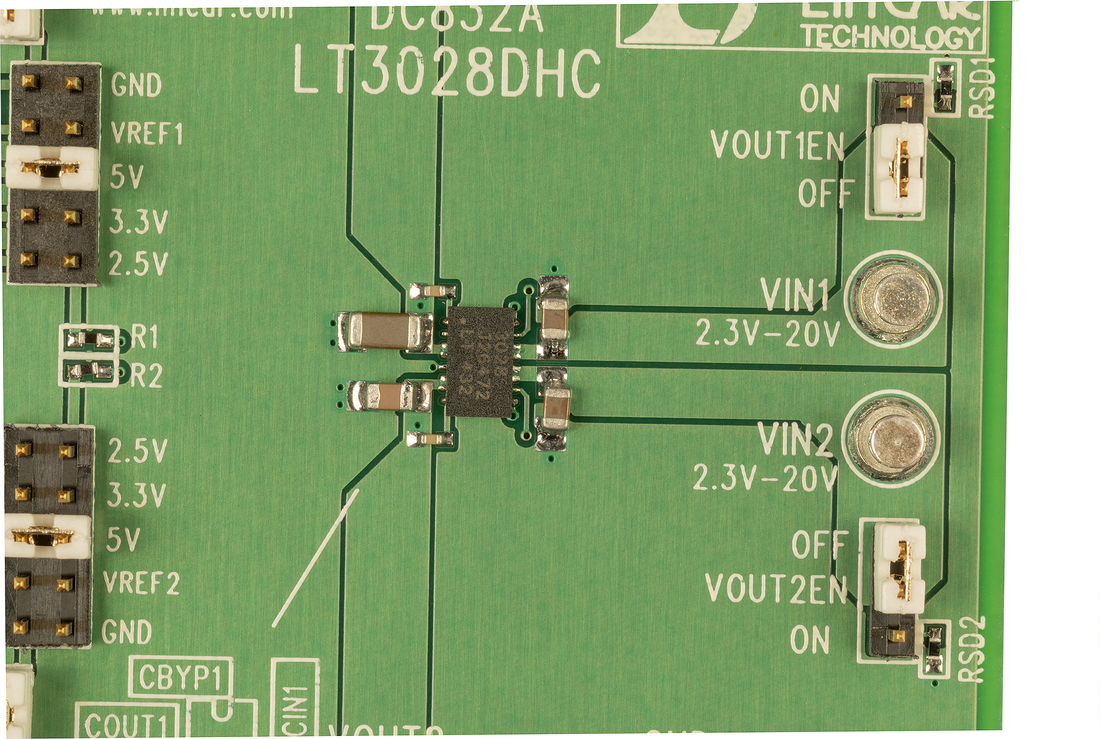

Demonstration circuit 832 is a dual output, dual input regulator consisting of two LDO linear regulators, based on the LT3028 monolithic linear regulator in the 5×3 DFN-16 package. Each independent input has a voltage range of 2.3V to 20V, with one output (VOUT1) capable of delivering up to 500mA of output current, and the other output (VOUT2) capable of delivering up to 100mA of output current. The two output voltages are set independently with jumpers; each can be set to 2.5V, 3.3V, 5V or a user-defined value (two jumper options for this).


The DC quiescent current is typically only 50uA (for the entire IC) at no load.
DC832A
LT3028DHC Demo Board | Dual Input, Dual Output Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1 = 2.5V/3.3V/5V @ 500mA, VOUT2 = 2.5V/3.3V/5V @ 100mA

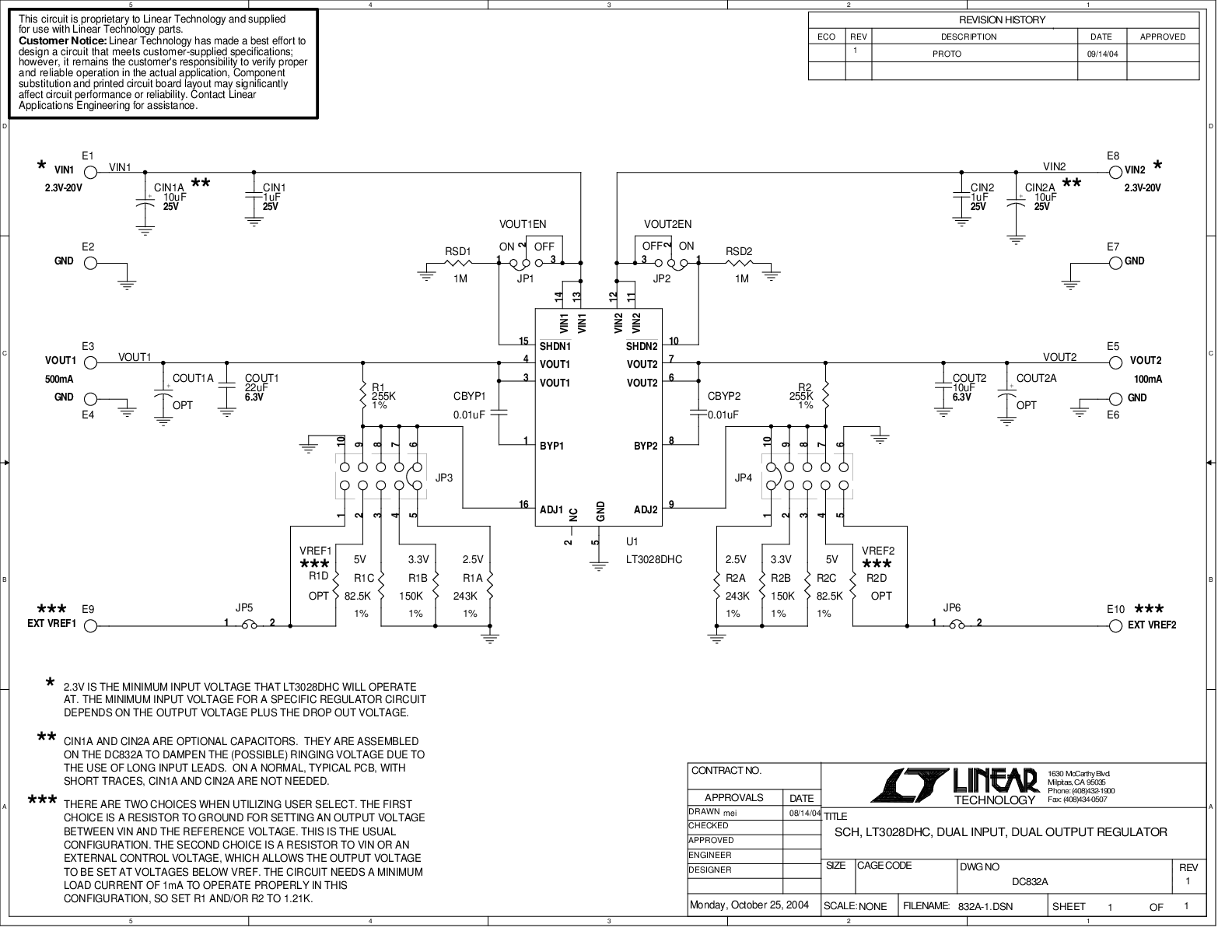

DC832A Demo Board DC832A Demo Board DC832A Demo Board DC832A Demo Board DC832A - Schematic
