LT3002: 光アイソレータ不要の36V、10W絶縁型フライバック・コンバータ データシート (Rev. 0)8/29/2019PDF792 K
製品概要
機能と利点
- 入力電圧範囲：4V～36V
- 3.6A、65V DMOSパワー・スイッチ内蔵
- 低静止電流
- 高負荷時は準共振境界モード動作
- 軽負荷時は低リップル・バースト・モード®動作
- 最小負荷：<全出力時の0.5%（代表値）
- 出力電圧レギュレーション用のトランスの3次巻線または光アイソレータ不要
- 高精度のEN/UVLO閾値およびヒステリシス
- 出力ダイオードの温度補償
- 出力短絡保護
- 熱強化型8ピンSOパッケージ

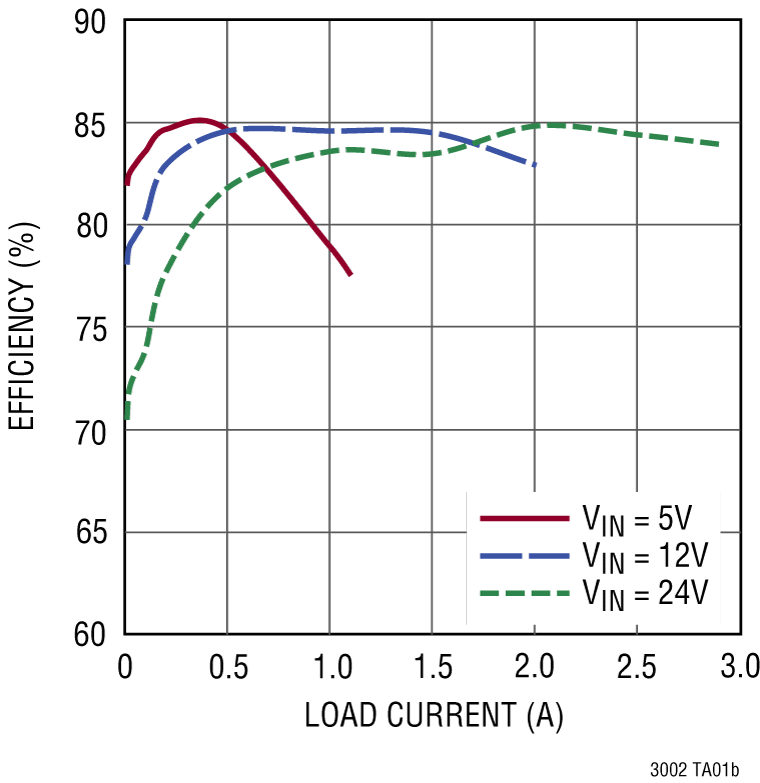

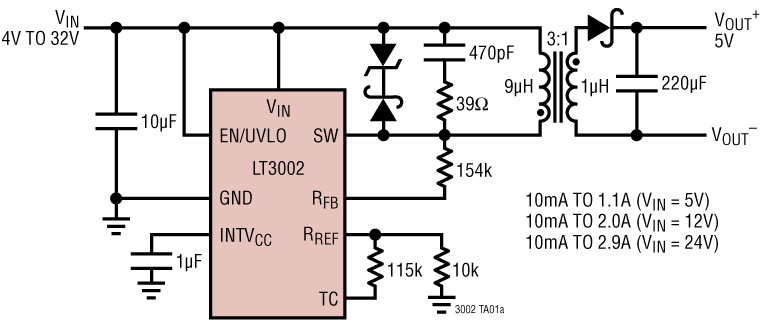

製品概要
LT3002は、モノリシック・マイクロパワー絶縁型フライバック・コンバータです。この部品は、一次側のフライバック波形から絶縁型出力電圧を直接サンプリングすることで、レギュレーション用の3次巻線や光アイソレータが不要となっています。出力電圧は、2つの外付け抵抗と3つ目のオプション温度補償抵抗によりプログラムされます。境界モード動作では、優れた負荷レギュレーションにより、小型の磁気ソリューションが実現します。低リップル・バースト・モード動作では、軽負荷状態で出力電圧リップルを最小限に抑えながら高い効率が維持されます。3.6A、65VのDMOSパワー・スイッチに加えて、すべての高電圧回路とコントロール・ロジックを熱強化型8ピンSOパッケージに内蔵しています。
LT3002は、4V～36Vの入力電圧範囲で動作し、最大10Wの絶縁型出力電力を供給します。高い集積度と境界モード、低リップル・バースト・モードの使用により、使いやすく部品点数の少ない、高効率の絶縁型電力供給用アプリケーション・ソリューションが実現します。
アプリケーション
- 絶縁型オートモーティブ、工業用、医療用電源
- 絶縁型補助／ハウス・キーピング電源
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R570 Reliability Data3/23/2018PDF415 K
-

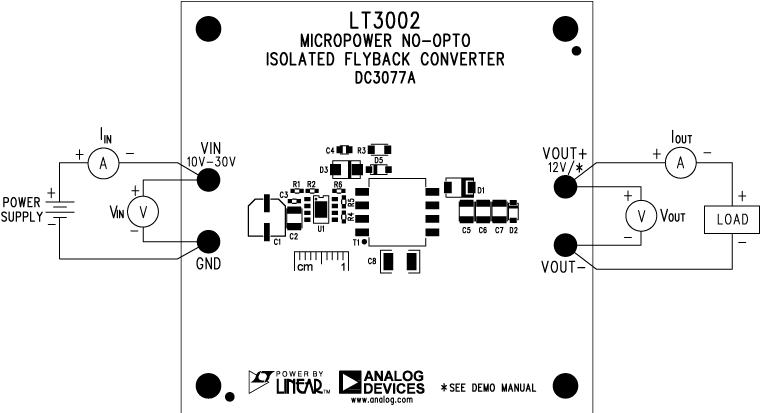

DC3077A - Demo Manual6/4/2020PDF425 K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3002
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3002ES8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) | |
| LT3002ES8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) | |
| LT3002IS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) | |
| LT3002IS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) | |
| ウェハ・ファブリケーション・データ | R570 Reliability Data |
