LT1997-1: 高精度、高電圧、ゲインを選択可能な差動／電流検出アンプ データシート10/30/2018
製品概要
機能と利点
- 高精度なゲイン: 最大 80 V/V
- 入力コモンモード電圧範囲: V– ～ V– + 76 V

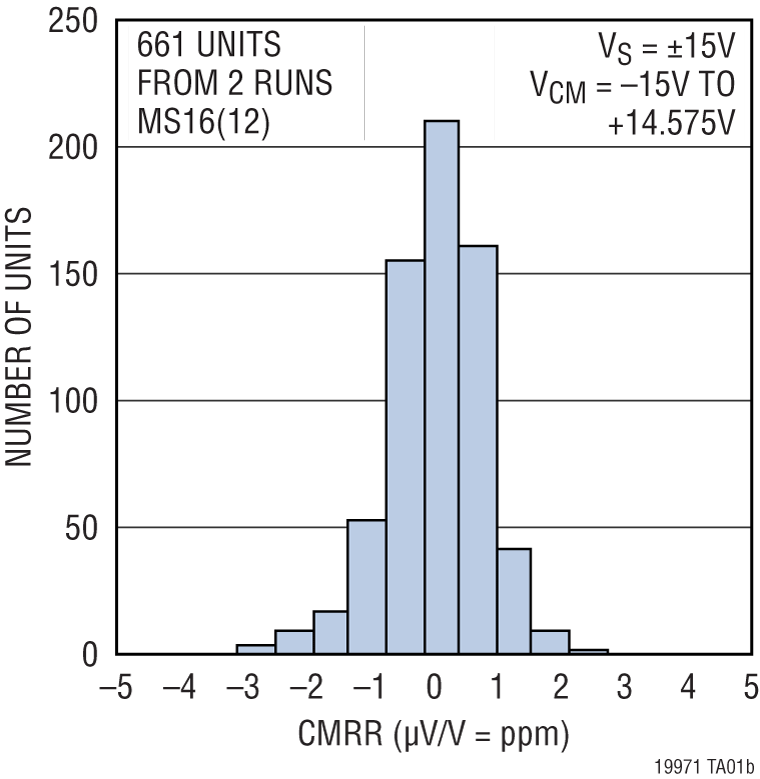

- CMRR: 最小 109 dB（ゲイン = 10）
- ゲイン誤差（ゲイン = 10）: 最大 0.012 %（120 ppm）
- ゲイン誤差ドリフト: 最大 1 ppm/°C
- ゲイン非直線性: 最大 2 ppm
- 幅広い電源電圧範囲: 3.3V ～ 50V
- レールtoレール出力
- 電源電流: 350 µA
- オペアンプのオフセット電圧: 最大 65 µV
- 650kHz –3dB 帯域幅（ゲイン = 10）: 650kHz
- 低消費電力のシャットダウン: 20 µA
- 省スペースの MSOP および DFN パッケージ
製品概要
LT1997-1 はディファレンス・アンプで、小さな差動信号を増幅しつつ大きな同相信号を除去するために使用できるため、電流検出のアプリケーションに最適です。高精度のオペアンプと高精度に整合した抵抗を組み合わせて、単一チップ・ソリューションを形成し、外付け部品を使用せずに正確に電圧を増幅して、電圧レベルをシフトします。ピンで選択可能な 3 つの標準ゲイン・オプション（10、20、50）が用意されており、これをさらに組み合わせて 0.012%（120ppm）という高精度で 0.141 ～ 80 の範囲のゲインを形成できます。また、LT1997-1 は V– ～ V– + 76V の入力電圧で動作し（V+ から独立）、要求の厳しい産業環境で堅牢な動作が可能です。抵抗の優れた整合性により、109 dB（ゲイン = 10）を超える同相ノイズ除去比が得られます。
各抵抗は、温度範囲全体で優れた整合性を維持し、1 ppm/°C 未満の整合した温度係数が保証されます。各抵抗は電圧に対してきわめて直線的であり、2 ppm 未満のゲイン非直線性が得られます。

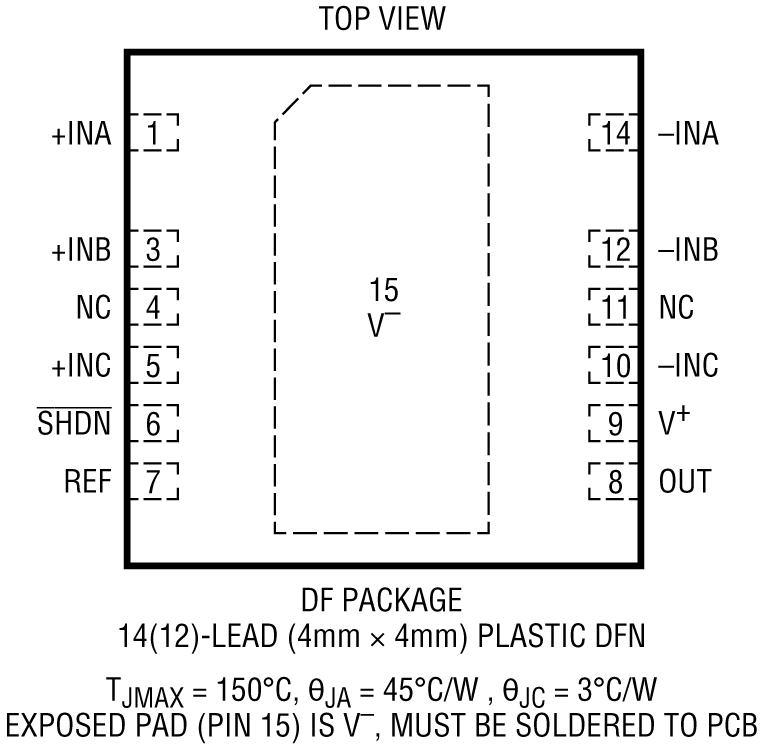

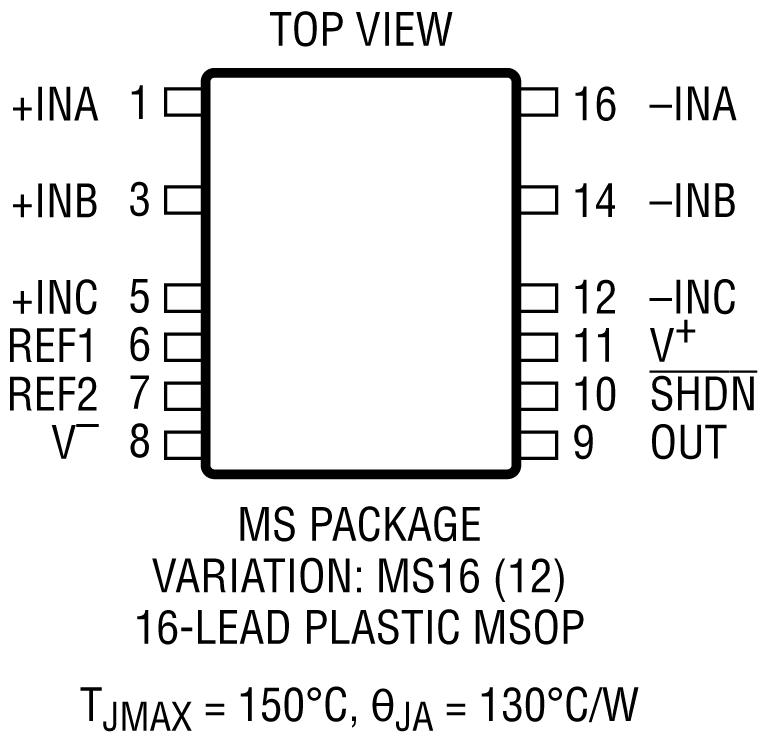

LT1997-1 は、5 V および ±15 V の電源電圧、–40°C ～ 125°C の温度範囲で完全に仕様規定されています。このデバイスは、スペースを節約する 16 ピン MSOP パッケージおよび 4 mm × 4 mm DFN14 パッケージで提供されます。
アプリケーション- ハイサイドまたはローサイドの電流検出
- 双方向で広いコモンモード範囲と電流検出
- 高電圧から低電圧へのレベル変換
- 産業用のデータ・アクイジション・フロントエンド
- アイソレーション回路の置き換え
- 差動からシングルエンドへの変換
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

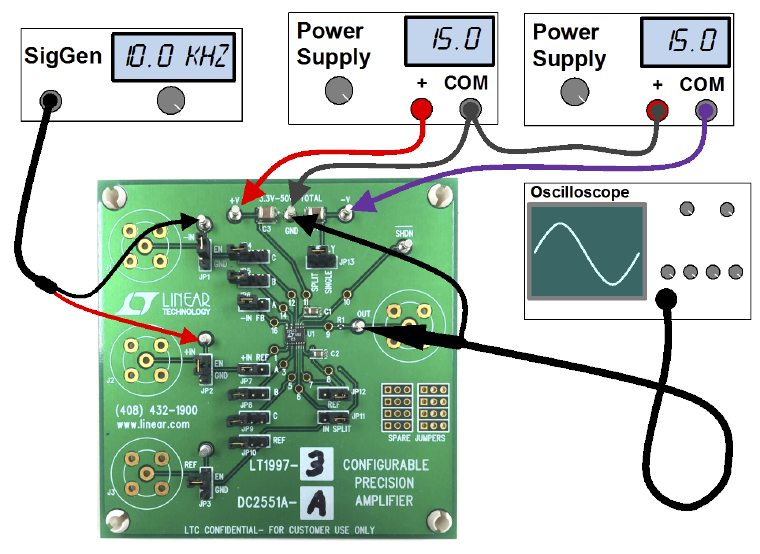

評価キット (1)
参考資料
-
アナログ・デバイセズ LT1997 高精度高電圧差動アンプ11/1/2021
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1997-1
LT1997-2
LT1997-3
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1997HDF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997HDF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997HMS-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT1997HMS-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT1997IDF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997IDF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997IMS-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT1997IMS-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
