LT1949: 600kHz、1AスイッチングPWM DC/DCコンバータ データシート (Rev. )5/28/2005PDF501K
製品概要
機能と利点
- 1.1A、0.5Ω、30Vの内部スイッチ
- 1.5Vの低い入力電圧で動作
- 600kHz固定周波数動作
- シャットダウン時も動作するバッテリ低下検出器
- 低VCESATスイッチ：800mAで410mV
- LT1317Bとピン互換

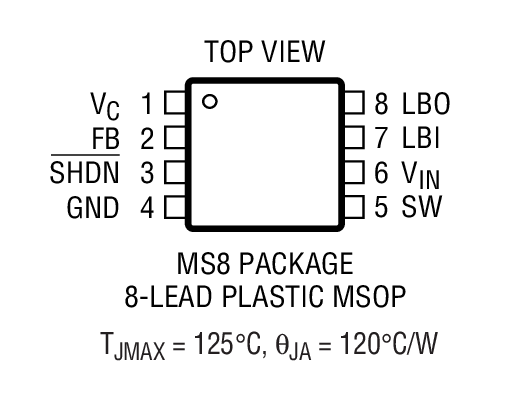

- 小型8ピンMSOPパッケージ
製品概要

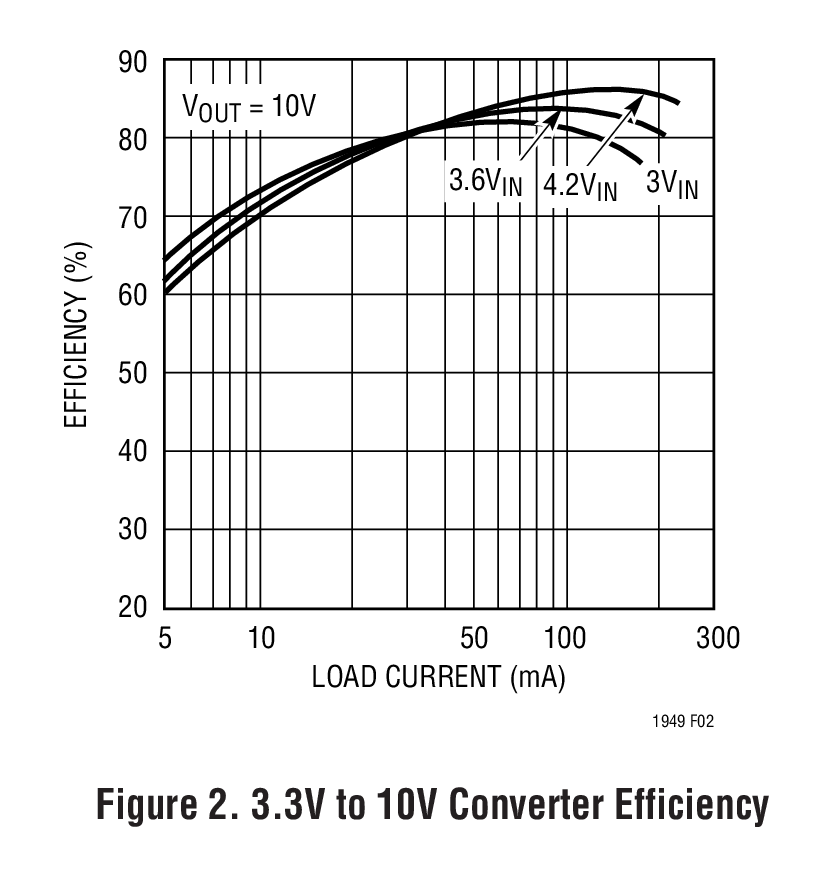

LT1949は1.1A、0.5Ωの内蔵スイッチをもった固定周波数昇圧DC/DCコンバータです。 3.3V入力から10V/175mAを生成する能力を持ち、LT1949は大画面のLCDパネルのバイアス電圧を生成するのに最適です。定収端数600kHz動作によりフィルタが容易な低ノイズ出力得られ、30Vのスイッチ定格はひとつのインダクタで28Vまでの出力電圧を可能にします。
外部補償ピンはループ補償の決定においてユーザに柔軟性を与え、出力に小型で低ESRのコンデンサの使用を可能にします。 8ピンMSOPパッケージは全体に背の低いソリューションを提供します。
LT1494はデバイスがシャットダウンしているときも動作する、バッテリ低下検出器をもっています。シャットダウン時の消費電流は25μAで、動作時の消費電流は4.5mAです。
アプリケーション
- LCDバイアス電源
- GPSレシーバ
- 携帯電子機器
- 医療診断機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R365 Reliability Data3/23/2018PDF19 K
-
Triple Output TFT-LCD Bias Supply Uses All Ceramic Capacitors9/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1949
LT1949-1
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1949EMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LT1949EMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |

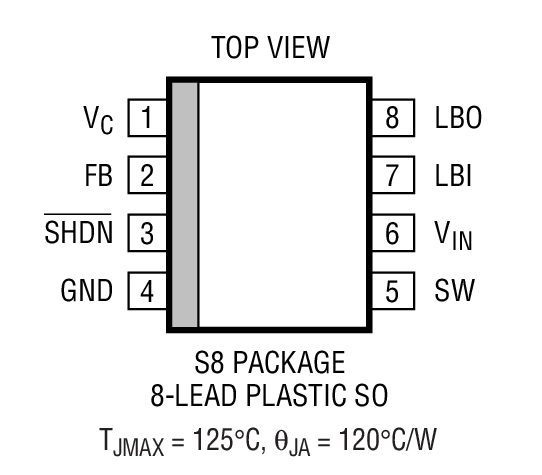

| LT1949ES8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1949ES8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1949IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1949IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R365 Reliability Data |
