LT1948

DC/DC Converter forTFT-LCD Panels

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 新規設計には推奨しません。 代替についてはお問い合せ下さい。
  • 高さ1.2mm以下の完全なソリューション
  • 3.3Vまたは5V電源から3つの出力を生成
  • 外部からプログラム可能なVON遅延
  • 固定周波数低ノイズ出力
  • すべてセラミック・コンデンサを使用可能
  • 3MHzのスイッチング周波数で動作
  • 高速過渡応答
  • 外付け部品がほとんど不要
  • 入力電圧範囲:2.6V~6V

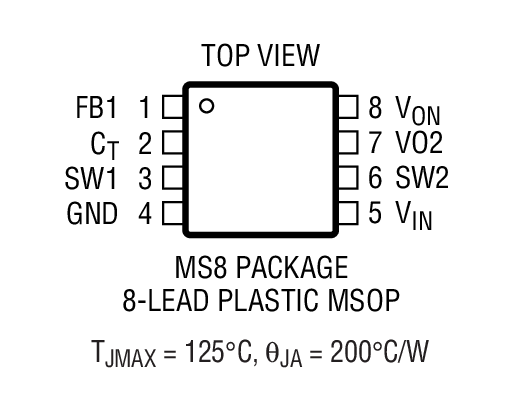

  • 小型8ピンMSOPパッケージ
製品概要
show more Icon

新規設計には推奨しません。代替についてはお問い合せ下さい。

LT1948はTFT-LCDパネルで使用するように設計された、高集積度複数出力のDC/DCコンバータです。このデバイスは2つの独立したスイッチング・レギュレータを内蔵しています。メイン・レギュレータは、最大30Vの昇圧電圧を生成可能な1.1Aスイッチ付き可変出力電圧を備えており、第2のレギュレータは正バイアス用に最大10mAで23Vを生成します。メイン・スイッチ・ノードから分離した単純なレベルシフト・チャージ・ポンプが負バイアス電圧を生成します。外付けコンデンサは、AVDDが最終値に達してからVONピンに23Vが現れるまでの遅延時間を設定します。3MHzのスイッチング周波数により、全体にわたって小型、低プロフィール・チップ・インダクタとコンデンサを使用でき、全部の部品の高さが1.25mm未満の低ノイズ、低コストのトータル・ソリューションを提供します。このデバイスは2.6V~6Vの入力範囲で動作し、8ピンMSOPパッケージで供給されます。


アプリケーション

  • TFT-LCDノート・ディスプレイ・パネル
  • TFT-LCDデスクトップ・モニタ・ディスプレイ・パネル
  • デジタル・カメラ
  • ハンドヘルド・コンピュータ
