特長
- 低消費電流：
- アクティブ･モード時20μA
- シャットダウン・モード時 1μA以下
- 1.2Vという低いVINで動作
- 低VCESATスイッチ：250mV＠300mA
- 小型の表面実装部品を使用
- 高出力電圧：最大±34V
- 小型の10ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

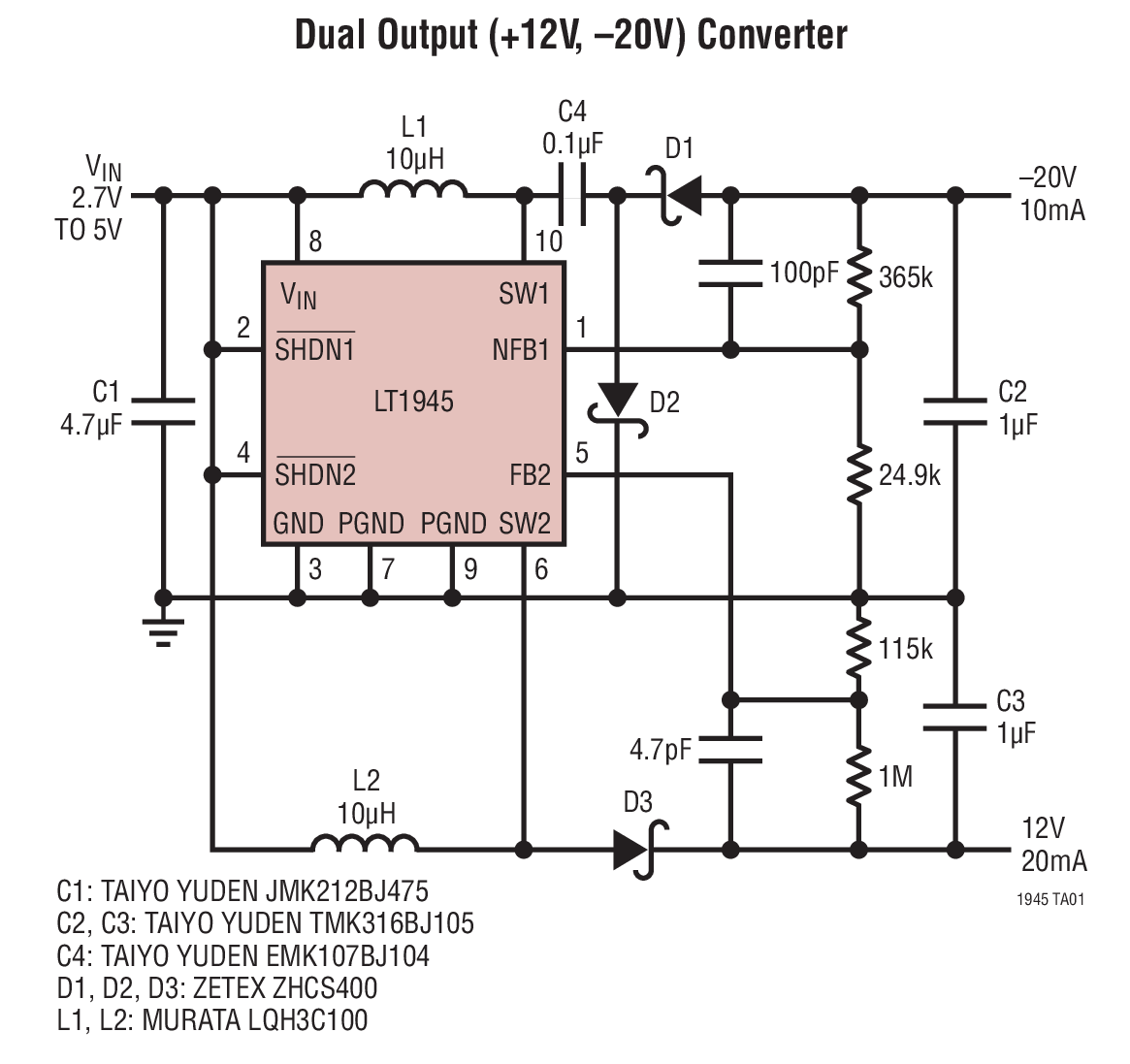

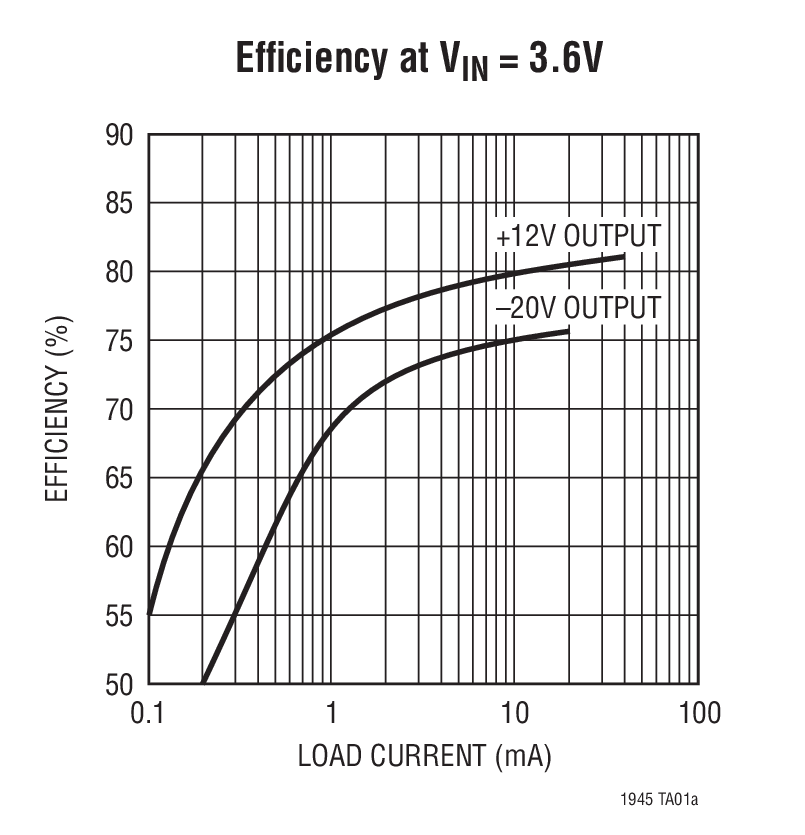

LT1945は10ピンMSOPパッケージのデュアル・マイクロパワーDC/DCコンバータです。各コンバータが350mAの電流制限と1.2V～15Vの入力電圧範囲で設計されているので、広範なアプリケーションに最適です。いずれのコンバータも無負荷時の消費電流がわずか20μA、シャットダウン時には0.5μAまで低減されます。電流制限された固定オフタイム制御回路によって動作電流が節減され、広い負荷電流範囲で高い効率を維持できます。また、36Vスイッチを内蔵しているので、高価なトランスを使用せずに最大±34Vという高い電圧出力を容易に生成できます。LT1945はオフタイムが400nsと短いので、高さの低い小型のインダクタやコンデンサを使用可能です。このため、スペースの限られたアプリケーションで実装面積とコストを最小限に抑えることができます。
アプリケーション
- 小型TFT LCDパネル
- ハンドヘルド･コンピュータ
- バッテリ･バックアップ
- デジタル･カメラ
