製品概要
機能と利点
- 利得帯域幅：100MHz
- スルーレート：750V/μs
- 最大消費電流：3.6mA
- シャットダウン時の消費電流：50μA
- 入力ノイズ電圧：8nV/√HZ
- ユニティゲインで安定動作
- 入力オフセット電圧：1.5mV（最大）
- 入力バイアス電流：4μA（最大）
- 入力オフセット電流：400nA（最大）
- 出力電流（VOUT＝±3V）：40mA（最小）
- 入力CMR（VS＝±5V）：±3.5V（最小）
- 0.1%までのセトリング時間（5Vステップ時）：30ns
- ±5V、単一5V電源で仕様を規定
- 動作温度範囲：-40℃～85℃
- 高さの低い(1mm) SOT-23 (ThinSOT™)およびS8 パッケージ
製品概要
LT1812は優れたDC性能をもつ低消費電力、高速、高スルーレートのオペアンプです。LT1812は、同等の帯域幅をもつアンプと比較して、低消費電流、低入力オフセット電圧、低入力バイアス電流、および高DC利得を実現しています。電力を節減するシャットダウン機能は、消費電流を50μAに低減します。回路方式は、電流帰還アンプ並のスルーレート特性をもつ電圧帰還アンプとなっています。
出力は±5V電源で100Ω負荷を±3.5Vにドライブします。単一5V電源では、100Ω負荷を2.5Vに接続した場合、出力は1.1Vから3.9Vまで振幅します。このアンプは1000pFの容量性負荷でも安定するので、バッファまたはケーブル・ドライバのアプリケーションに有用です。
LT1812は、最新の低電圧コンプリメンタリ・バイポーラ・プロセスを採用しています。デュアル・バージョンはLT1813です。これよりも電源電圧が高く、最大70MHzの利得帯域幅をもつシングル、デュアル、およびクワッド・オペアンプについては、LT1351からLT1365までのデータシートを参照してください。
アプリケーション
- 広帯域アンプ
- バッファ

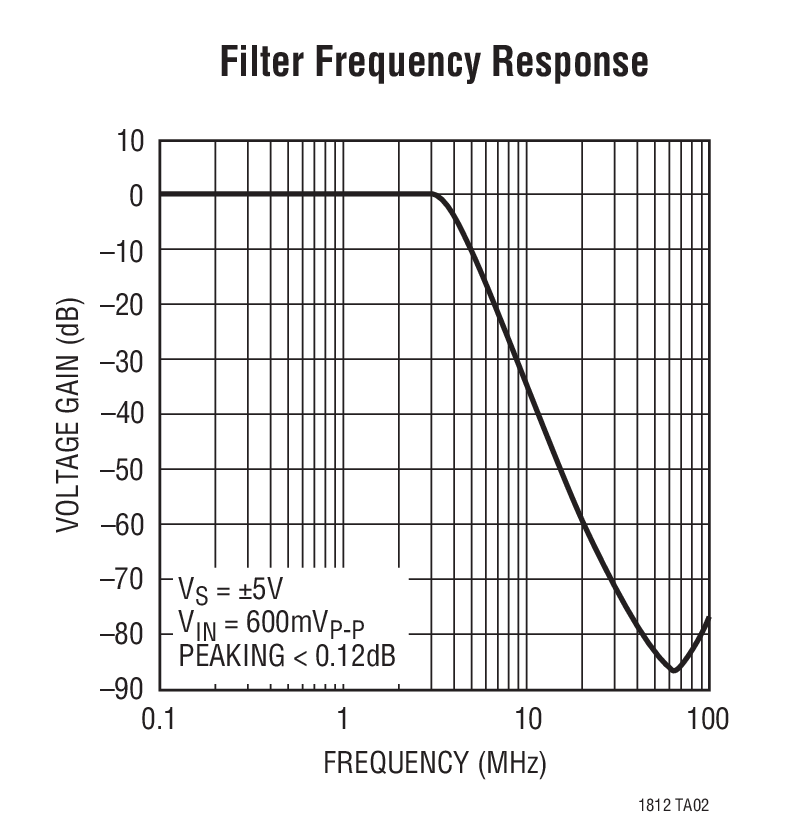

- アクティブ・フィルタ
- ビデオおよびRF増幅
- ケーブル・ドライバ
- データ収集システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1812
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1812CS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1812CS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |

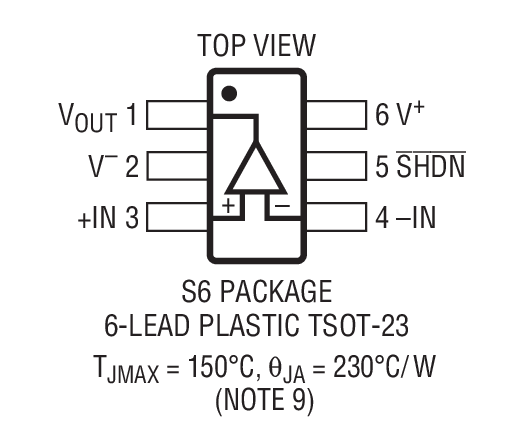

| LT1812CS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1812CS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |

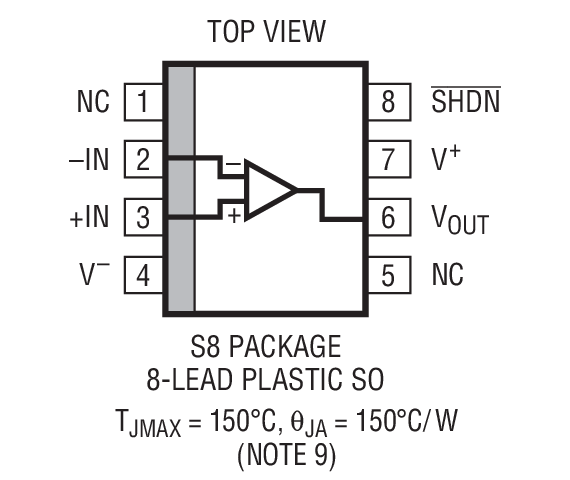

| LT1812CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1812CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1812IS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1812IS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1812IS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1812IS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1812IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1812IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R378 Reliability Data |
