特長
- 利得帯域幅積：80MHz
- 両レールを含む入力同相範囲
- レール・トゥ・レール出力振幅
- 低消費電流：2mA（最大）
- 入力オフセット電圧：350μV（最大）
- 入力バイアス電流：250nA（最大）
- 低い電圧ノイズ：8.5nV/√Hz
- スルーレート：25V/μs
- 同相除去比：105dB
- 電源除去比：97dB
- オープンループ利得：85V/mV
- 動作温度範囲：-40℃～85℃

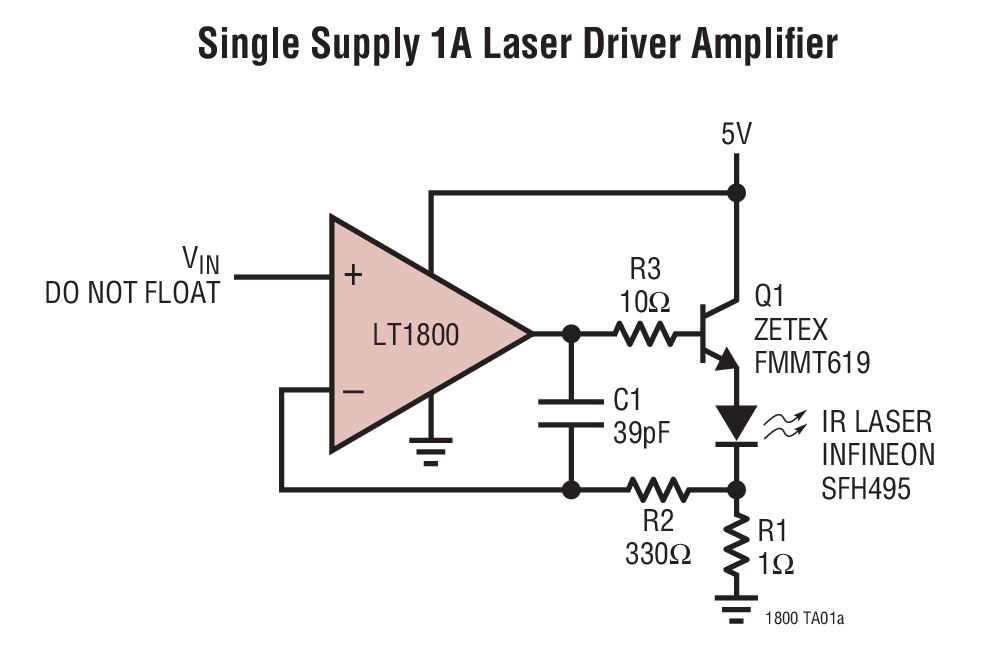

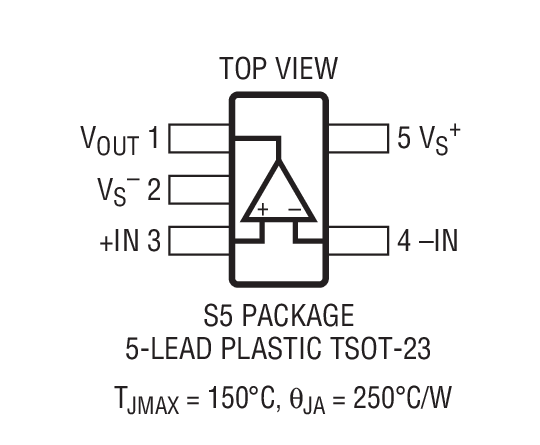

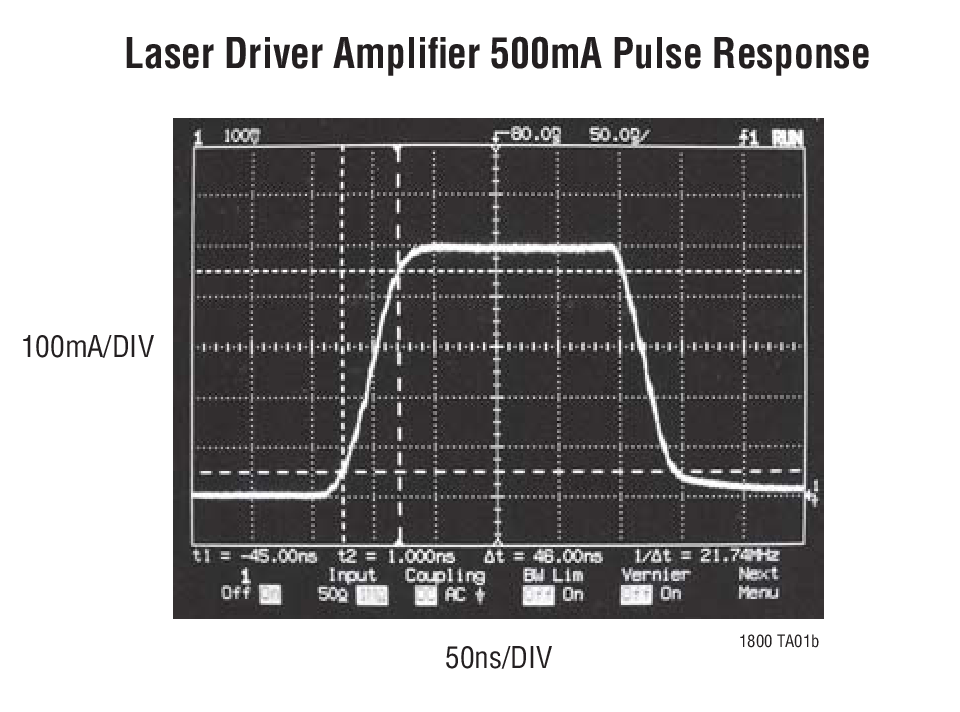

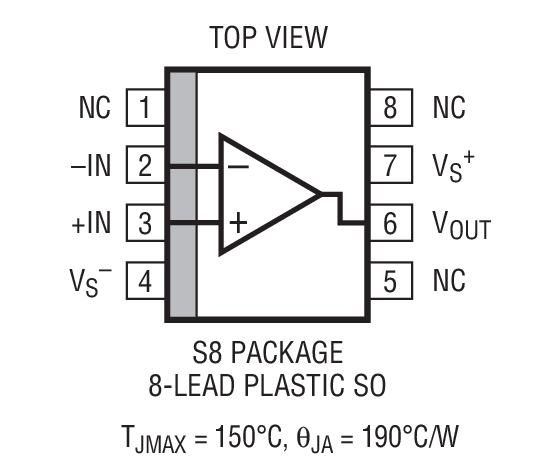

- 8ピンSOおよび高さの低い（1mm）5ピンThinSOT™パッケージで供給
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1800は、優れたDC特性を備えた低消費電力の高速レール・トゥ・レール入出力オペアンプです。LT1800は、同等の帯域幅をもつ他製品と比べて、消費電流と入力バイアス電流が少なく、入力オフセット電圧が低く、DC利得が優れています。
LT1800の入力範囲は両電源レールを含み、出力は両方の電源レールの20mV以内に振幅するので、低電源アプリケーションでの信号ダイナミック・レンジを最大にすることができます。
LT1800は2.3V～12.6Vの電源電圧範囲で性能を維持し、3V、5V、±5Vの各電源で規格されています。入力は、損傷を受けたり出力の位相反転を起こすことなく、電源レールを超えてドライブ可能です。
LT1800は標準オペアンプ・ピン配置の8ピンSOパッケージ、ならびに5ピンTSOT-23パッケージで供給されます。LT1800のデュアルおよびクワッド・バージョンについては、LT1801/LT1802のデータシートを参照してください。このデバイスを多くのオペアンプのプラグイン互換品として使用することで、入出力範囲と性能を改善することができます。
アプリケーション
- 低電圧高周波信号処理
- A/Dコンバータのドライブ
- レール・トゥ・レール・バッファ・アンプ
- アクティブ・フィルタ
- ビデオ・ライン・ドライバ
