製品概要

機能と利点

  • V以上の入力でも動作可能
  • レール・トゥ・レール入出力
  • 利得帯域積:2.5MHz
  • スルーレート:2.1V/μs
  • 低入力オフセット電圧:3.5mV(最大)
  • 高電圧利得:1000V/mV
  • 単一電源入力範囲:0V~18V
  • 3V、5V、±5V電源で規定
  • 18Vまでの逆バッテリ保護
  • 低消費電力:最大消費電流750μA

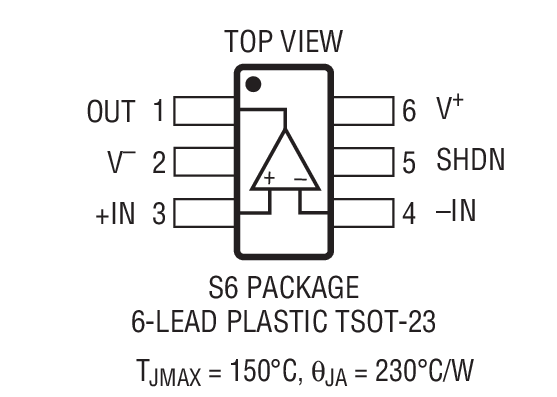

  • 6ピン・バージョンは出力シャットダウン付き
  • 高出力電流:15mA(最小)
  • 動作温度範囲:-40℃~85℃
  • 高さの低い(1mm)ThinSOTパッケージ

製品概要

LT1784は全電圧が2.5V~18Vのすべての単一電源および両電源で動作する、小型SOT-23パッケージ2.5MHzオペアンプです。このアンプは消費電流が750μA以下で、逆バッテリ接続保護機能を備え、18Vまでの逆電源電圧に対しほとんど電流を流しません。

LT1784の入力範囲はグランドを含み、独自の特長のひとつとして、一方または両方の入力が正電源レールを上回ってもOver-The-Top®動作が可能です。入力は電源電圧に関わらず18Vの差動および同相電圧を扱えます。入力段は、入力が負電源より9V低くなっても偽出力の発生を防ぐ、位相反転保護を備えています。

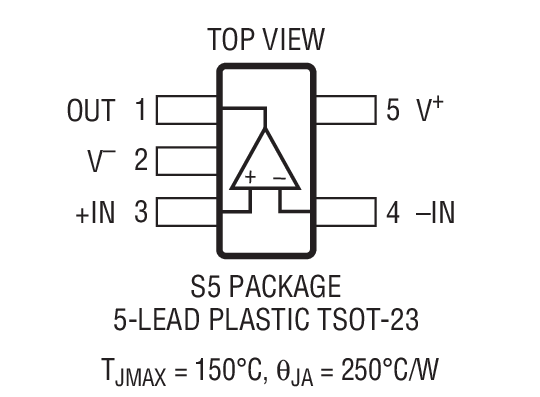

LT1784はレール・トゥ・レール機能を維持したまま、15mAまでの負荷をドライブ可能です。 6ピン・バージョンのシャットダウン機能はデバイスをディスエーブルし、出力をハイ・インピーダンスにして、消費電流を5μAに低減します。LT1784オペアンプは、5ピンおよび6ピンSOT-23パッケージで供給されます。これより低い消費電力を必要とするアプリケーションの場合は、LT1782およびLT1783のデータシートを参照してください。


アプリケーション

  • 携帯計測器
  • バッテリ駆動システム
  • センサ調整
  • 消費電流センス
  • MUXアンプ
  • 4mA~20mAトランスミッタ
