LT1722

製造中

シングル200MHz低ノイズ高精度オペアンプ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 入力ノイズ電圧：3.8nV/√Hz
  • 消費電流：3.7mA
  • 利得帯域幅：200MHz
  • 低い全高調波歪み：1MHzで-85dBc
  • スルーレート：70V/μs
  • 入力オフセット電圧：最大400μV
  • 入力バイアス電流：最大300nA
  • ユニティゲイン安定
  • 最大100pFの容量性負荷で安定
  • 出力電流：最小23mA
  • ±5Vおよび単一5V電源で規格
  • 高さの低い (1mm) SOT-23 (ThinSot™) パッケージ

LT1722/LT1723/LT1724は、シングル/デュアル/クワッドの低ノイズ、低消費電力、高速オペアンプです。これらのデバイスは、同等の帯域幅をもつデバイスと比較して、入力オフセット電圧と入力バイアス電流を低減し、DC利得を向上させています。 200MHzの利得帯域幅により、ビデオ周波数での高いオープンループ利得が保証されます。

このデバイスは低い入力ノイズ電圧と低消費電流を実現します。総ノイズは、0.8k～12kのソース抵抗に対して最適化されています。入力バイアス電流キャンセル技法を採用しているので、各入力に対して抵抗のバランスをとる必要がありません。

出力は±5V電源で150Ωの負荷を±3Vにドライブします。単一5V電源では、500Ω負荷を2.5Vに接続した場合、出力は1.5V～3.5Vで振幅します。このアンプはユニティゲイン安定（CLOAD ≦ 100pF）です。

LT1722/LT1723/LT1724は、リニアテクノロジーの最新の低電圧コンプリメンタリ・バイポーラ･プロセスを採用しています。LT1722はSO-8および5ピンSOT-23パッケージ、LT1723はSO-8およびMS8パッケージ、LT1724は14ピンSOパッケージで供給されます。


アプリケーション

  • ビデオおよびRF増幅
  • ADSL、HDSL II、VDSLレシーバ
  • アクティブ･フィルタ
  • 広帯域アンプ
  • バッファ
  • データ収集システム

LT1722
シングル200MHz低ノイズ高精度オペアンプ

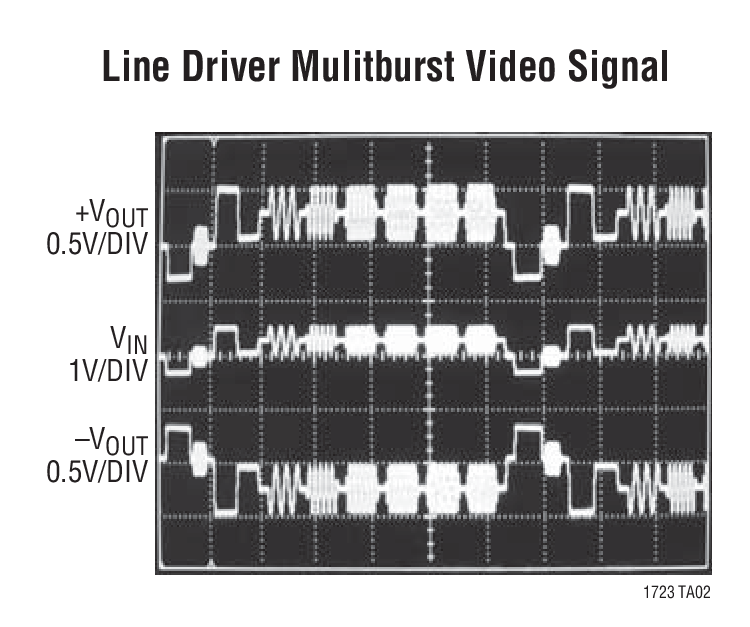

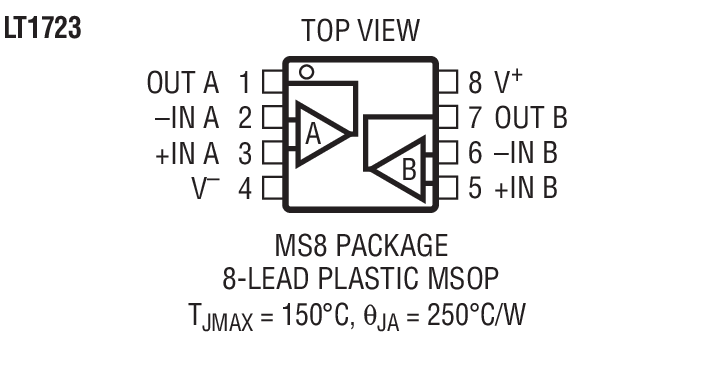

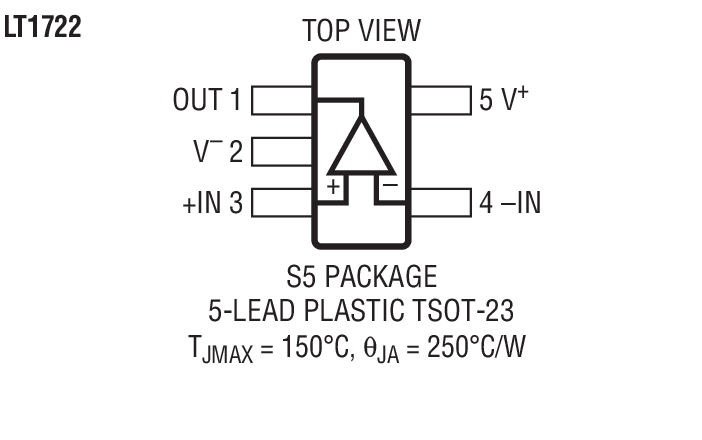

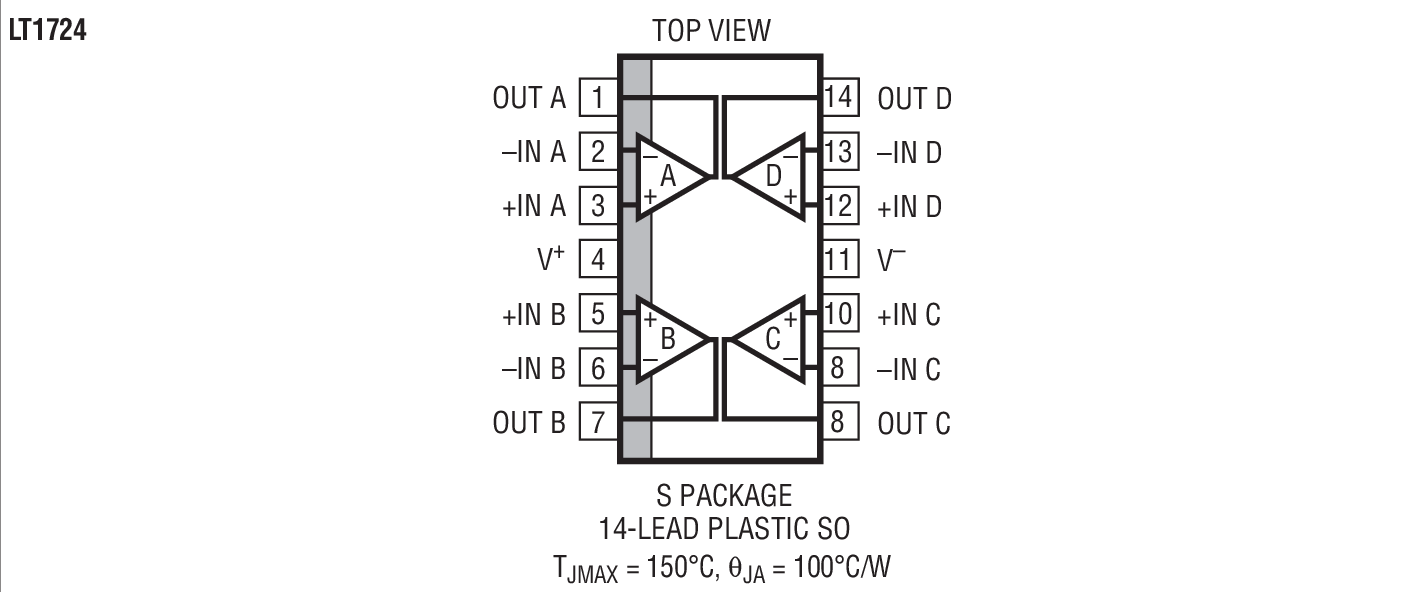

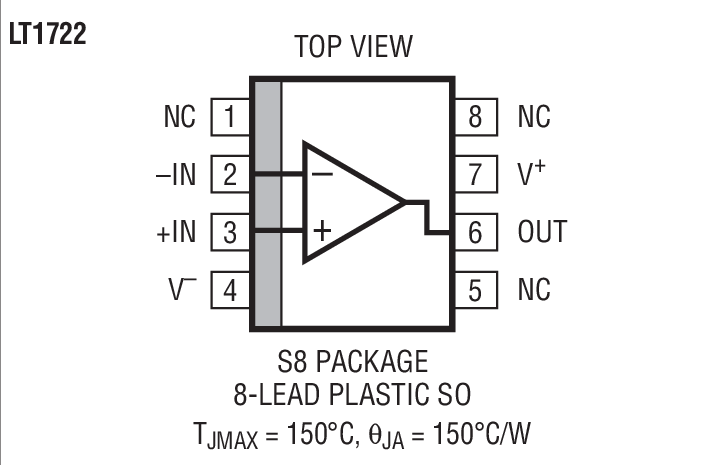

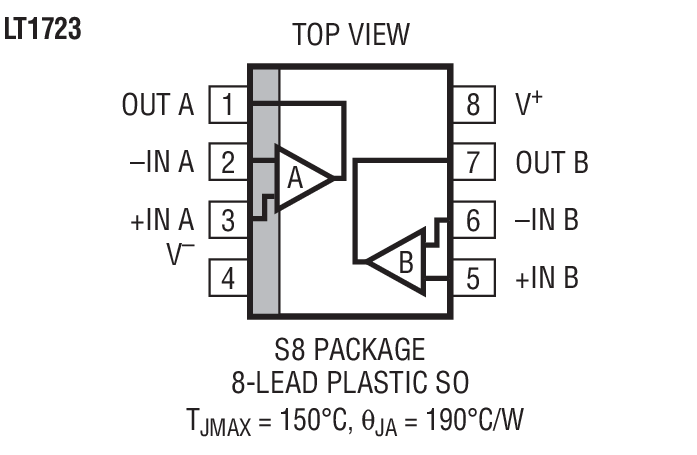

Differential Video Line Driver Line Driver Mulitburst Video Signal Product Package 1 Product Package 2 Product Package 3 Product Package 4 Product Package 5
