製品概要
機能と利点
- 利得帯域幅積：30MHz
- スルーレート：10V/μs
- 低消費電流/アンプ：3.5mA
- 両レールを含む入力同相範囲
- レール・トゥ・レールの出力振幅
- 入力オフセット電圧、レール・トゥ・レール範囲：525μV（最大）
- 入力オフセット電流：150nA（最大）
- 入力バイアス電流：1000nA（最大）
- オープンループ利得：1000V/mV（最小）
- 低入力ノイズ電圧：6nV/√Hz（標準）
- 低歪み：100kHzで-91dBc
- 広い電源電圧範囲：2.7V～±15V
- 大きい出力ドライブ電流：35mA（最小）
- デュアル：8ピンPDIPおよびSOパッケージ
- クワッド：14ピン細型SOパッケージ
製品概要
LT1630/LT1631は、30MHzの利得帯域幅積と10V/μsのスルーレートを特長とするデュアル/クワッド、レール･トゥ･レール入出力オペアンプです。
LT1630/LT1631は全動作範囲にわたって、優れたDC精度を達成しています。入力オフセット電圧は標準150μV未満であり、 10k負荷ドライブ時の最小オープンループ利得は100万なので、実質上すべての利得誤差をなくします。同相除去比を最大にするために、LT1630/LT1631では負電源側と正電源側の両方の入力段に特許取得済みの調整手法を採用し、全入力範囲にわたって標準106dBのCMRRを達成します。
LT1630/LT1631は2.7V～36Vの電源電圧範囲で性能を維持し、3V、5V、および±15V電源で規格されています。入力は損傷を受けたり出力の位相反転を起こすことなく、電源レールを超えてドライブすることができます。出力は35mAを超える負荷電流を供給します。

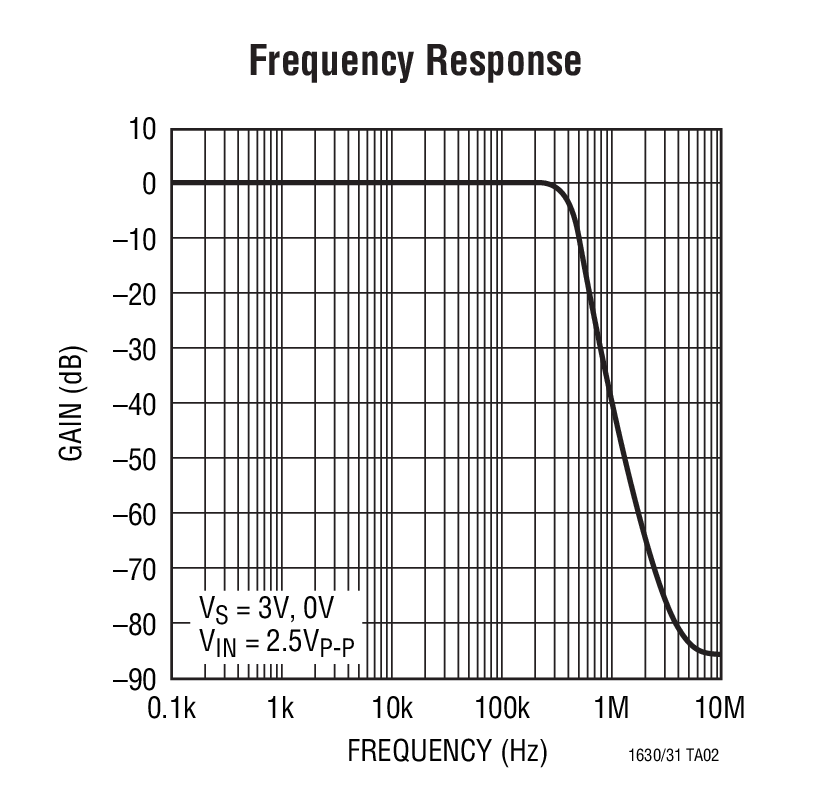

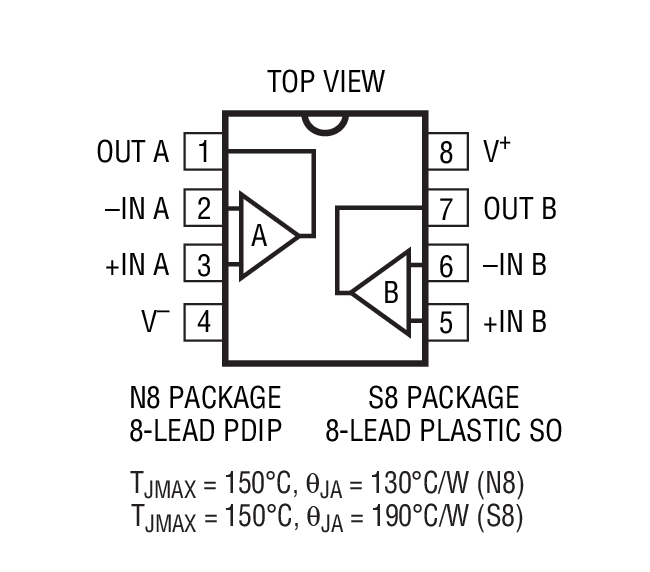

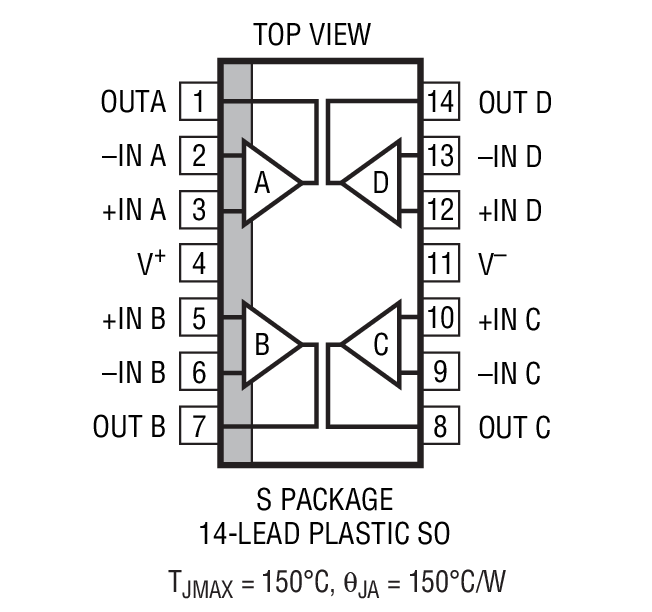

LT1630は、標準デュアル･オペアンプ･ピン配置の8ピンPDIPおよびSOパッケージで供給されます。LT1631は標準クワッド･オペアンプ構成を採用し、14ピン･プラスチックSOパッケージで供給されます。これらのデバイスを多くの標準オペアンプのプラグイン互換品として使用することにより、入力/出力範囲と性能を改善することができます。
アプリケーション
- アクティブ・フィルタ
- レール・トゥ・レール･バッファ・アンプ
- A/Dコンバータのドライブ
- 低電圧信号処理
- バッテリ駆動システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R290 Reliability Data3/23/2018
-
Low Distortion Rail-to-Rail Op Amps Have 0.003% THD with 100kHz Signal5/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1630
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1630CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1630CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1630CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1630HS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1630HS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1630IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1630IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1630IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R290 Reliability Data |
