LT1581

10A、超低ドロップアウト・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.90
特長

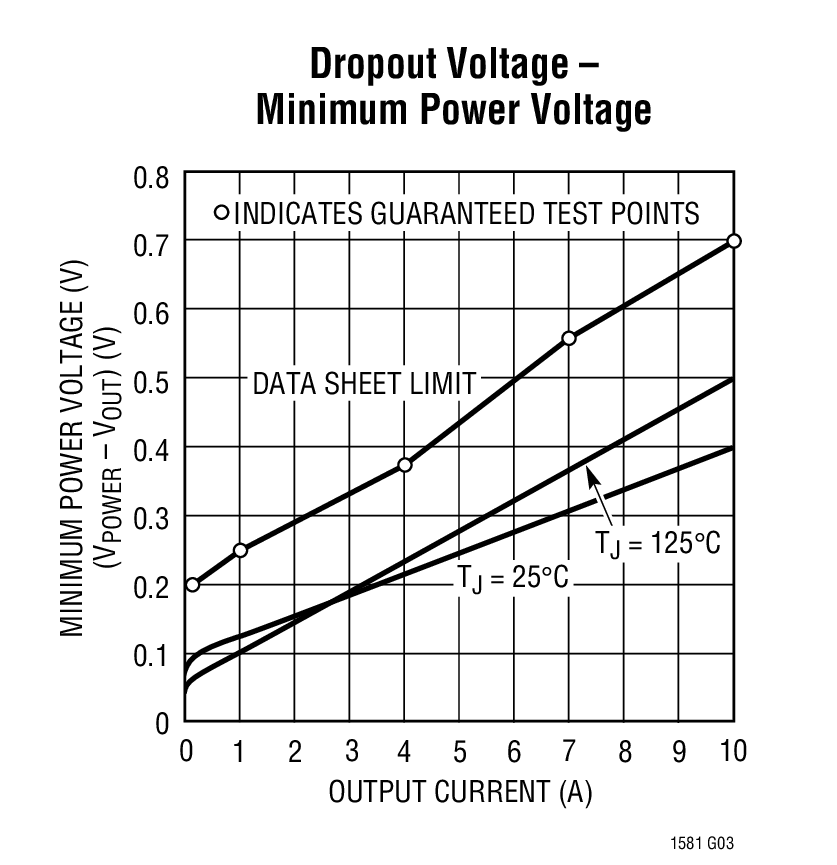

  • 低ドロップアウト:10Aの出力電流で430mV
  • 高速過渡応答
  • リモート・センス
  • ロード・レギュレーション:1mV
  • 2.5V固定出力および可変出力
  • 2電源モードで電源シーケンスの問題がない
製品概要
show more Icon

LT1581は新世代のマイクロプロセッサに電力を供給するように設計された 10Aの低ドロップアウト・レギュレータです。このデバイスのドロップアウト電圧は、軽負荷時には100mVで、10Aの出力電流時でも430mVまでしか上昇しません。このドロップアウトを達成するために、出力電圧より1V高い第二の低電流入力電圧が必要です。このデバイスは、LT1584に匹敵するドロップアウトをもつ単一電源デバイスとしても使用できます。

LT1581には、他のいくつかの新しい機能が追加されました。リモート・センス・ピンが引き出されています。この機能は負荷の変動による出力電圧の変化を実質上なくします。SENSEピンで測定した100mAから10Aの負荷電流ステップに対する標準ロード・レギュレーションは1mV未満です。

LT1581はLT1584と同等の高速過渡応答特性を備えています。固定電圧デバイスでは、ADJUSTピンが引き出されています。 ADJUSTピンに小容量のコンデンサを接続すると、さらに過渡特性が改善されます。

このデバイスは、5Vおよび3.3V電源が利用できるマザーボード上で、2V~3Vのプロセッサ電源を生成するのに最適です。


アプリケーション

  • マイクロプロセッサ電源
  • スイッチング電源用ポスト・レギュレータ
  • 高電流レギュレータ
  • 90MHz~166MHz、およびそれ以上の周波数で動作するPentium®プロセッサ用5V~3.XXV
  • ポータブルPentiumプロセッサ用3.3V~2.9V
  • Power PCTMシリーズ用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

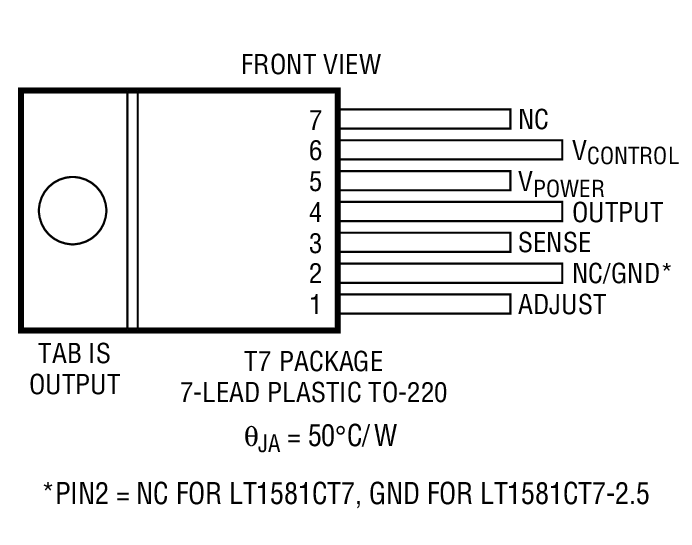

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
