LT1578

1.5A、200kHz、降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.98
特長
  • スイッチ電流:1.5A
  • 高効率低損失の0.2Ωスイッチ
  • スイッチング周波数:200kHz固定
  • 入力電圧範囲:4V~15V
  • 最小1.21Vの出力
  • 低消費電流:1.9mA
  • 低シャットダウン電流:20μA
  • 最大400kHzまで容易に同期可能
  • サイクル単位の電流制限
  • 低EMI
  • 低熱抵抗のSO-8パッケージ
  • 小型で低い値のインダクタを使用可能

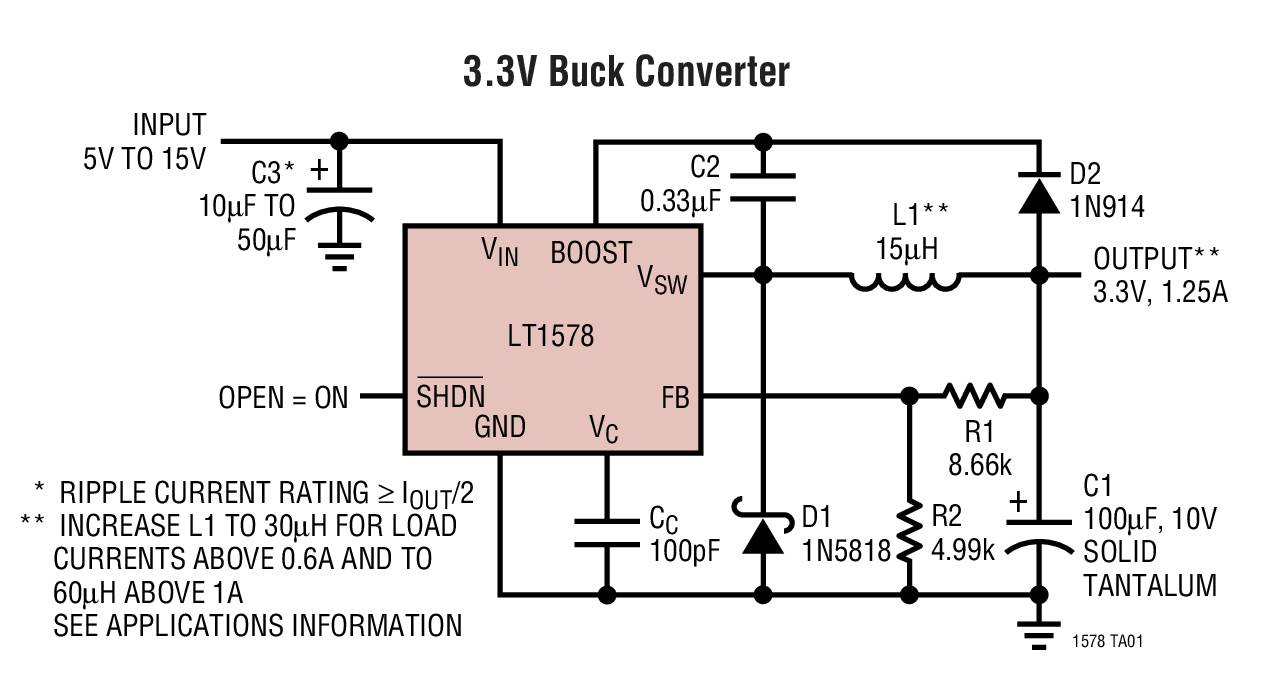

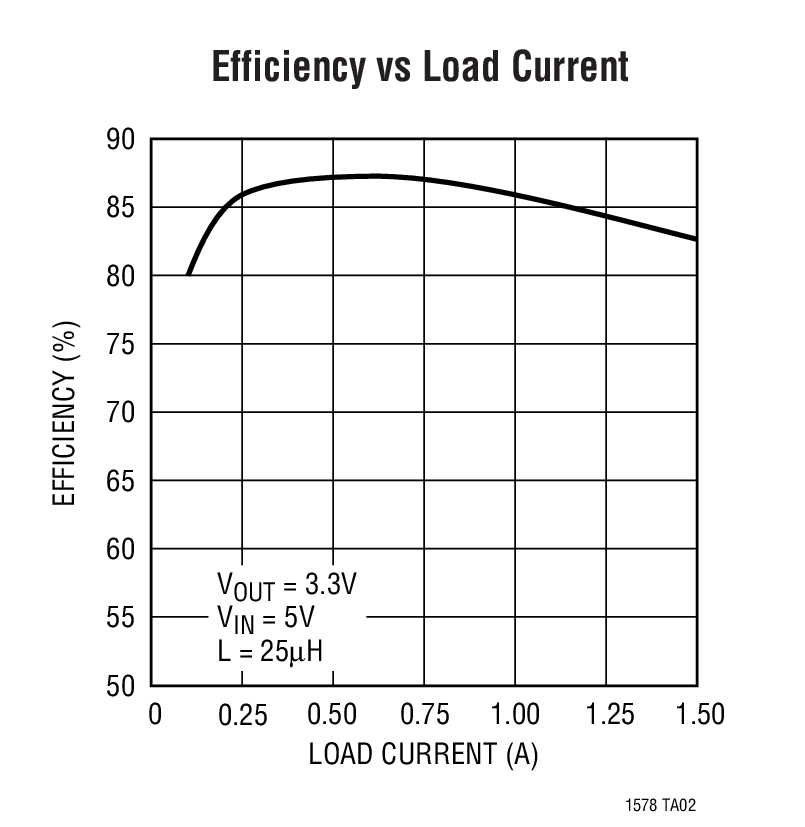

製品概要
show more Icon

LT1578は200kHzのモノリシック降圧スイッチング・レギュレータです。発振器、制御、およびロジック回路など必要なすべてを備え、1.5Aスイッチを内蔵しています。高速過渡応答および優れたループ安定性を実現するため、電流モードのトポロジーを採用しています。 LT1578はノイズに敏感なアプリケーション用に最適化されたLT1507の改造バージョンです。4V~15Vの入力電圧範囲で動作します。

さらに、リファレンス電圧がより低く設定され、デバイスは最小1.2Vの出力電圧を生成することができます。消費電流は1/2に低減されました。スイッチ・オン抵抗は30%低減されています。スイッチ遷移時間は、 EMIの発生を抑えるために低速になっています。広い出力電流範囲にわたって高効率を維持するために、発振器周波数は200kHzに低減されました。

高電流、高周波スイッチング回路を低電流、ノイズに敏感な制御回路から簡単に分離 できるようにして、 PCレイアウトを改善するためのピン配置変更が行われました。新しいSO-8パッケージには、動作周囲温度範囲を拡張するためにデバイスの熱抵抗を 大幅に低減するヒューズド・グランド・リードが含まれています。インダクタやコンデンサなど外付け部品は、標準表面実装型のものが使用できます。


アプリケーション

  • ポータブル・コンピュータ
  • バッテリ電源機器
  • バッテリ・チャージャ
  • 分配電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.98

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

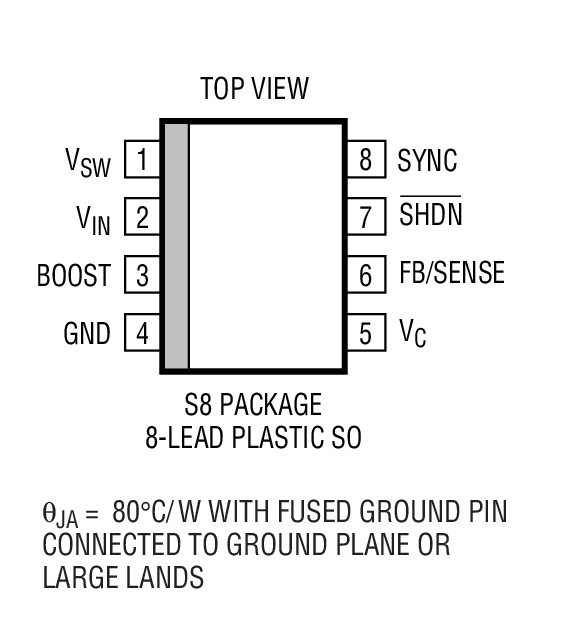

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1578CS8#PBF
  • HTML
  • HTML
LT1578CS8#TRPBF
  • HTML
  • HTML
LT1578CS8-2.5#PBF
  • HTML
  • HTML
LT1578CS8-2.5#TRPBF
  • HTML
  • HTML
LT1578IS8#PBF
  • HTML
  • HTML
LT1578IS8#TRPBF
  • HTML
  • HTML
LT1578IS8-2.5#PBF
  • HTML
  • HTML
LT1578IS8-2.5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0254

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

LT1578CS8#PBF

製造中

LT1578CS8#TRPBF

製造中

LT1578CS8-2.5#PBF

製造中

LT1578CS8-2.5#TRPBF

製造中

LT1578IS8#PBF

製造中

LT1578IS8#TRPBF

製造中

LT1578IS8-2.5#PBF

製造中

LT1578IS8-2.5#TRPBF

製造中

6 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1578CS8#PBF

製造中

LT1578CS8#TRPBF

製造中

LT1578CS8-2.5#PBF

製造中

LT1578CS8-2.5#TRPBF

製造中

LT1578IS8#PBF

製造中

LT1578IS8#TRPBF

製造中

LT1578IS8-2.5#PBF

製造中

LT1578IS8-2.5#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0254

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

LT1578CS8#PBF

製造中

LT1578CS8#TRPBF

製造中

LT1578CS8-2.5#PBF

製造中

LT1578CS8-2.5#TRPBF

製造中

LT1578IS8#PBF

製造中

LT1578IS8#TRPBF

製造中

LT1578IS8-2.5#PBF

製造中

LT1578IS8-2.5#TRPBF

製造中

6 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1578CS8#PBF

製造中

LT1578CS8#TRPBF

製造中

LT1578CS8-2.5#PBF

製造中

LT1578CS8-2.5#TRPBF

製造中

LT1578IS8#PBF

製造中

LT1578IS8#TRPBF

製造中

LT1578IS8-2.5#PBF

製造中

LT1578IS8-2.5#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC303A

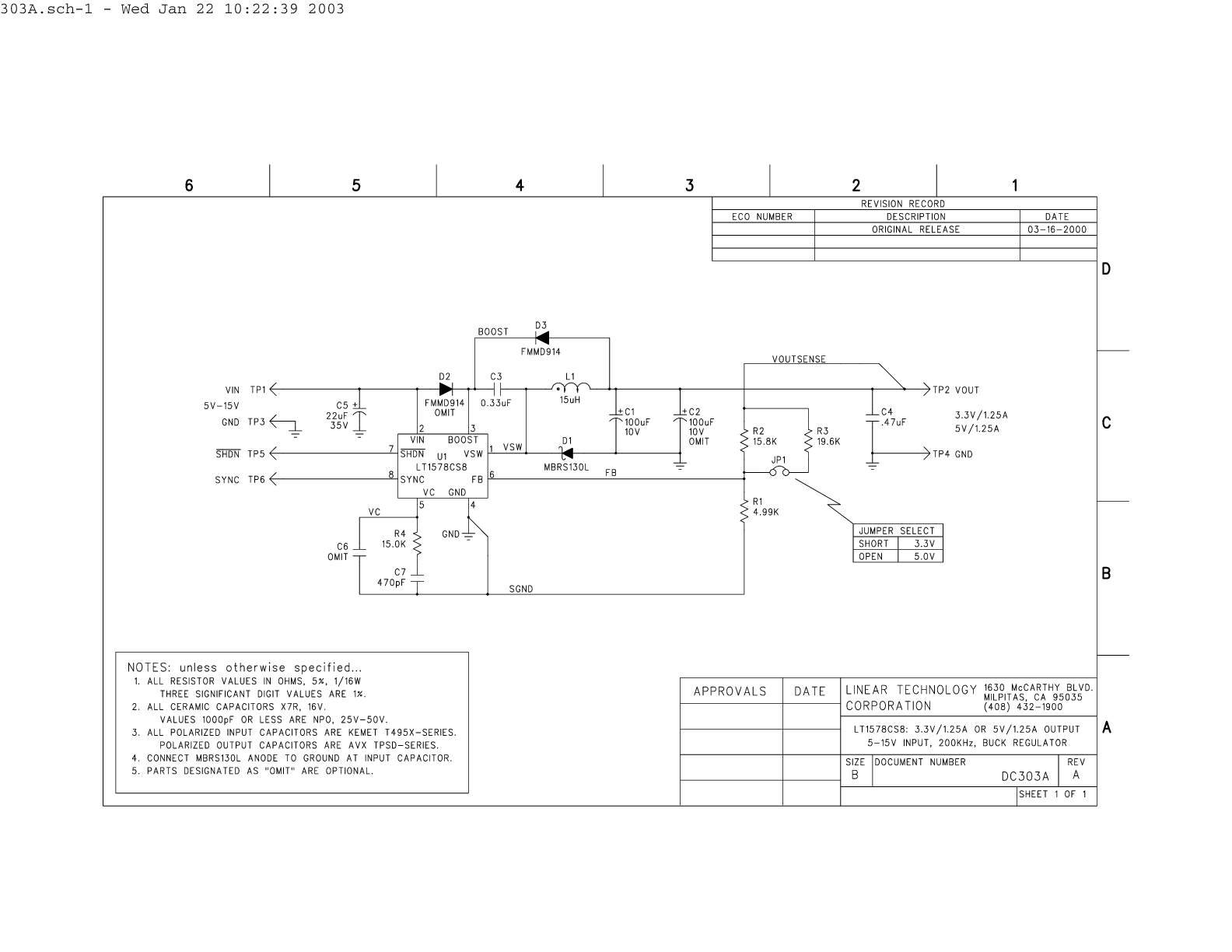

LT1578CS8 | 1.5A 200KHz Buck DC/DC with Shutdown & Sync, 5-15VIN, Jumper Selectable 3.3VOUT or 5VOUT @1.25A
