LT1568

超低ノイズ、高周波数アクティブRC、フィルタ・ビルディング・ブロック

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

7 18, 2006 ellipse 日本語

LT1568: 超低ノイズ、高周波数アクティブRC、フィルタ・ビルディング・ブロック データシート

データシートご利用上の注意
PDFファイルを開く external-link 298.00K
Documentation すべてのドキュメントを表示
LTspice LT1568 Demo Circuit - 5th Order, Butterworth, Lowpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Highpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 5th Order, Bessel, Lowpass Filter (Linear Passband Phase) Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Elliptic, Lowpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter (Linear Passband Phase) Download 3.00KB LTspice LT1568 Demo Circuit - Narrow Passband, 4th Order Bandpass Download 3.00KB LTspice LT1568 Demo Circuit - Wide Passband, 4th Order Bandpass Download 3.00KB LTspice LT1568 Demo Circuit - A Squarewave to Differential Sinewave Converter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order Bandpass with External Capacitors Download 3.00KB LTspice LT1568 - Filters Download 2.15 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$5.58
特長
  • 単一3V電源で中心周波数が10MHzまで
  • 使い方が簡単：1つの抵抗値でローパス・カットオフ周波数を設定（200kHz～5MHz）、異なる抵抗値の組み合わせでカットオフ周波数を最大10MHzまで拡張
  • 非常にフレキシブル：異なる抵抗値で利得付きまたは利得なしのローパス伝達関数が可能（バタワース、 チェビシェフ、またはカスタム）
  • SNR = 92dB (fC = 2MHz, 2VP-P)
  • THD = –84dB (fC = 2MHz, 1VP-P)
  • ±0.75%に調整された内部コンデンサ
  • 1つの4極ローパス・フィルタまたは整合した1対の2極ローパス・フィルタ
  • バンドパス・フィルタとしても構成可能
  • シングルエンド出力または差動出力
  • 単一3V（最小2.7V）から±5V電源で動作
  • レール・トゥ・レールの入力電圧と出力電圧
製品概要
show more Icon

LT1568は使い方が簡単で、レール・トゥ・レール入出力を備えたアクティブRCフィルタ・ビルディング・ブロックです。デバイス内部のコンデンサと低ノイズのオペアンプのGBW積は一貫性と再現性のあるフィルタ応答を実現するためにトリムされています。LT1568は1つの抵抗値でI/Qチャネルに適したユニティゲインの整合した1対の2極バターワース・ローパス・フィルタを実現することができます。

異なる値の外部抵抗を使えば、異なる周波数応答または異なる利得の2つの2極セクションを構成できます。また、2つのステージをカスケードにすることで、応答をプログラム可能な1つの4極フィルタに構成できます。10MHzまでのカットオフ周波数に対応できるので、LT1568はアンチエイリアッシングや高速データ通信のチャネル・フィルタに最適です。またバンドパス・フィルタとしても利用することができます。

LT1568は非常に低ノイズで、90dB以上のSN比をサポートします。さらに、高速ADコンバータを直接ドライブするための、シングルエンドから差動への信号変換も提供します。LT1568はシャットダウン・モードを備えており、5V電源で消費電流を約0.5mAに低減できます。

LT1568は細型16ピンSSOPパッケージで供給されます。


アプリケーション

  • ディスクリートRCアクティブ・フィルタとLCフィルタ・モジュールを直接代替
  • アンチエイリアス・フィルタ/再構築フィルタ
  • デュアルI/Qチャネル（1つのパッケージに2つの整合した2次フィルタ）
  • シングルエンドから差動への変換
  • ビデオ信号プロセッサ
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT1568 Demo Circuit - 5th Order, Butterworth, Lowpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Highpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 5th Order, Bessel, Lowpass Filter (Linear Passband Phase) Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Elliptic, Lowpass Filter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter (Linear Passband Phase) Download 3.00KB LTspice LT1568 Demo Circuit - Narrow Passband, 4th Order Bandpass Download 3.00KB LTspice LT1568 Demo Circuit - Wide Passband, 4th Order Bandpass Download 3.00KB LTspice LT1568 Demo Circuit - A Squarewave to Differential Sinewave Converter Download 3.00KB LTspice LT1568 Demo Circuit - 4th Order Bandpass with External Capacitors Download 3.00KB LTspice LT1568 - Filters Download 2.15 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$5.58
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1568

資料

10
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • デザイン・ノート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/24/2007
English

LT1568: Very Low Noise, High Frequency Active RC, Filter Building Block Data Sheet

PDFファイルを開く

redirect
277.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 07/18/2006
日本語

LT1568: 超低ノイズ、高周波数アクティブRC、フィルタ・ビルディング・ブロック データシート

PDFファイルを開く

redirect
298.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R460 Reliability Data redirect icon

20.27 K

download

PDFをダウンロード

デザイン・ノート

5

PDF Vector

PDF

更新 08/05/2014
English
DN324 - A Precision Active Filter Block with Repeatable Performance to 10MHz redirect icon

73.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 08/09/2004
中国語
DN324 A Precision Active Filter Block with Repeatable Performance to 10MHz redirect icon

920.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 08/22/2007
English
DN381 - Baseband Circuits for an RFID Receiver redirect icon

74.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 01/08/2006
中国語
DN381 - 用于 RFID 接收器的基带电路 redirect icon

524.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 07/25/2006
日本語
DN381 - RFIDレシーバ用ベースバンド回路 redirect icon

206.00K

download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

ZIP

更新 09/01/2005
English
LT1568 Filter Design Guide redirect icon

214.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 04/13/2015
English
DC675C - Demo Manual (Rev.A) redirect icon

565.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 7
show more Icon

データシート 2

LT1568: Very Low Noise, High Frequency Active RC, Filter Building Block Data Sheet
LT1568: 超低ノイズ、高周波数アクティブRC、フィルタ・ビルディング・ブロック データシート

信頼性データ 1

R460 Reliability Data

ユーザ・ガイド 2

LT1568 Filter Design Guide
DC675C - Demo Manual (Rev.A)

デザイン・ノート 2

DN381 - RFIDレシーバ用ベースバンド回路
DN324 - A Precision Active Filter Block with Repeatable Performance to 10MHz
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1568CGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1568CGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1568IGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1568IGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1568CGN#PBF

製造中

LT1568CGN#TRPBF

製造中

LT1568IGN#PBF

製造中

LT1568IGN#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1568CGN#PBF

製造中

LT1568CGN#TRPBF

製造中

LT1568IGN#PBF

製造中

LT1568IGN#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1568CGN#PBF

製造中

LT1568CGN#TRPBF

製造中

LT1568IGN#PBF

製造中

LT1568IGN#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1568CGN#PBF

製造中

LT1568CGN#TRPBF

製造中

LT1568IGN#PBF

製造中

LT1568IGN#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC675C

LT1568 4次アクティブRCフィルタIC

zoom

DC675C

LT1568 4次アクティブRCフィルタIC

download icon

ダウンロード

 print icon

印刷
DC675C
LT1568 4次アクティブRCフィルタIC
今すぐ購入 詳細を表示

製品の詳細

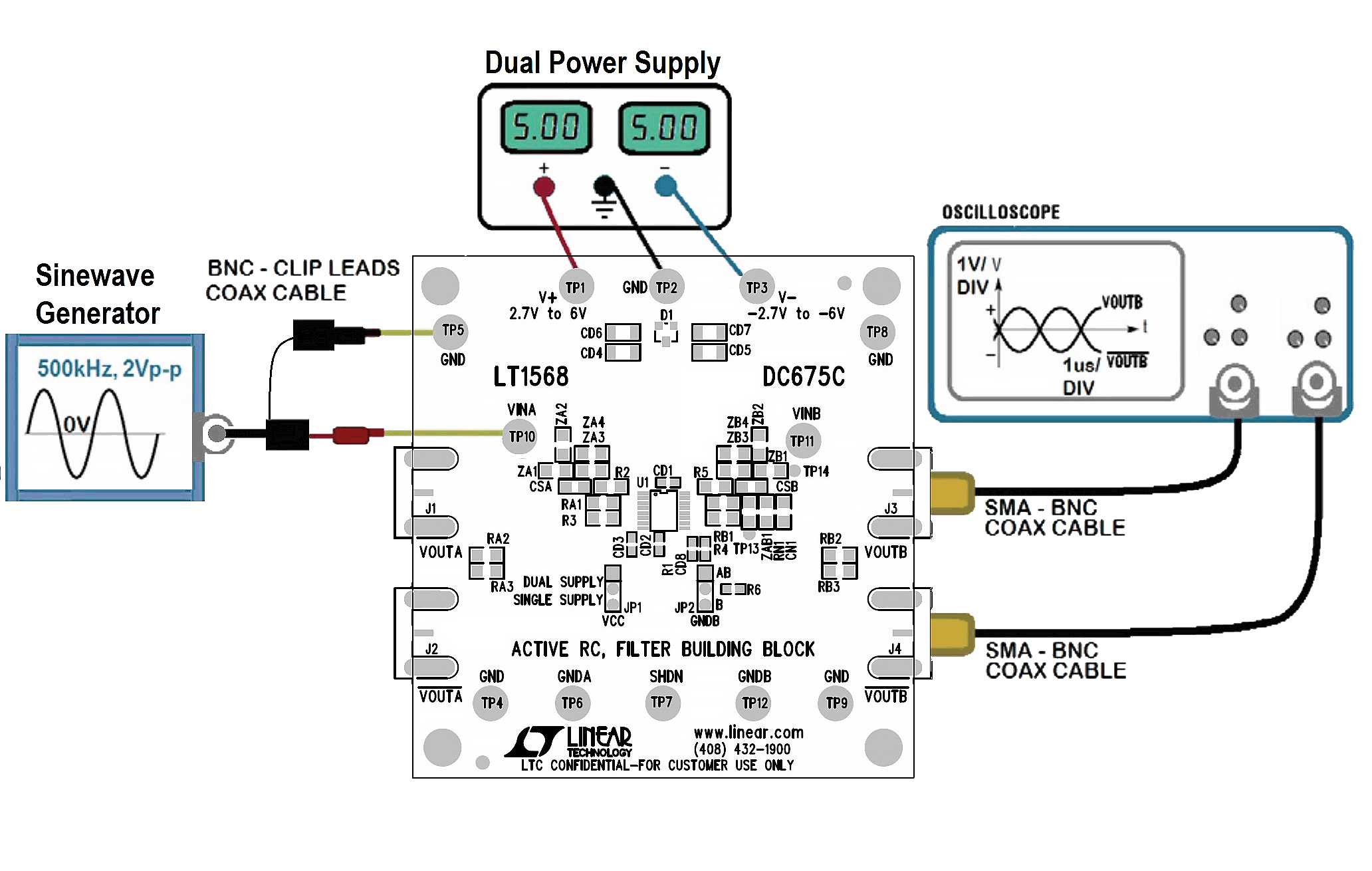

デモ回路DC675CはLT1568を使用するフィルタ回路の評価用です。LT1568は高精度±0.75%コンデンサと、180MHz GBWを最大変動が±10%になるようにトリミングした低ノイズのオペアンプを搭載した、デュアル2次アクティブRCフィルタ・ビルディング・ブロックです。LT1568オペアンプの±10% GBWの変動により、抵抗値を減らすことで高周波数の誤差が最小限に抑えられます。LT1568フィルタのカットオフ周波数または中心周波数（fC）の範囲は200kHz～10MHz（バンドパス・フィルタの場合は5MHz）です。ロー・リミットの200kHzは抵抗ノイズとDCオフセットを最小限に抑える目的でのみ選択されたものです（外部コンデンサを使用することでfC周波数を200kHz未満にすることが可能）。

テストと評価のために、DC675Cアセンブリはシングル4次500kHz狭通過帯域バンドパス・フィルタとして構成されています。

その他の可能なLT1568構成については、DC675CにはPCBパターンで事前構成済みの0805表面実装抵抗およびコンデンサ用の未使用のパッドがあり、次の高精度LT1568フィルタ回路が可能です。

  1. 4次ローパス・フィルタ
  2. 5次ローパス・フィルタ
  3. 4次狭通過帯域バンドパス
  4. 4次広通過帯域バンドパス
  5. 4次ハイパス・フィルタ

フィルタ回路構成の詳細については、LT1568データシートを参照してください。

資料

pdf icon

ZIP

DC675C - Design Files Download

1.12 M

pdf icon

PDF

DC675C - Schematic Download

33.34 K

pdf icon

PDF

DC675C - Demo Manual (Rev.A) Download

565.00K

すべて表示 Arrow image

評価用キット1

evaluation kit item images

DC675C

LT1568 4次アクティブRCフィルタIC
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

spice tool Lt Spice

LT1568 Demo Circuit - 5th Order, Butterworth, Lowpass Filter Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - 4th Order, Highpass Filter Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - 4th Order Bandpass with External Capacitors Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - 5th Order, Bessel, Lowpass Filter (Linear Passband Phase) Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - 4th Order, Elliptic, Lowpass Filter Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter (Linear Passband Phase) Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - Narrow Passband, 4th Order Bandpass Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - Wide Passband, 4th Order Bandpass Download

3.00K

spice tool Lt Spice

LT1568 Demo Circuit - A Squarewave to Differential Sinewave Converter Download

3.00K

spice tool Lt Spice

LT1568 - Filters Download
