製品概要
機能と利点
- 利得AV≥2（AV＝-1）で安定動作
- 200MHzの利得帯域幅積

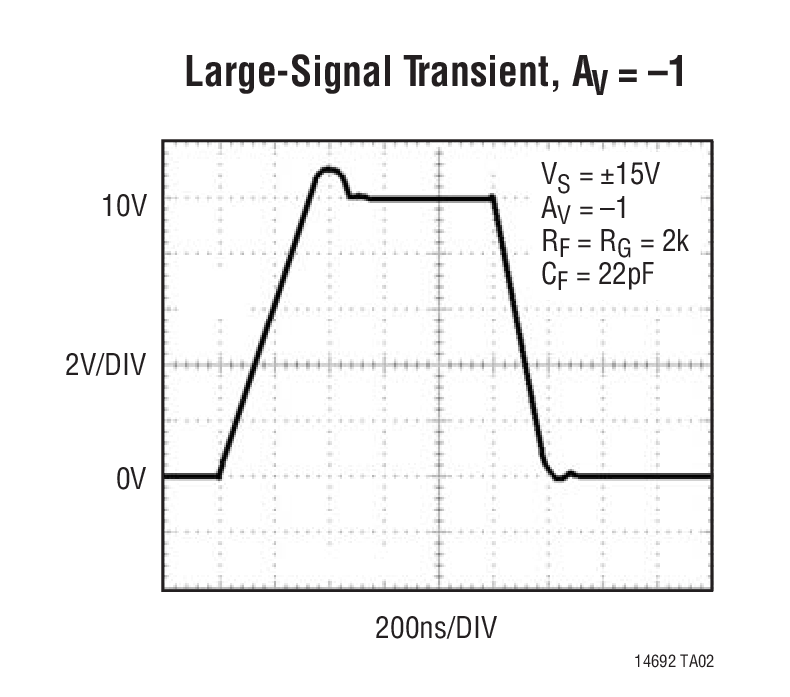

- スルーレート：30V/μs
- セトリング時間：800ns（150μV 、10Vステップ）
- ±5Vおよび±15V電源で仕様を規定
- 最大入力オフセット電圧：125μV
- 低歪み：100kHz、10VP-Pで-96.5dB
- 最大入力オフセット電圧ドリフト：3μV/℃
- 最大反転入力バイアス電流：10nA
- 最小DC利得：300V/mV
- 最小出力振幅、2k：±12.8V
- 入力ノイズ電圧：5nV/√Hz
- 入力ノイズ電流：0.6pA/√Hz
- 1kΩ< RS < 20kΩに最適化された総入力ノイズ

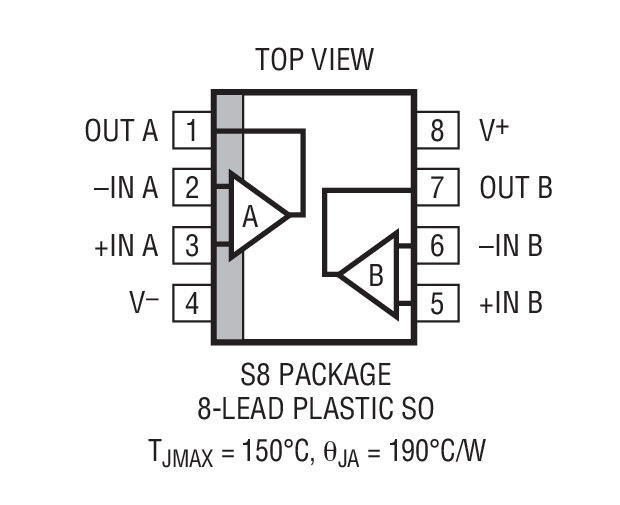

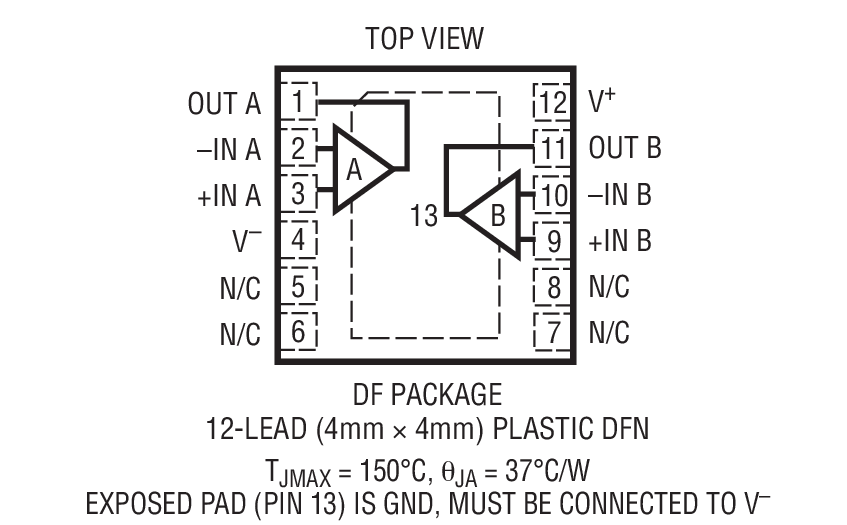

- 8ピン･プラスチックSOパッケージと12ピン（4mm×4mm）DFNパッケージ
製品概要
LT1469-2は、2以上の利得で安定する非補償、16ビット精度のデュアル高精度、高速オペアンプです。高精度と優れたAC特性を両立させたLT1469-2は、 DACの電流－電圧変換やADCバッファなどの高精度アプリケーションに最適です。入力オフセット電圧と反転入力バイアス電流の初期精度とドリフト特性は、反転アプリケーション用に調整されています。
200MHzの利得帯域幅は、歪みを低減するために周波数動作で高い開ループ利得を保証します。 ADCバッファなどの非反転アプリケーションでは、低歪みと高DC精度により、完全な16ビットACおよびDC特性を実現できます。 LT1469-2はスルーレートが高いので、他の高精度オペアンプに比べて、アクティブ・フィルタや計測アンプなどのアプリケーションにおける大信号性能が向上しています。
LT1469-2は±5Vおよび±15Vの電源電圧と-40℃～85℃の温度範囲で規定され、8ピンSOICパッケージと省スペースの4mm×4mmリードレス･パッケージで供給されます。同じDC特性を備えたユニティゲイン安定オペアンプについては、LT1469のデータシートをご覧ください。
アプリケーション
- 高精度計測
- 高精度データ収集システム
- 16ビットDAC用電流－電圧コンバータ
- ADCバッファ
- 低歪みアクティブ・フィルタ
- フォトダイオード・アンプ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
-
R164 Reliability Data3/23/2018
-
SAR ADC Drivers8/29/2016
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1469
LT1469-2
おすすめ製品
LT1469-2 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1469ACDF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469ACDF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469AIDF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469AIDF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469CDF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469CDF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469CS8-2#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1469CS8-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1469IDF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469IDF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT1469IS8-2#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1469IS8-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R164 Reliability Data |
