製品概要
機能と利点
- 利得バンド幅： 70MHz
- スルーレート： 1000V/μs
- 電源電流： 7.5mA(MAX)
- 入力ノイズ電圧： 9nV/√Hz
- ユニティゲインで安定動作
- あらゆる容量性負荷をドライブ可能なC-Load™オペアンプ
- 入力オフセット電圧： 1.5mV(MAX)
- 入力バイアス電流： 2μA(MAX)
- 入力オフセット電流： 350nA(MAX)
- 出力電流： 50mA(MIN)
- 出力電圧振幅： ±7.5V(MIN)(RL=150Ω)
- DC電圧利得： 4.5V/mV(MIN)(RL=1kΩ)
- セトリング・タイム： 50ns( 0.1%、10V Step)
- 微分利得エラー： 0.06%(AV=2、RL=150Ω)
- 微分位相エラー： 0.04°(AV=2、RL=150Ω)
- ±2.5V、±5V、および±15Vで仕様を規定
製品概要
LT1363は優れたDC性能を有する高速、高スルーレートのオペアンプです。LT1363は、同等のバンド幅をもつアンプと比較して、低消費電流、低入力オフセット電圧、低入力バイアス電流、および高DC利得を実現しています。回路方式は、電流帰還アンプ並のスルーレート特性をもつ電圧帰還アンプとなっています。このアンプは優れたセトリング特性を備えた単一利得段で、データ・アクイジション・システムに最適です。出力は±15V電源で150Ω負荷を±7.5Vまでドライブし、±5V電源では±3.4Vまでドライブします。このアンプはどんな容量性負荷でもドライブできるため、バッファまたはケーブル・ドライバのアプリケーションに有用です。
LT1363は、このユニークな回路方式を使用し、リニアテクノロジーの先進のバイポーラ・コンプリメンタリ・プロセスを採用した高速、高性能アンプ・ファミリのメンバです。LT1363のデュアルおよびクワッド・アンプ・バージョンについては、LT1364/LT1365のデータ・シートを参照してください。1アンプ当たりの消費電流が4mAの50MHzアンプについては、LT1360およびLT1361/LT1362のデータ・シートを参照してください。バンド幅が12MHzおよび25MHzより消費電力の低いアンプについては、LT1354からLT1359のデータ・シートを参照してください。シングル、デュアル、およびクワッド・オペアンプが供給されています。
アプリケーション
- 広帯域アンプ
- バッファ
- アクティブ・フィルタ
- ビデオおよびRFの増幅
- ケーブル・ドライバ
- データ・アクイジション・システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R290 Reliability Data3/23/2018
-
AN57 - Video Circuit Collection9/4/2008
-
DC417B - Demo Manual2/1/2012
-
DN107 - C-Load TM Op Amps Conquer Instabilities6/28/2016
-
DN83 - C-Load TM Op Amps Tame Instabilities6/28/2016
-
DN140 最適なノイズ特性のための最新オペアンプ選択ガイド2/21/2008
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1363
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

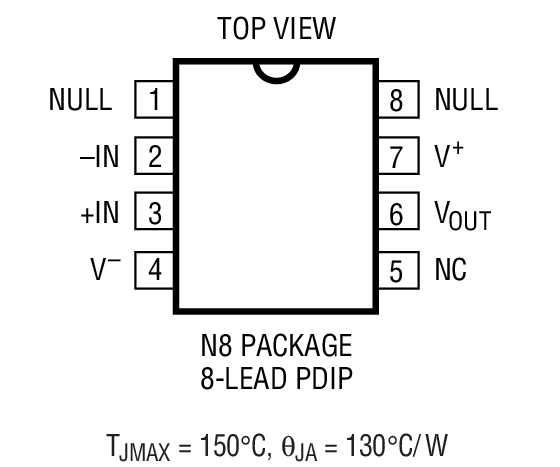

| LT1363CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1363CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1363CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R290 Reliability Data |
