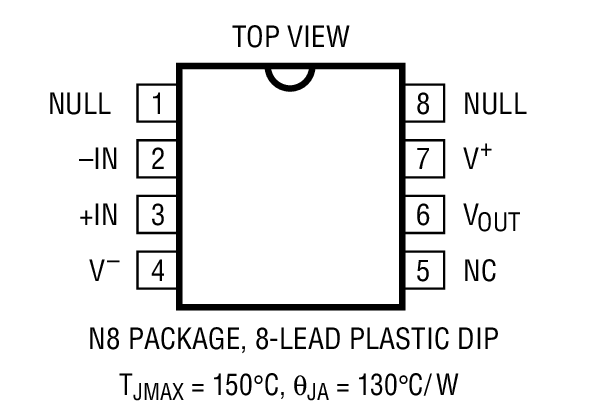

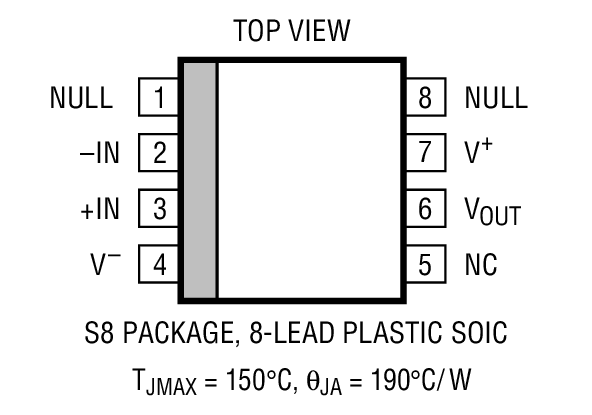

LT1354

12MHz、400V/μsオペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$3.35
機能
  • 利得バンド幅: 12MHz
  • スルーレート: 400V/μs
  • 電源電流: 1.25mA(MAX)
  • ユニティゲインで安定動作
  • あらゆる容量性負荷をドライブ可能なC-Loadオペアンプ
  • 入力ノイズ電圧: 10nV/√Hz
  • 入力オフセット電圧: 800μV(MAX)
  • 入力バイアス電流: 300nA(MAX)
  • 入力オフセット電流: 70nA(MAX)
  • DC電圧利得: 12V/mV(MIN)(RL=1kΩ)
  • セトリング・タイム: 230ns( 0.1%、10V Step)
  • セトリング・タイム: 280ns( 0.01%、10V Step)
  • 出力電圧振幅: ±12.5V(MIN)(RL=500Ω)
  • 出力電圧振幅: ±3V(MIN)(RL=150Ω)
  • ±2.5V、±5V、および±15Vで仕様を規定
製品概要
show more Icon

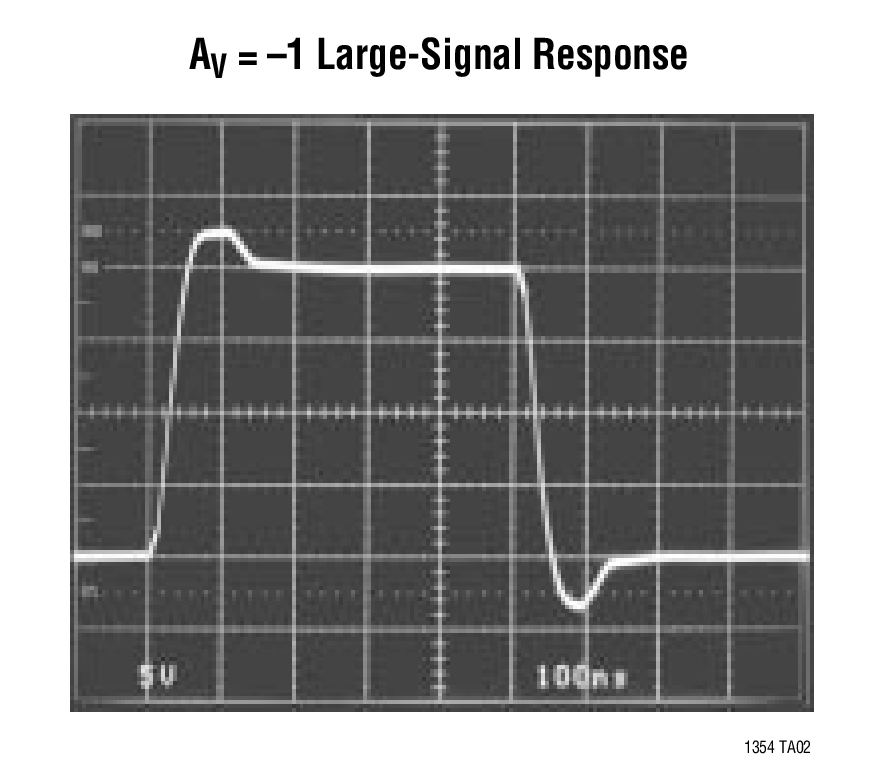

LT1354は優れたACおよびDC性能を有するローパワー、高速、高スルーレートのオペアンプです。LT1354は、同等のバンド幅をもつアンプと比較して、非常に低い消費電流、低入力オフセット電圧、低入力バイアス電流、および高DC利得を実現しています。回路方式は、電流帰還アンプ並のスルーレート特性をもつ電圧帰還アンプとなっています。このアンプはすぐれたセトリング特性を備えた単一利得段で、データ・アクイジション・システムに最適なデバイスです。出力は±15V電源で500Ω負荷を±12Vまでドライブし、±5V電源では150Ω負荷を±2.5Vまでドライブします。このアンプはどんな容量性負荷を接続しても安定しているため、バッファまたはケーブル・ドライバのアプリケーションに有用です。

LT1354は、このユニークな回路方式を使用し、リニアテクノロジーの先進のバイポーラ・コンプリメンタリ・プロセスを採用した高速、高性能アンプ・ファミリのメンバです。LT1354のデュアルおよびクワッド・アンプ・バージョンについては、LT1355/LT1356のデータ・シートを参照してください。また、消費電流およびバンド幅がさらに大きなデバイスについては、LT1357からLT1356のデータ・シートを参照してください。それぞれにシングル、デュアル、およびクワッド・オペアンプが供給されています。


アプリケーション

  • 広帯域アンプ
  • バッファ

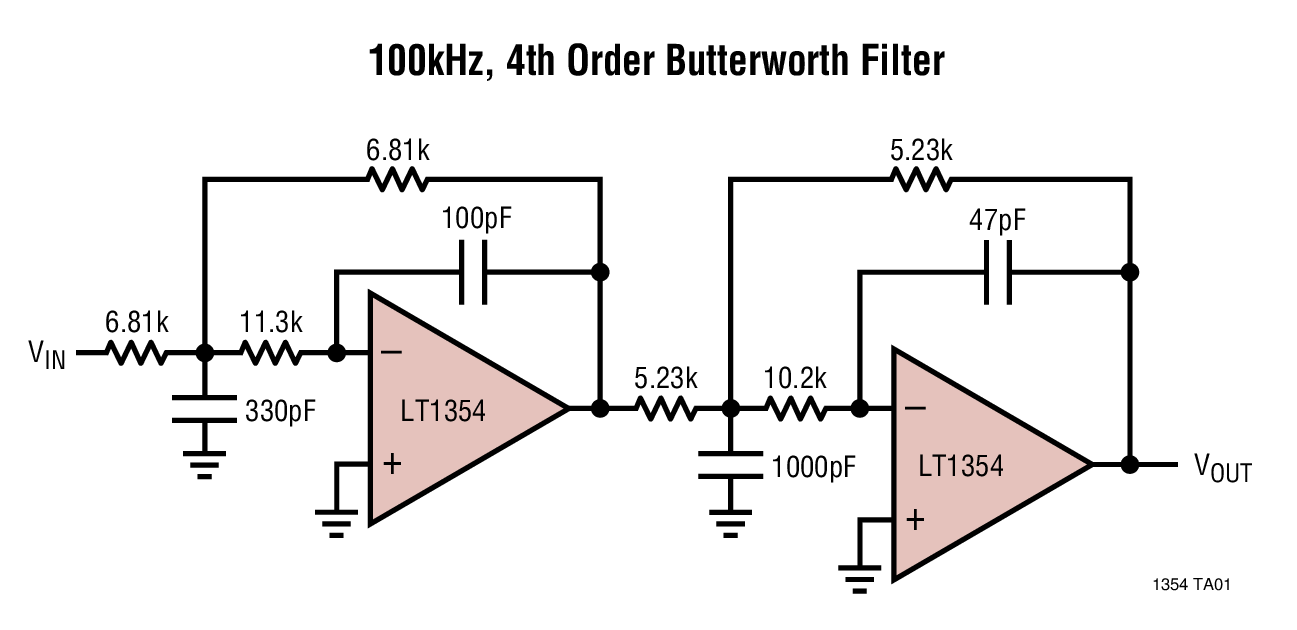

  • アクティブ・フィルタ
  • データ・アクイジション・システム
  • フォトダイオード・アンプ
