製品概要
機能と利点
- 利得帯域幅積：3MHz
- スルーレート：200V/μs
- 消費電流/アンプ：250μA
- あらゆる容量性負荷をドライブ可能なC-Load™オペアンプ
- ユニティゲイン安定
- 最大入力オフセット電圧：600μV
- 最大入力バイアス電流：50nA
- 最大入力オフセット電流：15nA
- 最小DC利得（RL=2k時）：30V/mV
- 入力ノイズ電圧：14nV/√Hz
- 0.1%へのセトリング・タイム（10Vステップ時）：700ns
- 0.01%へのセトリング・タイム（10V ステップ時）：1.25μs
- 最小出力振幅（負荷1kΩ）：±13V
- 最小出力振幅（負荷500Ω）：±3.4V
- ±2.5V、±5V、±15Vで仕様が規定
- SO-8パッケージ
- LT1353は細型表面実装パッケージ
製品概要

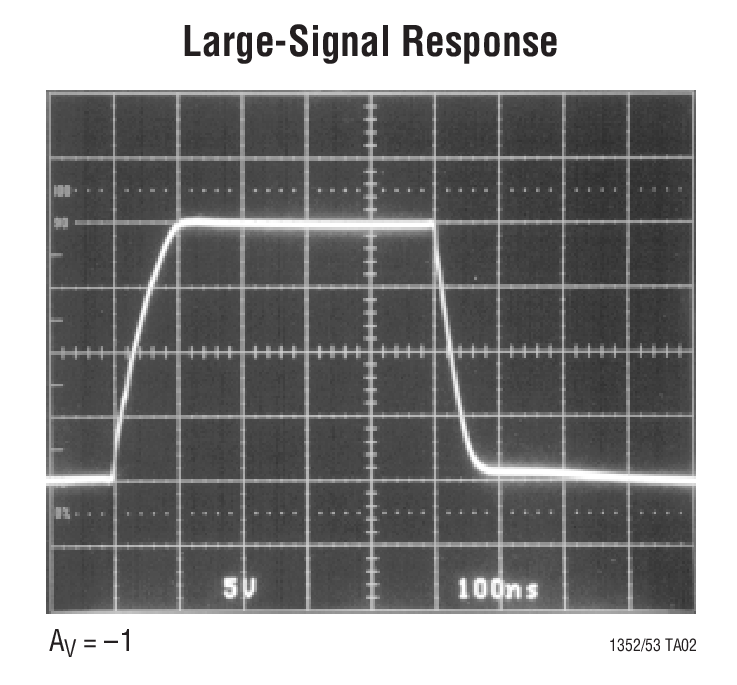

LT1352/LT1353は、卓越したACおよびDC特性を有するデュアルおよびクワッドの低消費電力、高速オペアンプです。同等の帯域幅をもつ他のアンプに比べて、消費電流が大幅に低減され、スルーレートが向上しています。LT1352/LT1353は、マッチングされた高インピーダンス入力を備えた真のオペアンプに電流帰還アンプのスルーイング性能を組み合わせたデバイスです。高スルーレートにより、大信号帯域幅を維持します。各出力は±15V電源で1kΩ負荷を±13Vまで、±5V電源で500Ω負荷を±3.4Vまでドライブ可能です。

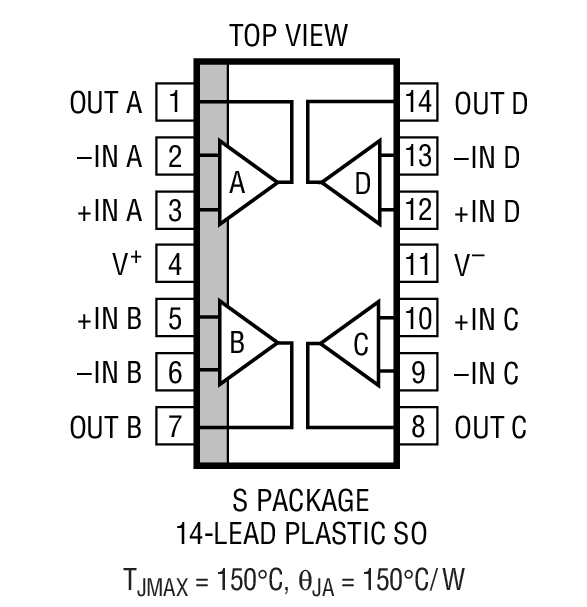

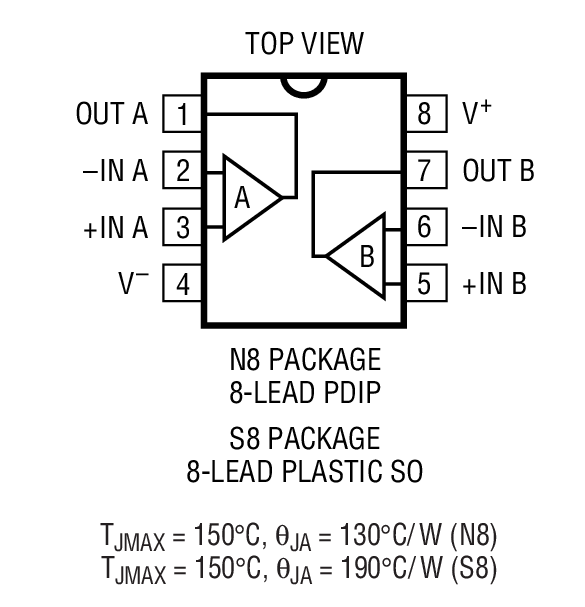

LT1352/LT1353は、このような独自の回路方式を採用し、リニアテクノロジーの最新のコンプリメンタリ・バイポーラ・プロセスを採用した高速、高性能アンプ・ファミリの製品です。また、消費電流と帯域幅がさらに大きなデバイスについては、LT1354からLT1365のデータシートを参照してください。消費電流が1アンプ当たり1mA、2mA、4mA、6mAで、帯域幅がそれぞれ12MHz、25MHz、50MHz、70MHzのデバイスが用意されています。いずれのデバイスにもシングル、デュアル、ワッド・バージョンがあります。LT1352は8ピンSOパッケージで供給され、LT1353は14ピン細型表面実装パッケージで供給されます。
アプリケーション
- バッテリ駆動システム
- 広帯域アンプ
- バッファ
- アクティブ・フィルタ
- データ収集システム
- フォトダイオード・アンプ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R290 Reliability Data3/23/2018
-
DN148 - 低歪みの低消費高速オペアンプ2/21/2008
-
High Voltage Amplifiers9/10/2013
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1352
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1352CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1352CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1352CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1352IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1352IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1352IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R290 Reliability Data |
