製品概要
機能と利点
- 100μAの静止電流
- 最小1.5VのVINで動作
- 600kHzの固定周波数動作
- 最大負荷で起動
- シャットダウン時にバッテリ電圧低下検知器が動作
- 軽負荷時の自動的にバースト・モード動作（LT1317）
- 軽負荷時でもスイッチングを継続（LT1317B）
- 低VCESATスイッチ：300mV @500mA
- LT1307/LT1307Bとピンコンパチブル
製品概要
LT1317/LT1317Bは、1.5Vから12Vの広範な出力電圧で動作するマイクロパワーの固定周波数昇圧DC/DCコンバータです。LT1317は、軽負荷時に省電力バースト・モードTM動作への自動移行機能を備えています。300μA～200mAの広い負荷範囲で、高効率が維持されます。高入力電圧時でも出力リップル電圧が低くなる最もな条件として、バースト・モード動作中のピーク・スイッチ電流は250mA以下に維持されます。LT1317Bは軽負荷時にはバースト・モード動作に移行しないので、効率は低下しますが、低周波数出力リップルが除去されます。
LT1317/LT1317Bは、シャットダウン時にもアクティブになったままの200mVリファレンス付きバッテリ電圧低下検知器を内蔵しています。
LT1317の無負荷時消費電流は100μA、シャットダウン時は30μAです。内部NPNパワー・スイッチは500mAの電流を扱い、電圧降下はわずか300mVです。
LT1317/LT1317Bは、MS8およびSO-8パッケージで供給されます。
アプリケーション
- セルラー電話
- コードレス電話
- ページャ
- GPSレシーバ
- バッテリ・バックアップ
- ポータブル電子機器
- 糖度計
- 診断用医療機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R365 Reliability Data3/23/2018
-

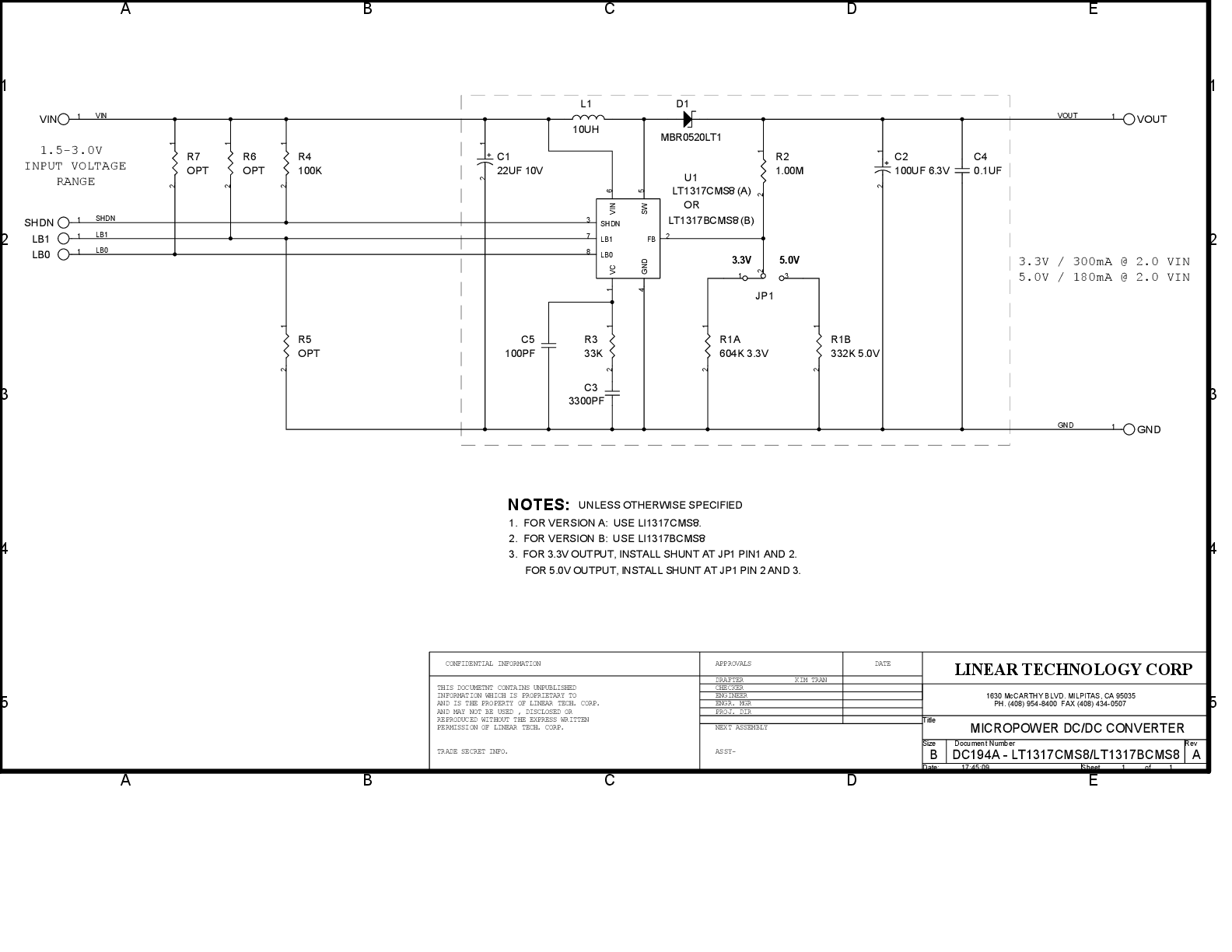

DC194A - Demo Manual9/24/2009
-
