製品概要

機能と利点

  • ピーク・スイッチ電流の精密制御
  • 消費電流:
    • アクティブ・モード時33μA
    • シャットダウン・モード時3μA
  • シャットダウン時にもアクティブなバッテリ電圧低下検知器
  • 低VCESATのスイッチ:300mV @500mA
  • 8ピンMSOPおよびSOパッケージで供給
  • 最小1.5Vの VIN で動作

製品概要

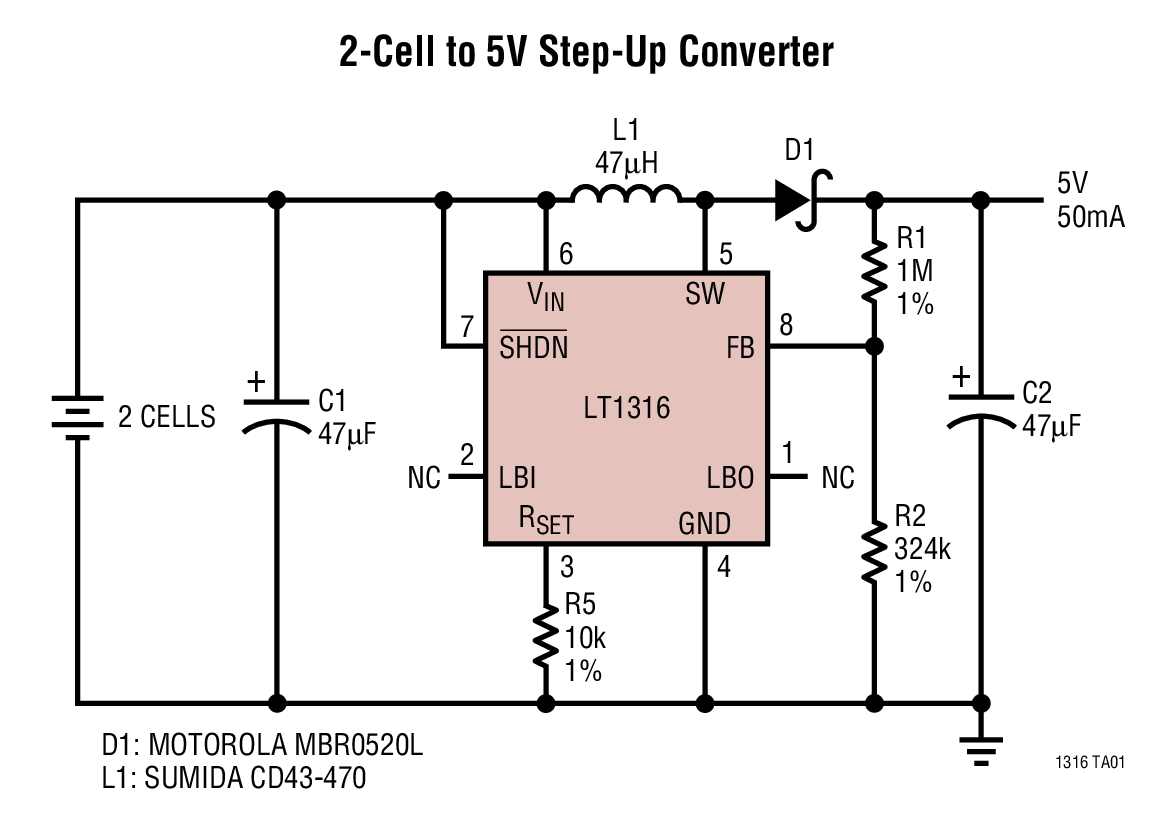

LT1316はマイクロパワー昇圧DC/DCコンバータで、最小1.5Vの入力電圧で動作します。プログラム可能な入力電流制限機能により、ピーク・スイッチ電流を精密に制御できます。ピーク・スイッチ電流は、1本の抵抗を調整することで、500mA~30mAの任意の値に設定できます。この機能はリチウム・コイン電池や電話線など、高いソース・インピーダンス入力で動作するDC/DCコンバータに特に有用です。

固定オフ時間、可変オン時間の安定化方式により、アクティブ・モードでの消費電流はわずか33μAです。シャットダウン時には消費電流が3μAまで低下しますが、低バッテリ電圧検出器は動作したままです。

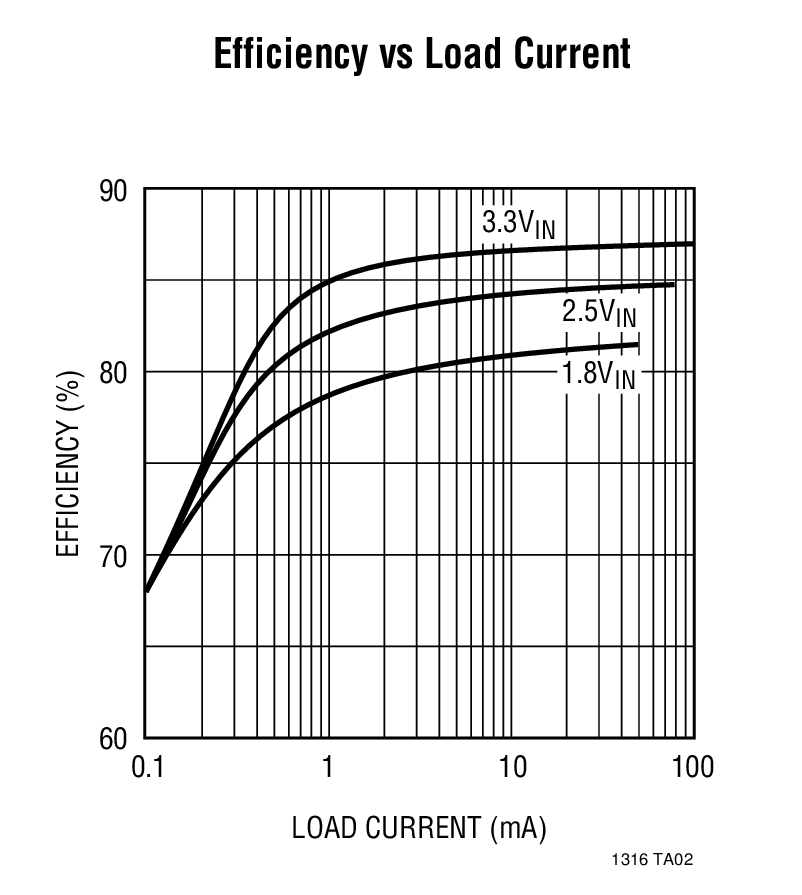

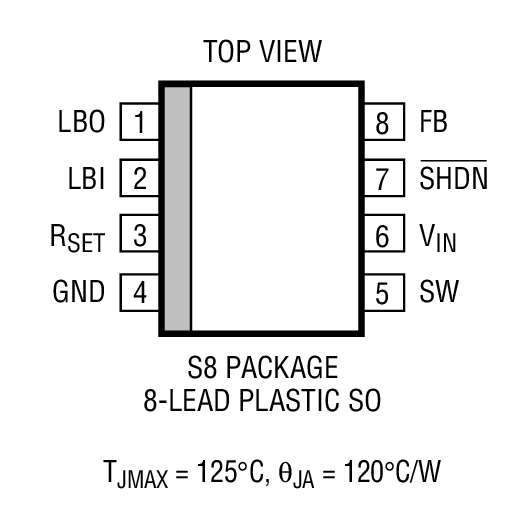

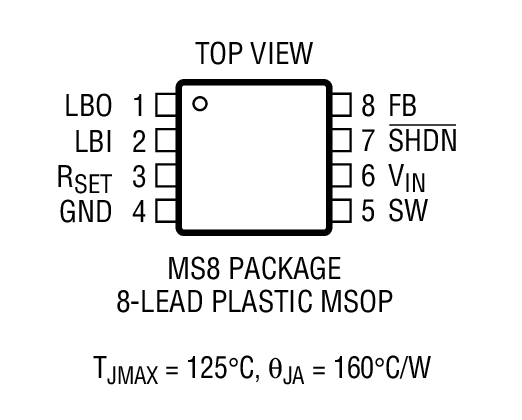

LT1316は8ピンMSOPおよびSOパッケージで供給されます。


アプリケーション

  • バッテリ・バックアップ
  • LCDバイアス
  • 低消費電力-48Vから5V/3.3Vのコンバータ
