LT1313

デュアルPCMCIA VPPドライバ/レギュレータ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 出力をデジタル的に選択: 0V、VCC、12V、またはHi-Z
  • 出力電流供給能力: 120mA
  • 電流制限およびサーマル・シャットダウン機能内蔵
  • 3.3Vから5Vへの自動切替え
  • 非安定化13V~20V電源から電源を供給
  • 標準PCMCIAコントローラとロジック・コンパチブル
  • 出力コンデンサ: 1μF
  • Hi-Zまたは0Vモードでの静止電流: 60μA
  • 独立したVPP有効ステータス帰還信号
追加の詳細
show more Icon

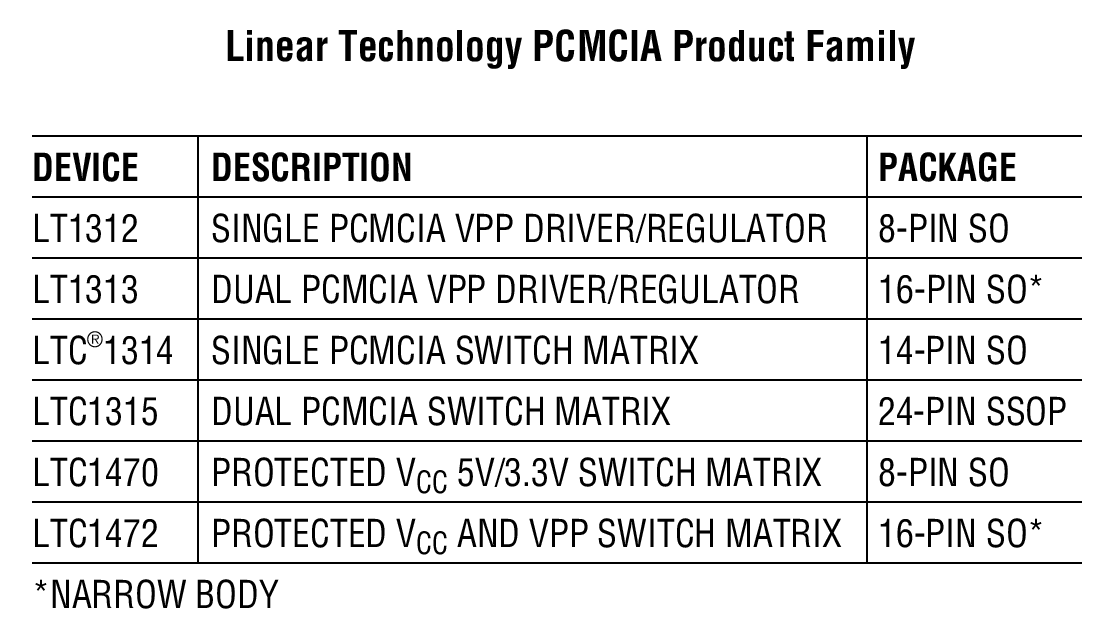

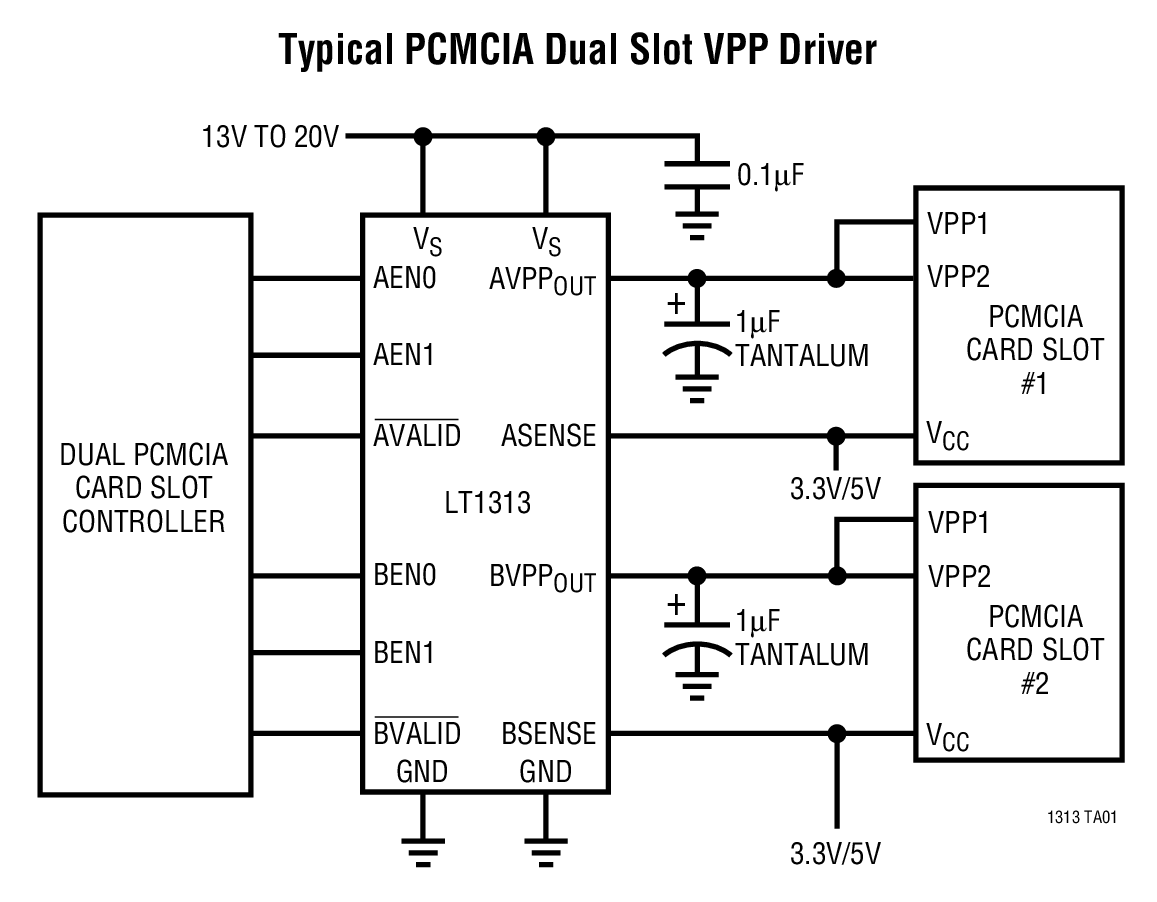

LT1313は、リニア・テクノロジーのPCMCIAドライバ/レギュレータ・ファミリのメンバです。LT1313は、非安定化単一13V~20V電源から0V、3.3V、5V、12V、およびHi-Zの安定化電源を、2つのPCMCIAカード・スロットのVPPピンに供給します。LT1313をPCカード・インタフェース・コントローラとともに使用すれば、パームトップ、ペン入力、およびノートブック・コンピュータ用の最も部品点数の少ない完全なインタフェースが形成されます。2つのVPP出力電圧は、工業標準PCカード・インタフェース・コントローラに直接インタフェースする4つのロジック・コンパチブル・デジタル入力で個別に選択されます。

VPP=VCCモードを選択した場合、2つの独立した内部コンパレータによって3.3Vから5Vへの切替えが自動的に行われます。内部コンパレータはPCカードのVCC電源を継続してモニタし、VPP出力が対応するVCCピンの電圧と一致するように自動的に調整します。

2つのオープン・コレクタのVPP VALID出力があり、VPPが12Vで安定化されているときにそれを表示します。

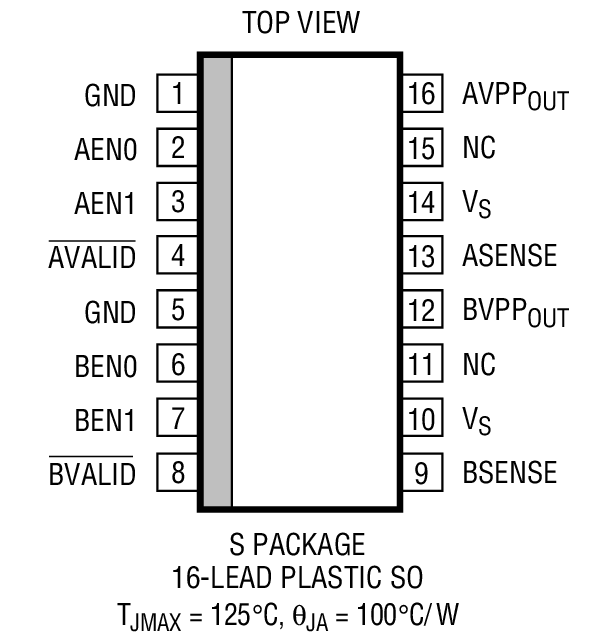

LT1313は16ピンSOパッケージで供給されます。


アプリケーション

  • ノートブック・コンピュータ
  • パームトップ・コンピュータ
  • ペン入力コンピュータ
  • ハンディ・ターミナル
  • バーコード・リーダ
  • フラッシュ・メモリのプログラミング
